Bosch Rexroth – zawór kierunkowy 4/3, elektrohydraulicznie pilotowany, stopień główny NG10 z pilotem NG6 (MNR 0 811 404 253)

Opis produktu

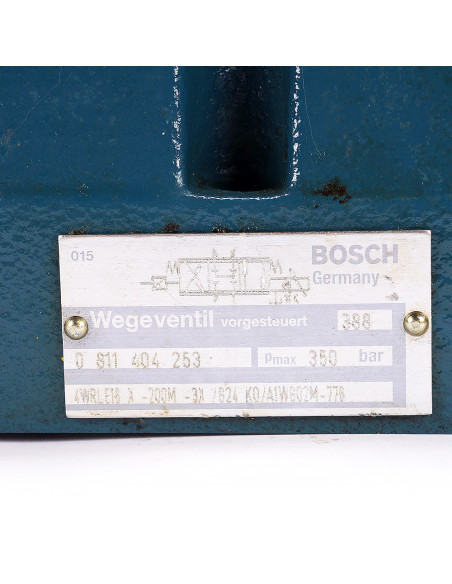

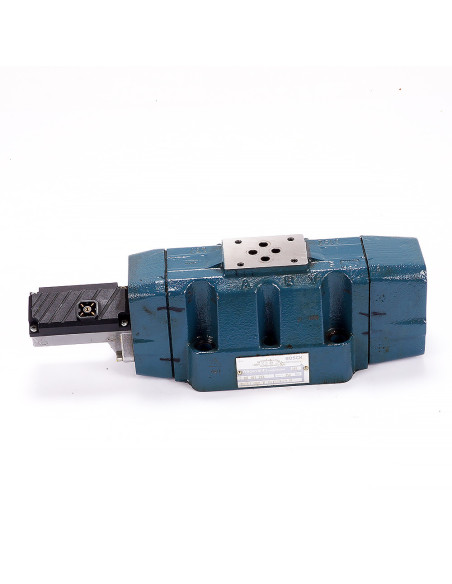

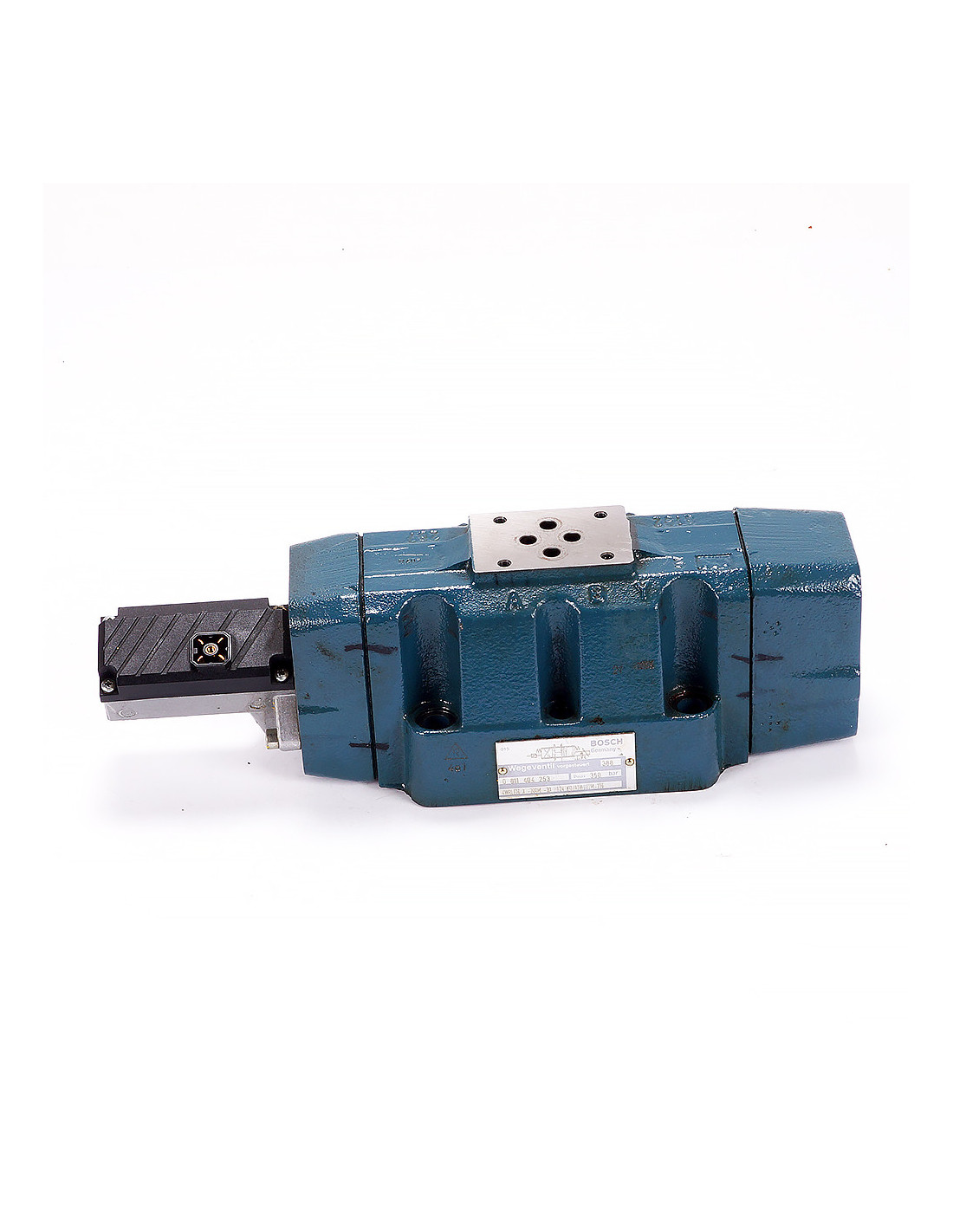

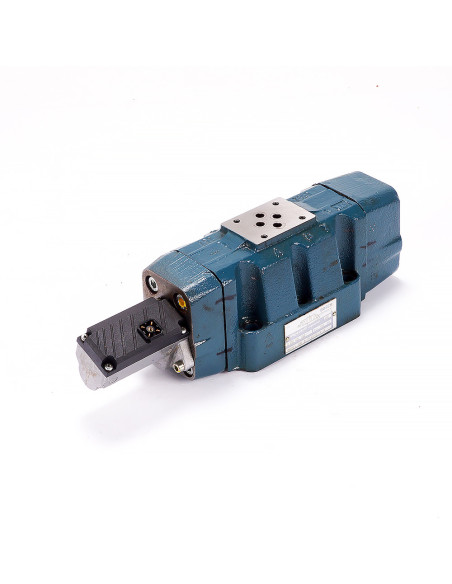

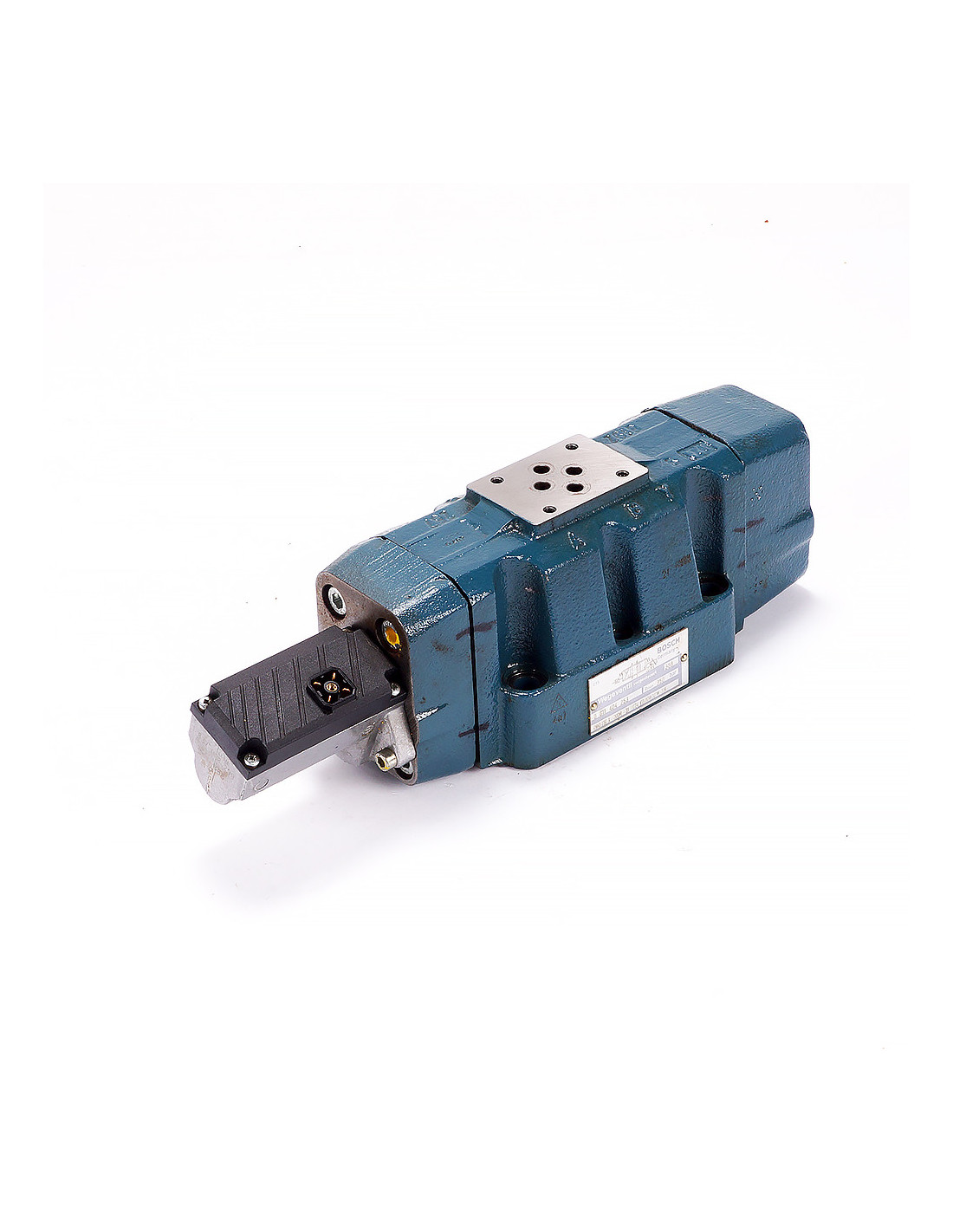

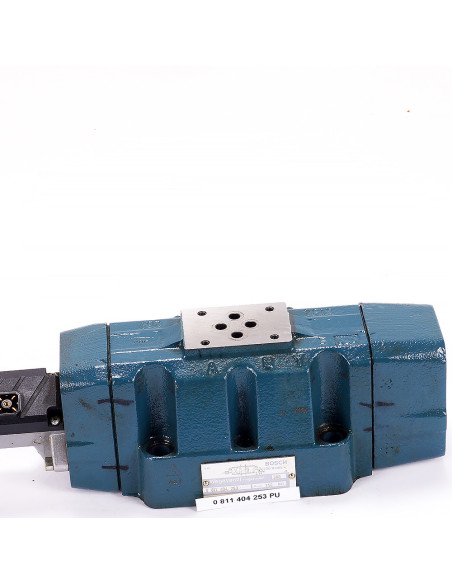

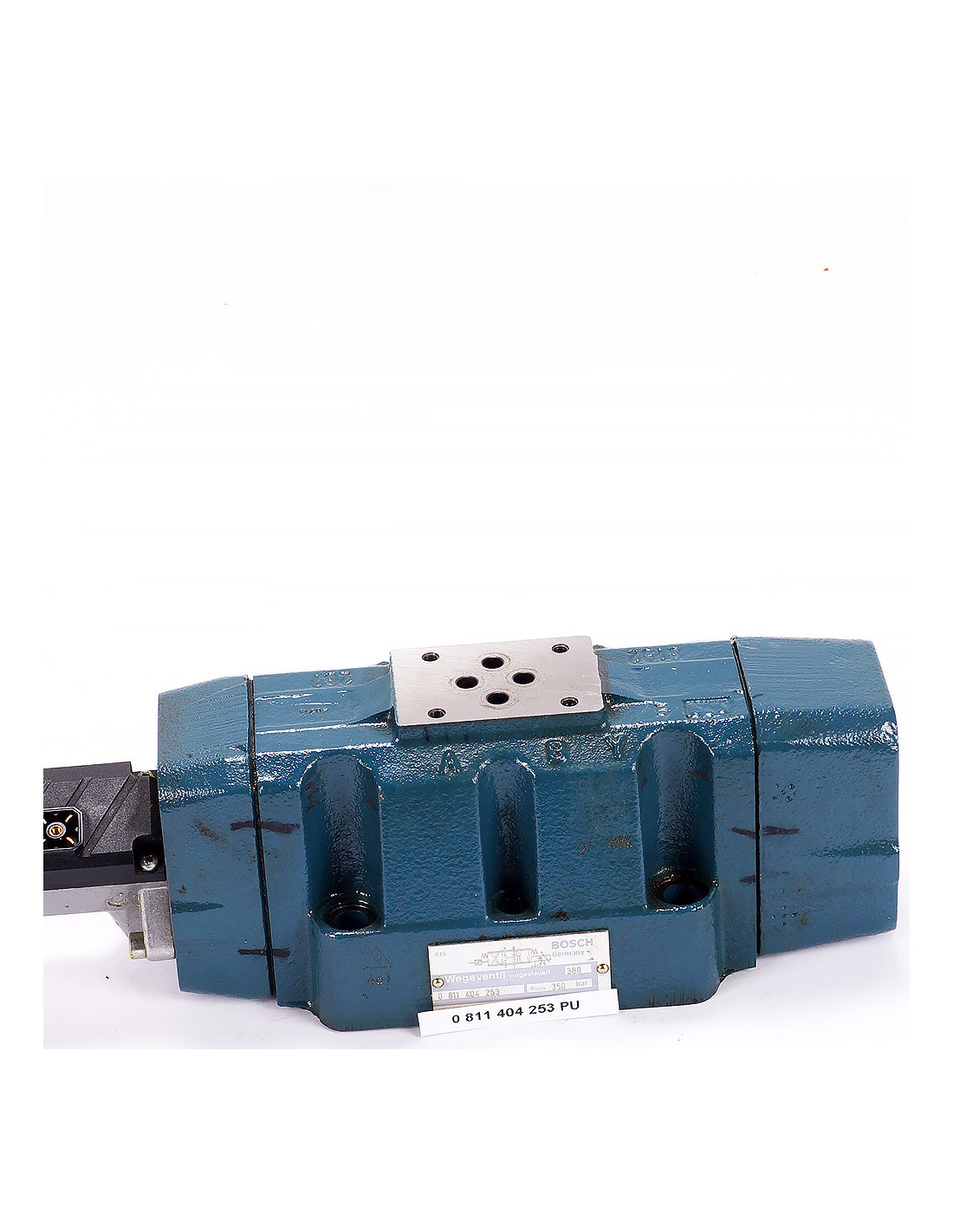

4-drogowy, 3-położeniowy zawór suwakowy z elektropilotem. Stopień główny (korpus NG10/CETOP-5) przełącza duże przepływy, a na górnym „siodle” montowany jest pilot NG6/CETOP-3 (elektrozawór), który steruje ciśnieniowo komorami suwaka głównego. Dzięki temu niewielka moc cewki pilota wystarcza do szybkiego przełączania dużych strumieni. Na korpusie oznaczenia portów: A / B / Y; gniazdo pilota z interfejsem NG6.

Zasada działania

Elektrozawór pilotowy NG6 dozuje ciśnienie do komór sterujących suwaka stopnia głównego. Różnica ciśnień przesuwa suwak, łącząc odpowiednie kanały P-A-B-T zgodnie z wybranym wariantem środka (zależnym od litery suwaka). Port Y służy do drenażu pilota do T.

Kluczowe cechy

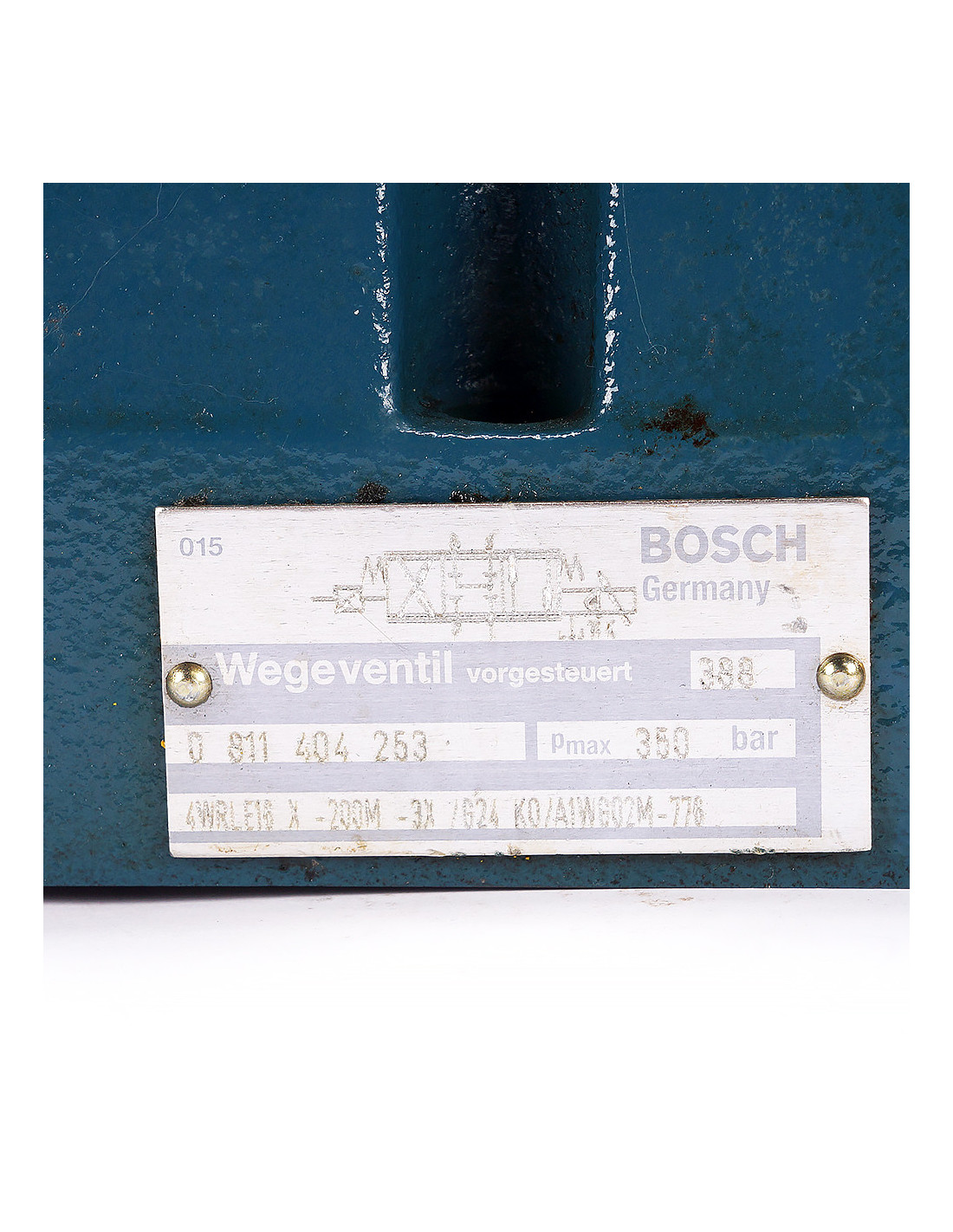

• 4/3, elektrohydraulicznie pilotowany (vorgesteuert)

• Standardowe interfejsy CETOP: główny NG10, pilot NG6

• Przełączanie dużych przepływów przy małej mocy cewki pilota

• Pmax do 350 bar na P/A/B

Dane techniczne

• Rozmiar stopnia głównego: NG10 (CETOP-5 / ISO 4401-05-05-0-05)

• Pilot: NG6 (CETOP-3 / ISO 4401-03), porty X/Y (Y – drenaż do T)

• Funkcja: 4-drogowy, 4/3 (wariant środka wg litery suwaka)

• Ciśnienia robocze: P/A/B do 350 bar; T zwykle do 160 bar

• Przepływ nominalny (zależnie od suwaka): ok. 60–120 l/min przy Δp ≈ 10 bar (A/B)

• Medium: oleje HL/HLP wg ISO 6743/4; zalecana czystość ISO 4406 ≤ 18/16/13 (β10 ≥ 75)

• Temperatura pracy (typowo): −20…+80 °C (NBR; opcje FKM dla wyższych temperatur)

Przyłącza i uszczelnienia

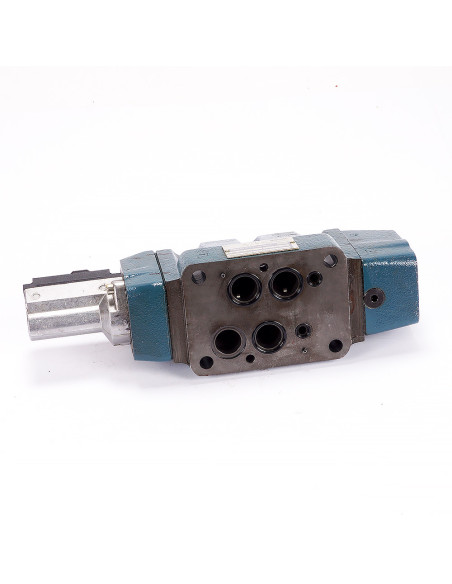

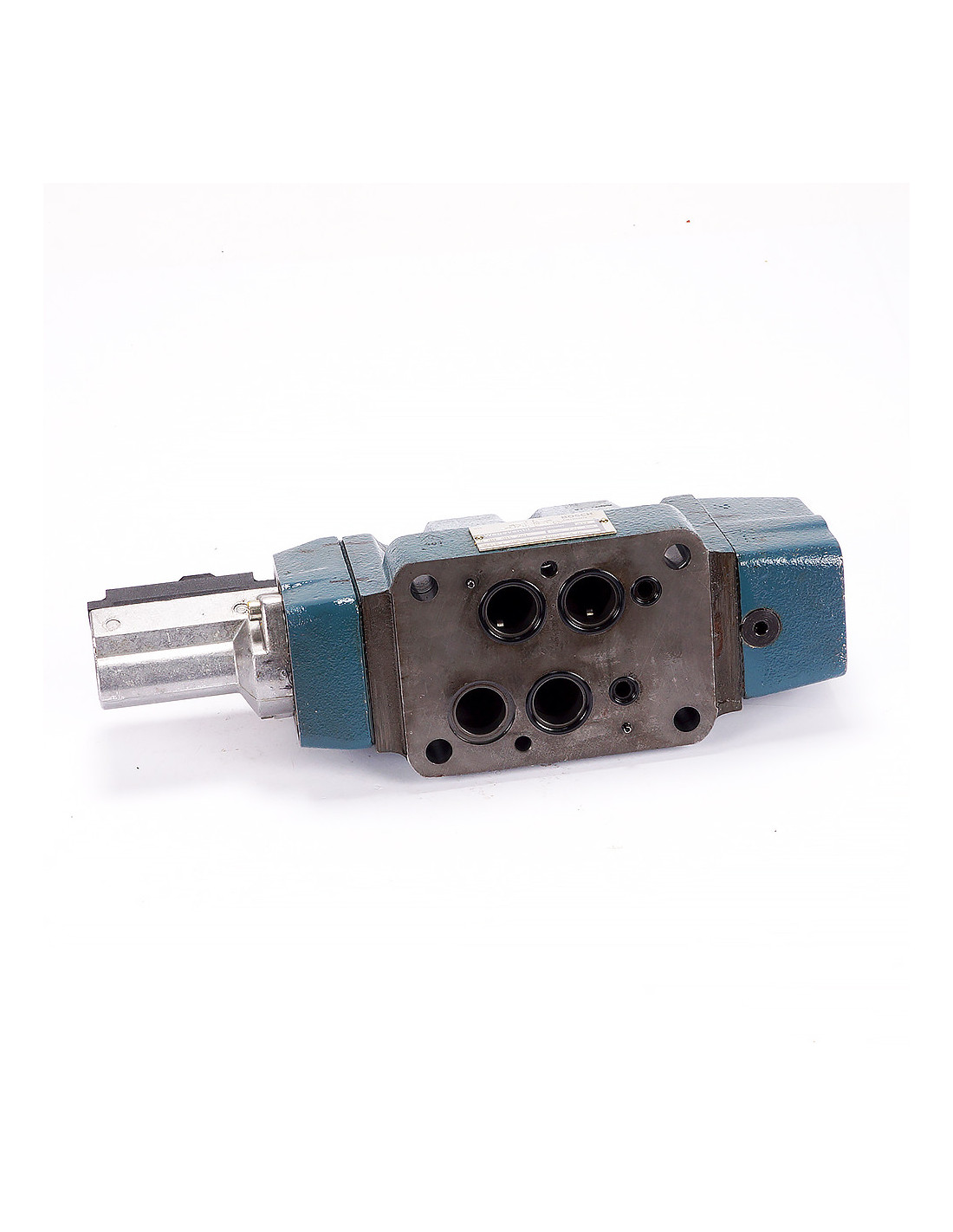

• Płyta przyłączeniowa NG10: O-ringi P/A/B/T – Ø11,3 × 2,2 mm

• Gniazdo pilota NG6: O-ringi – Ø9,25 × 1,78 mm

• Oznaczenia na korpusie: A / B / Y

Montaż

• Mocowanie stopnia głównego: 4× śruba M6 (zalecane M6×40)

• Moment dokręcania: 9–12 Nm
