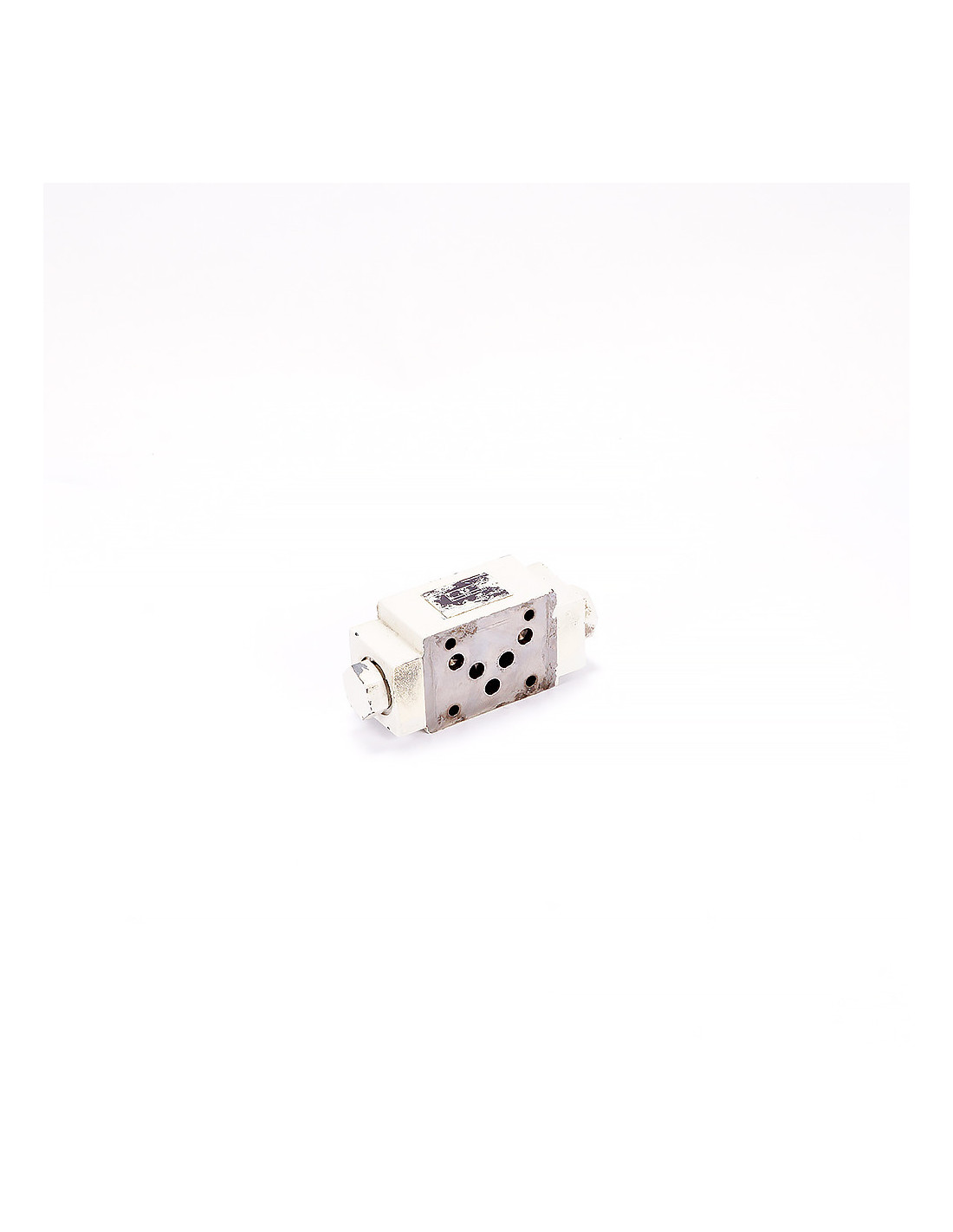

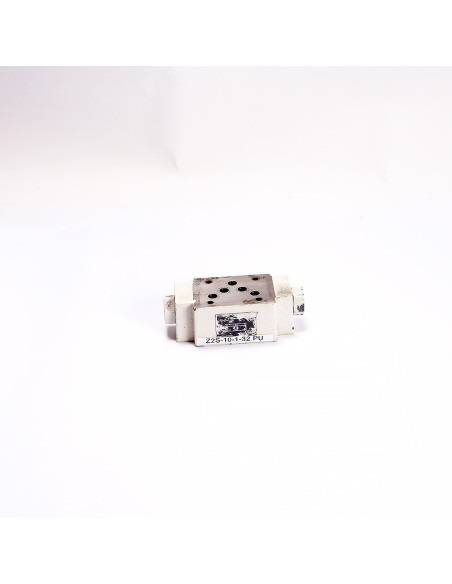

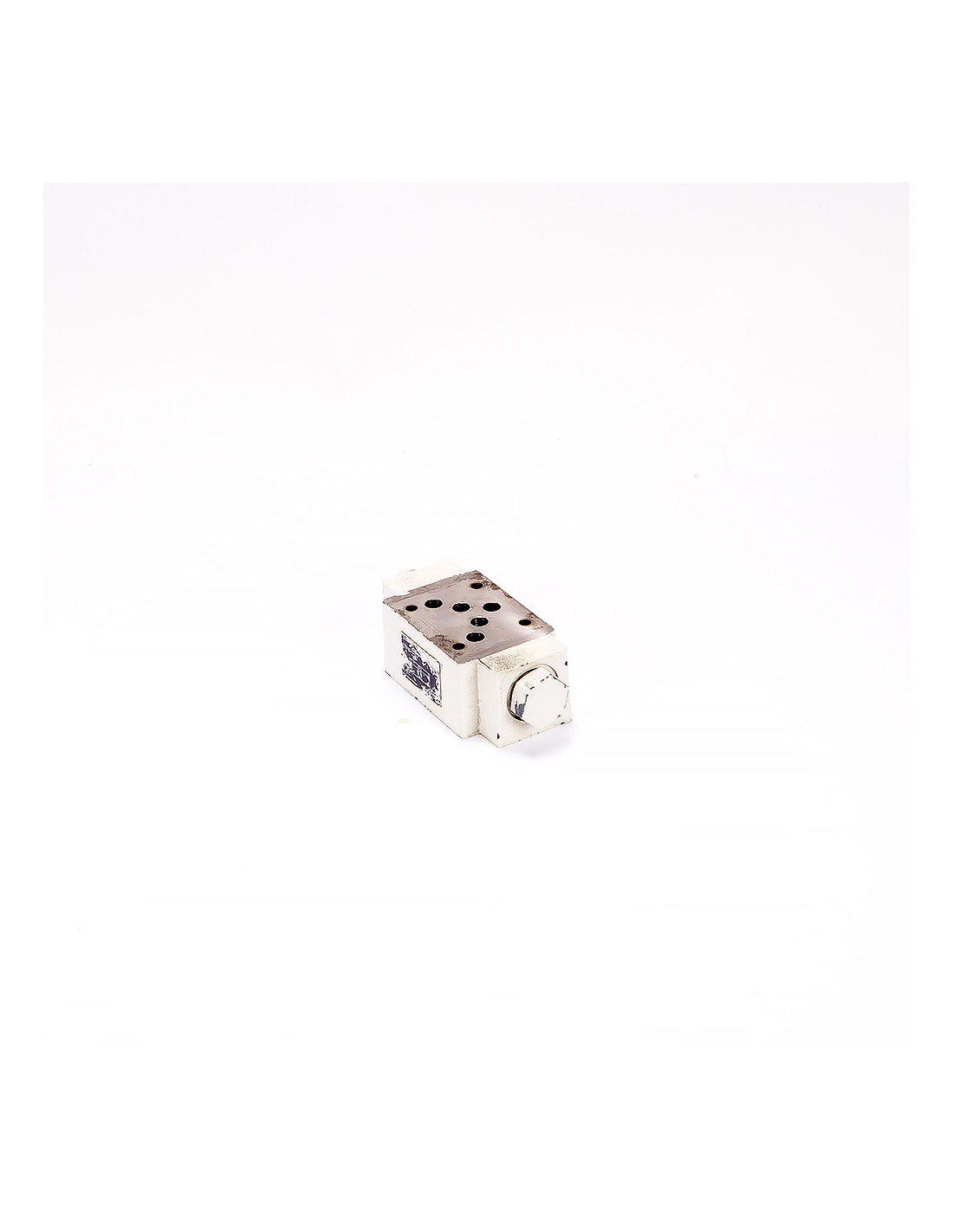

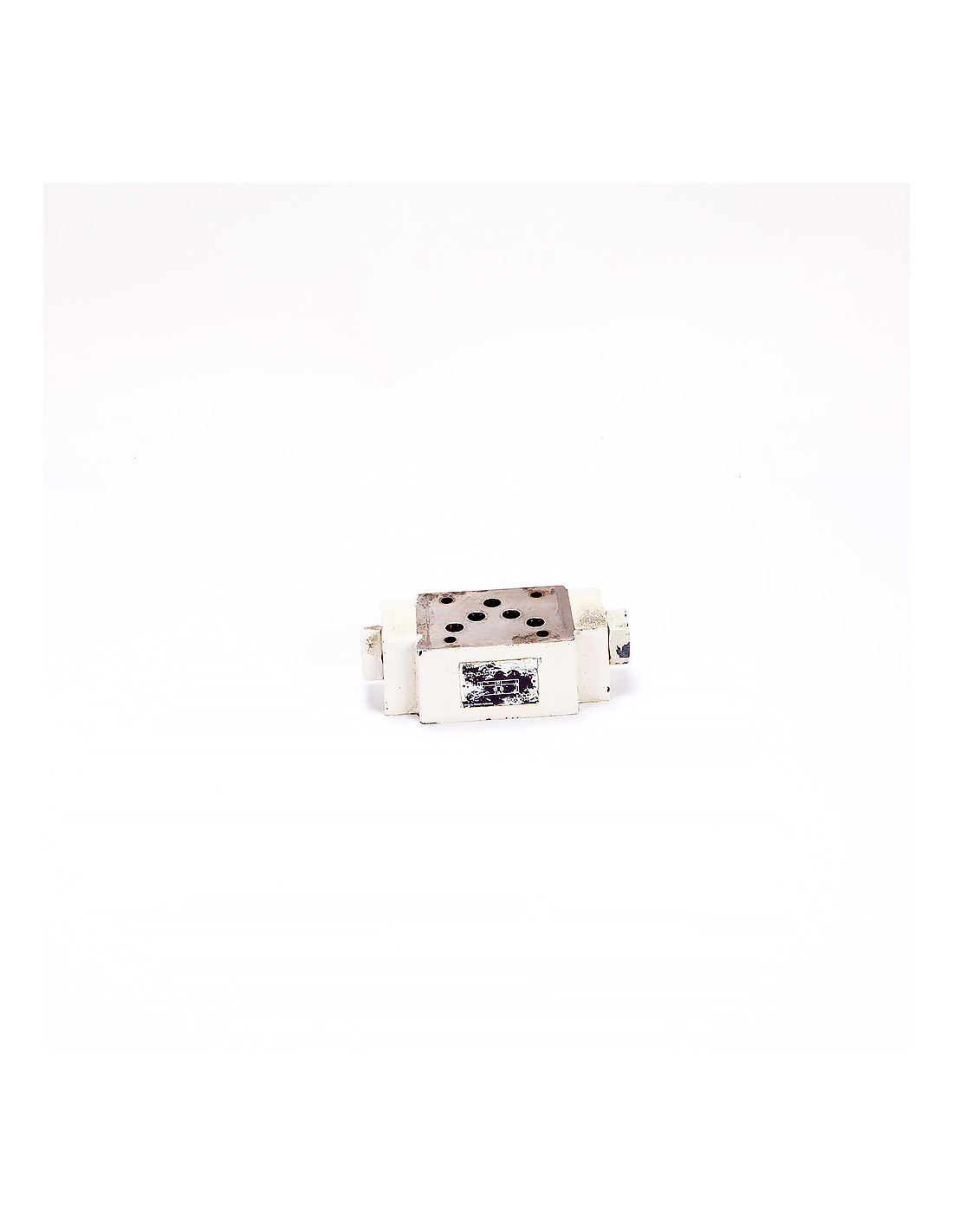

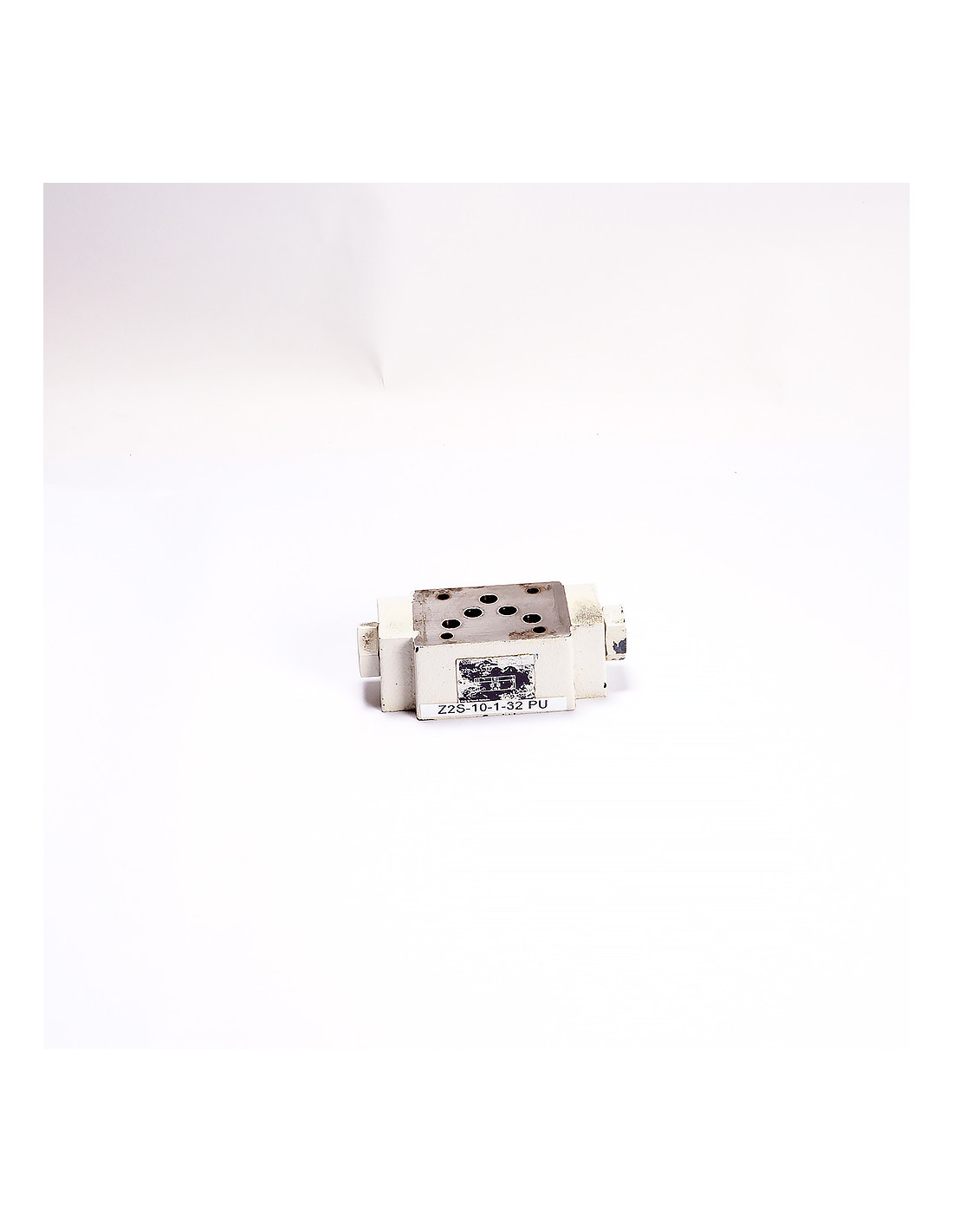

Bosch Rexroth Z2S-10-1-32 — podwójny zawór zwrotny odcinający, sterowany pilotem (sandwich NG10 / CETOP 5)
Kompaktowy zawór kanapkowy do blokowania jednego lub obu portów siłownika w układach hydraulicznych. Wersja „-1-” z niskim ciśnieniem otwarcia 1,5 bar oraz standardowym pre-otwarciem zapewnia płynne ruszanie obciążenia i redukcję szarpnięć. Brak litery A/B w kodzie oznacza blokadę w obu liniach (A i B). Seria konstrukcyjna 32 (3X) gwarantuje zgodność wymiarową w obrębie serii 30…39.
Kluczowe zalety
-
Szczelne utrzymanie pozycji siłownika i zabezpieczenie przed niekontrolowanym opadaniem/ruchem.
-
Sterowanie pilotem umożliwia odblokowanie pod obciążeniem i precyzyjną kontrolę ruchu.
-
Sandwich NG10 (CETOP 5) — szybki montaż w stosie zaworowym, bez dodatkowych kolektorów.
-
Pre-otwarcie (standard) — łagodniejsze przejście z blokady do przepływu, mniejsze uderzenia hydrauliczne.
-
Szeroka dostępność opcji uszczelnień i konfiguracji portów pilotowych.
Zastosowania
-
Utrzymanie ładunku na siłownikach dwustronnego działania.
-
Blokada ruchu osi w obrabiarkach, prasach, podnośnikach, maszynach mobilnych.
-
Zabezpieczenie siłowników w pozycjach krańcowych i przy zatrzymaniach awaryjnych.
Dane techniczne
-
Wielkość / interfejs: NG10 (Size 10), CETOP 5 / ISO 4401-05, NFPA D05
Wzór przyłączy: ISO 4401-05-04-0-05 / -05-05-0-05 -
Funkcja: podwójny zawór zwrotny odcinający (pilot-operated check), standard z pre-otwarciem
-
Blokowane kanały: A i B (brak litery w kodzie = obustronna blokada)
-
Ciśnienie robocze (max): 315 bar
-
Przepływ (max): 120 l/min
-
Ciśnienie otwarcia („-1-”): 1,5 bar
(opcje: 3 / 6 / 10 bar) -
Seria konstrukcyjna: 32 (3X) — kompatybilne wymiary w serii 30…39
-
Uszczelnienia: NBR (standard); opcja /V = FKM (Viton)
Warianty i opcje katalogowe
-
Porty pilotowe: X / Y (na życzenie)
-
Wykonanie bez pre-otwarcia: SO41
-
Ograniczenie skoku: SO14
-
Odciążenie do zbiornika (T): SO60
