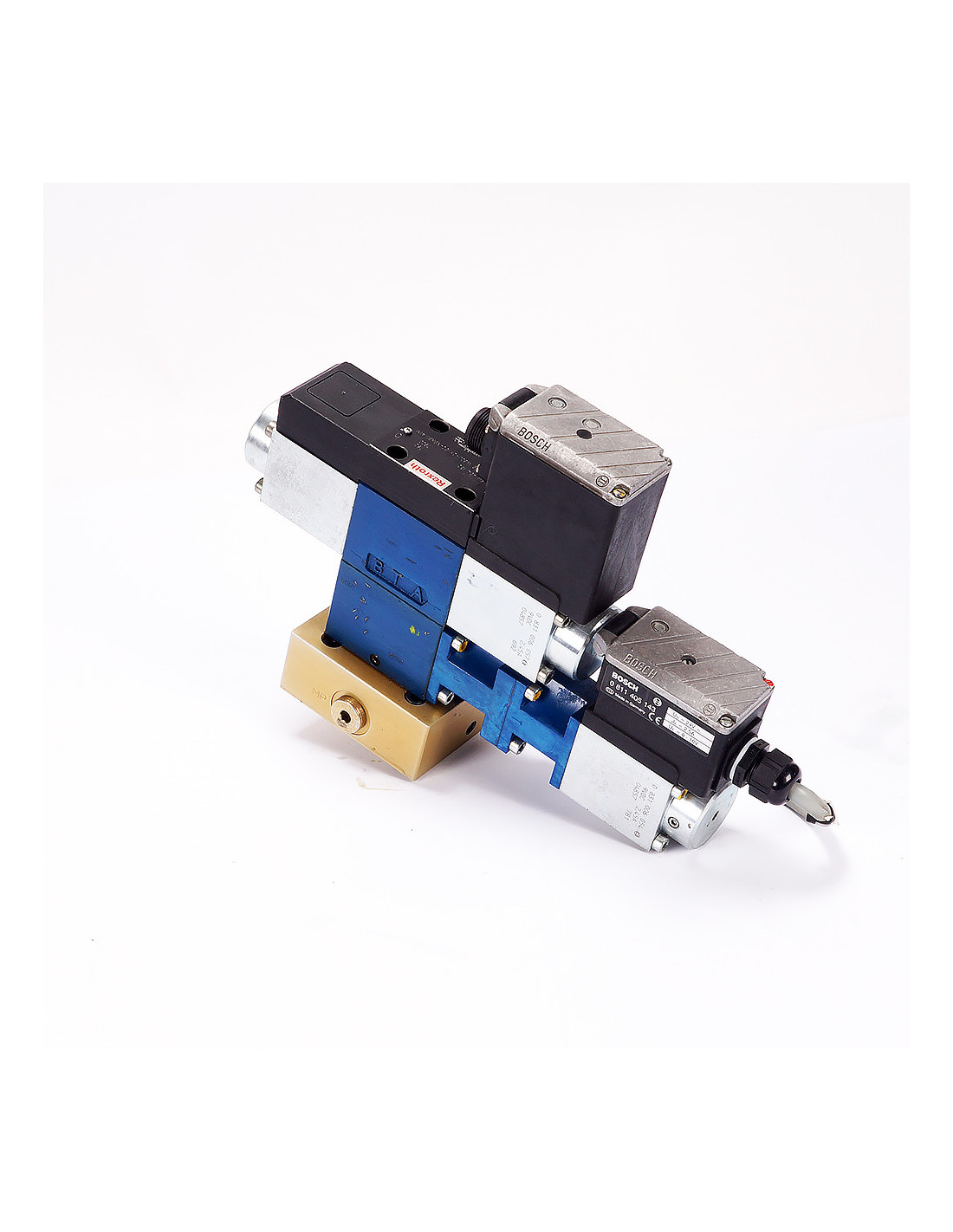

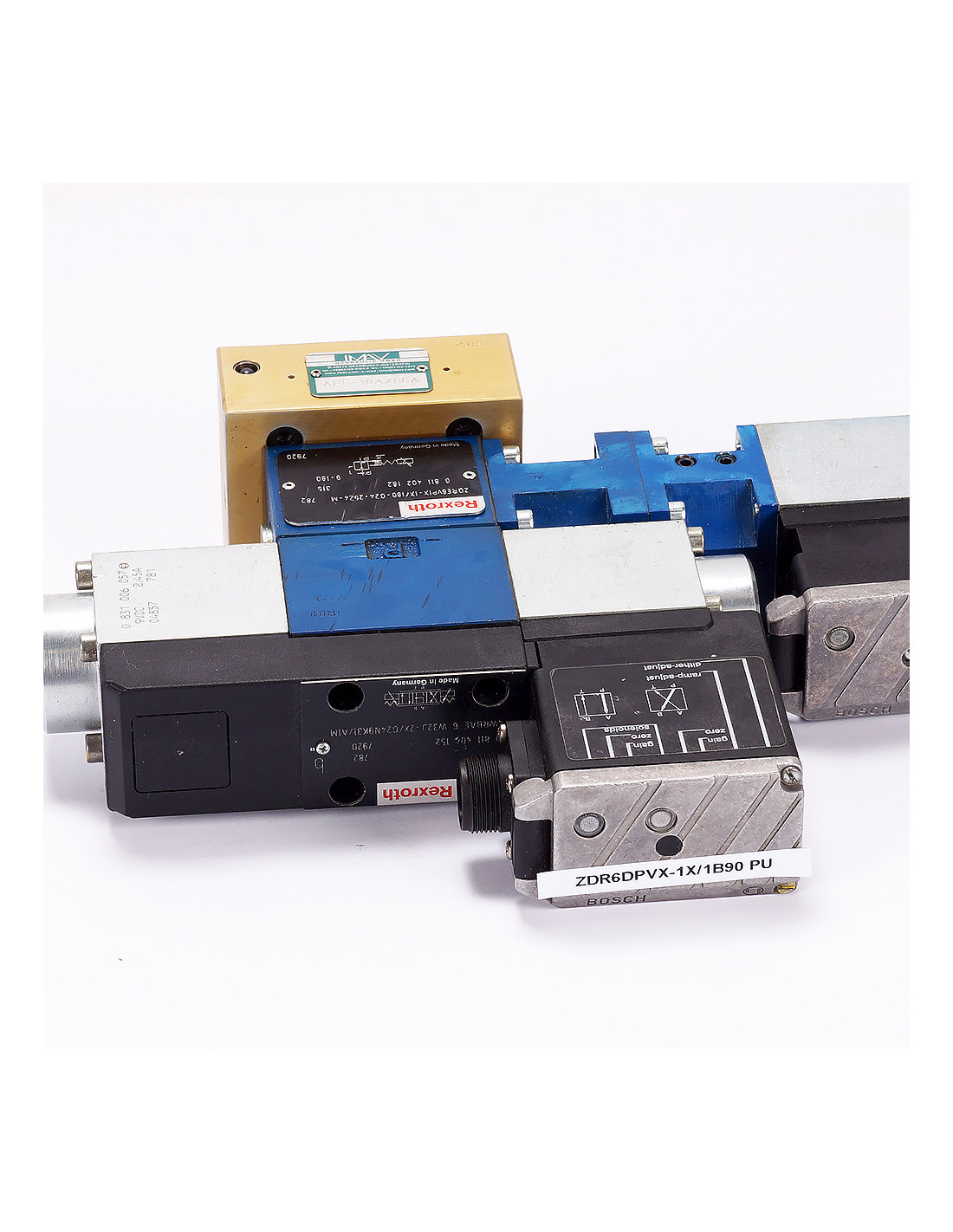

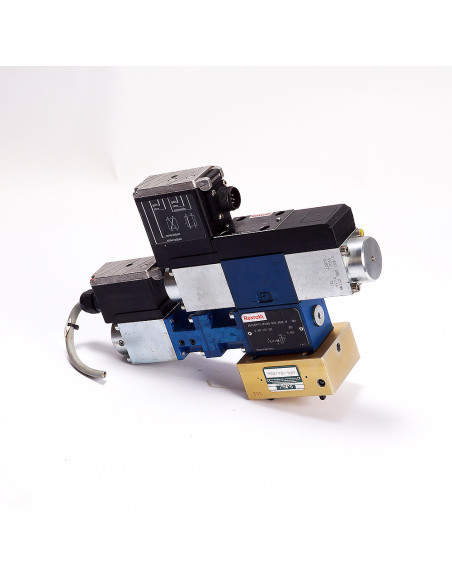

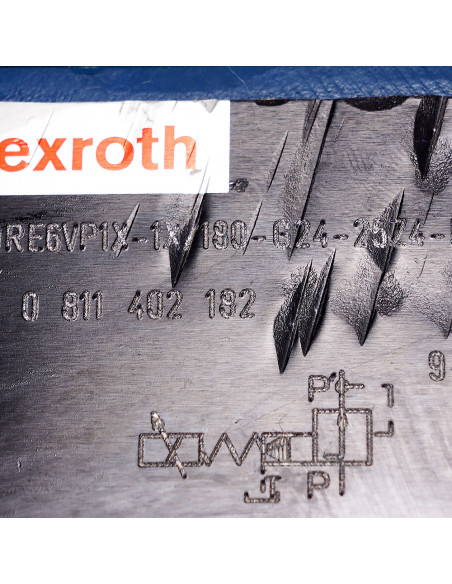

Elektrohydrauliczny zawór redukcyjny, ZDR6DPVX-1X/IB90-G24-2S24-M, Bosch Rexroth

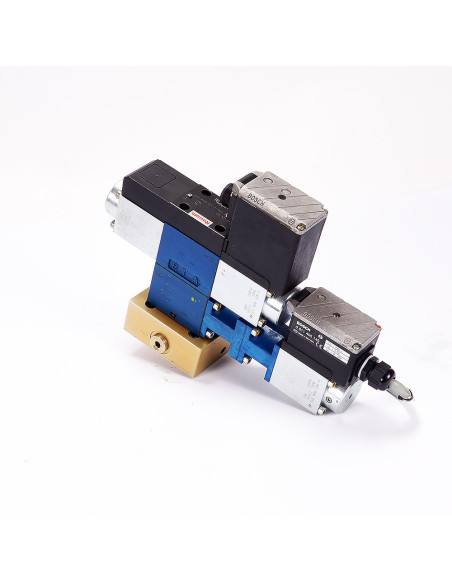

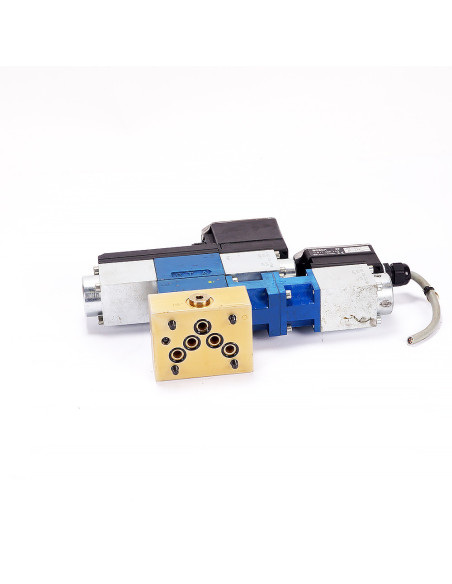

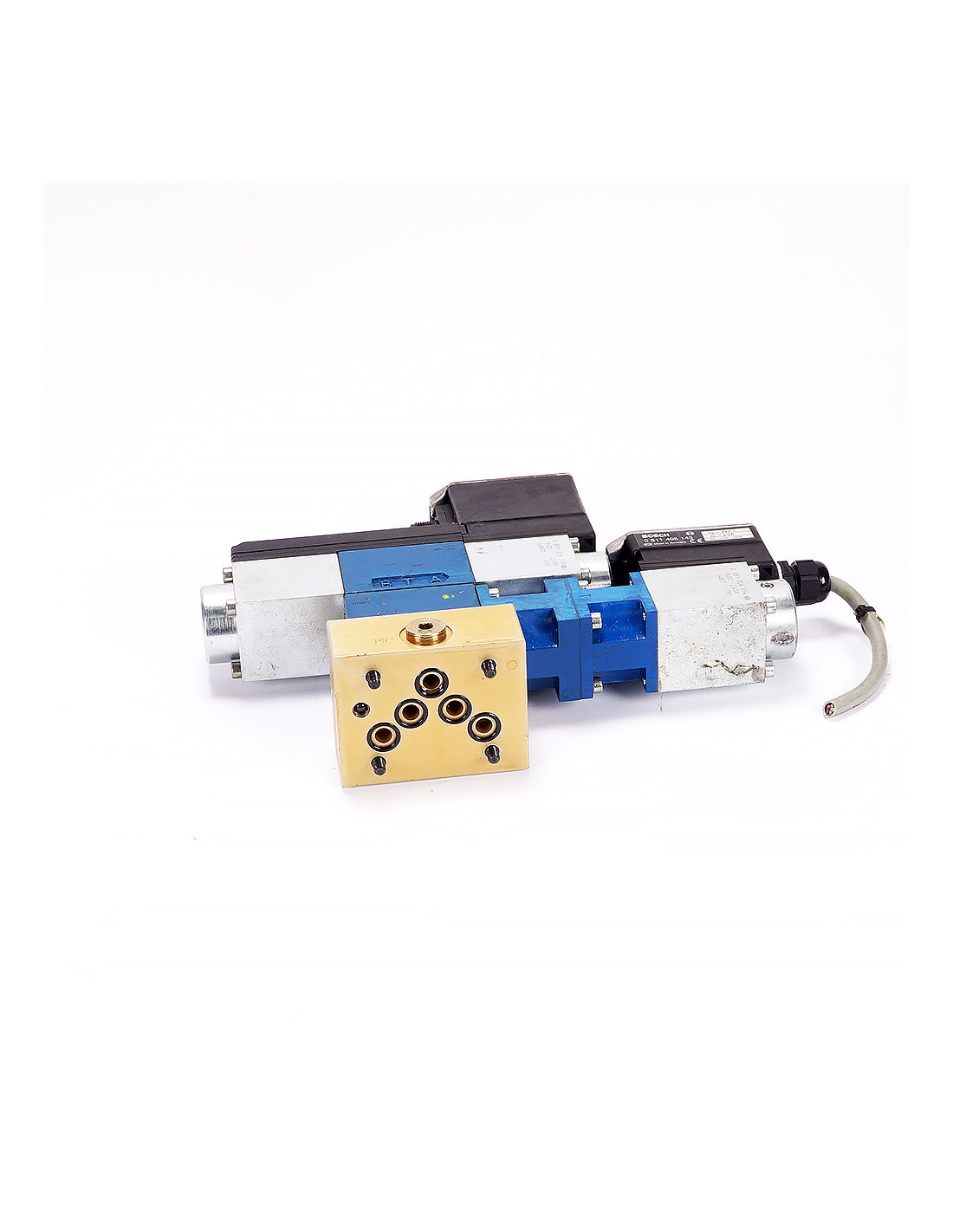

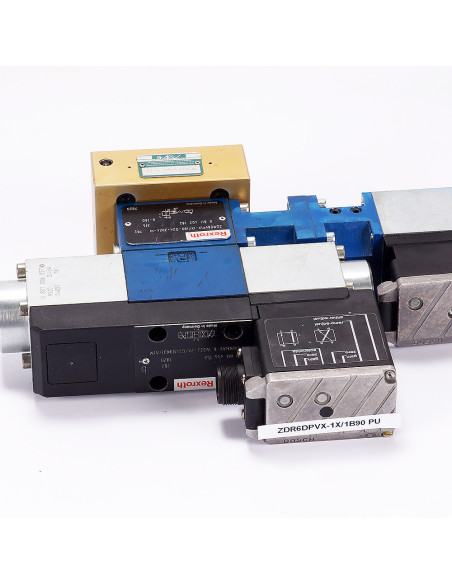

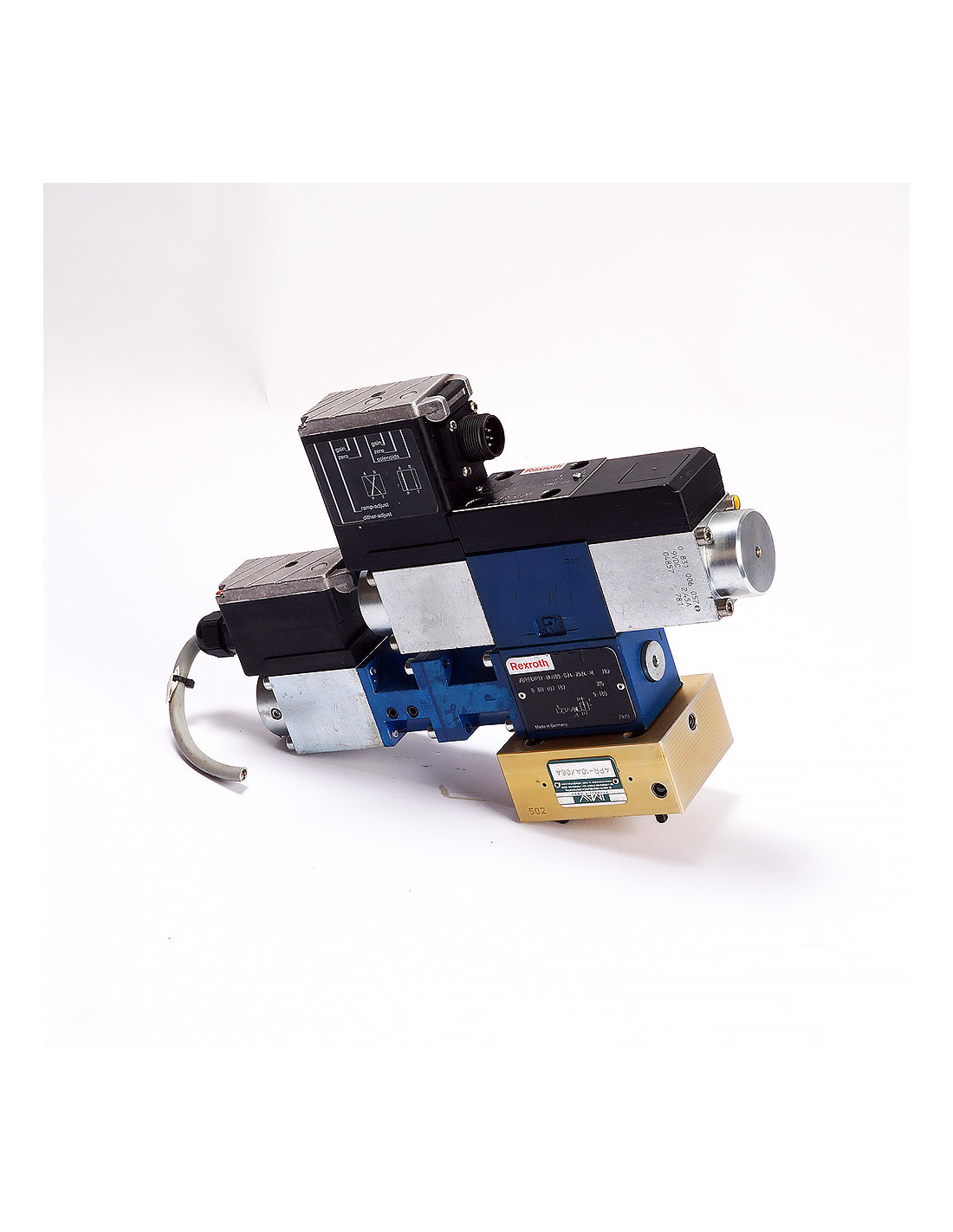

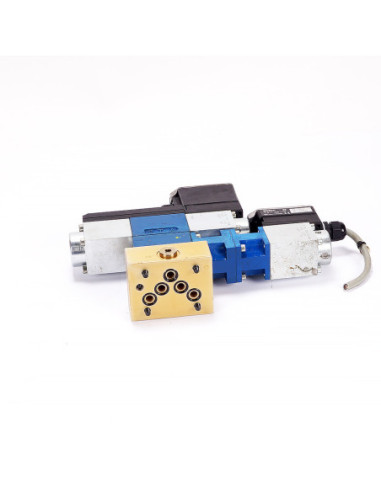

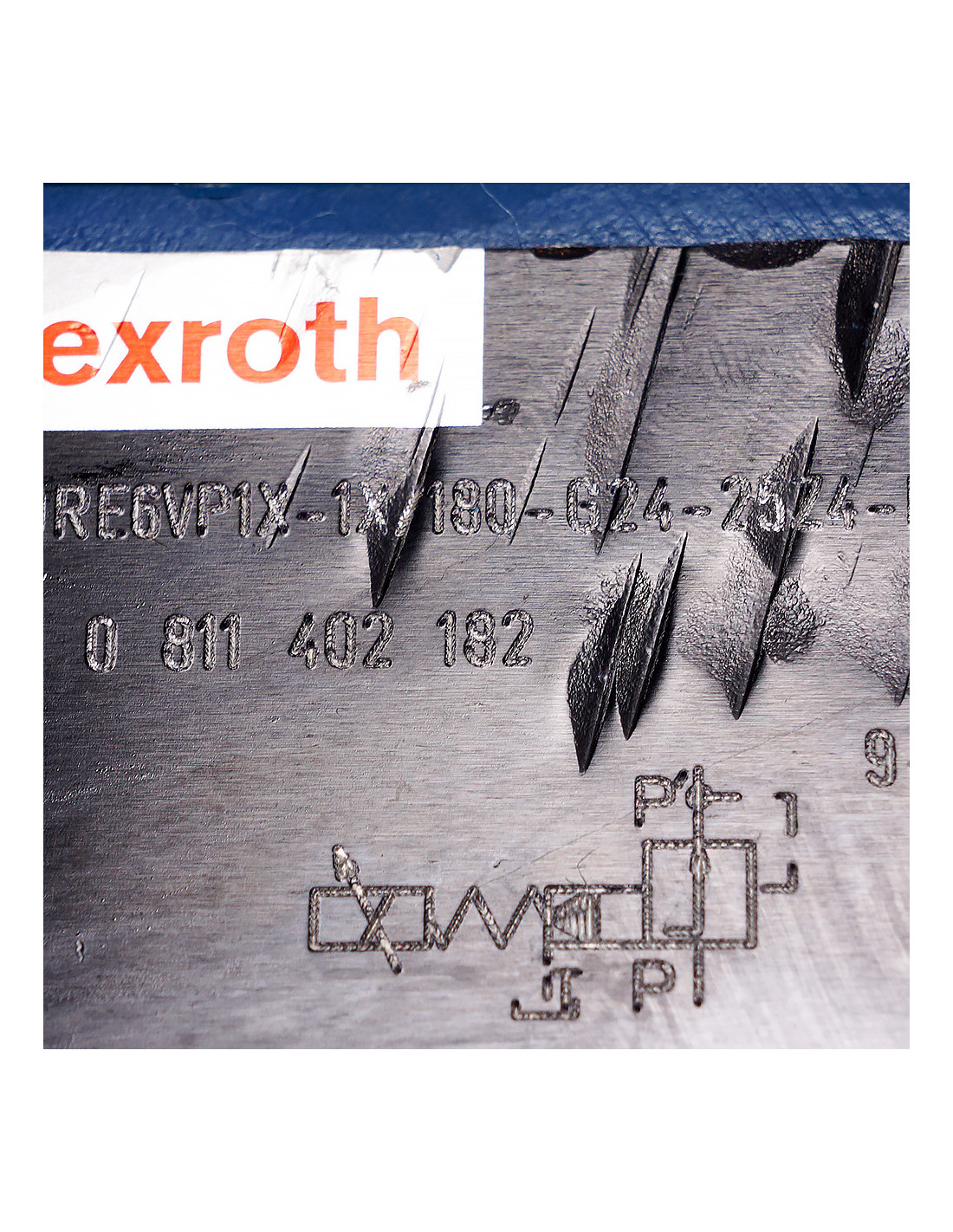

Bosch Rexroth ZDR6DPVX-1X/IB90-G24-2S24-M

Opis produktu

Proporcjonalny, elektrohydrauliczny zawór redukcyjny ciśnienia z pilotowaniem i zintegrowaną elektroniką OBE. Zawory pilotowe sterowane prądem przesuwają suwak główny, zapewniając płynną i precyzyjną regulację ciśnienia w obwodach hydraulicznych.

Kluczowe cechy

• Zintegrowana elektronika (OBE) z regulacją gain, ramp, zero, dither

• Precyzyjna kontrola dzięki czujnikowi LVDT

• Sygnał sterujący ±10 V oraz regulowany dithering 100–300 Hz

• Wysoka powtarzalność ≤ 1% zakresu i szybka reakcja < 30 ms

• Montaż w standardzie NG6 (CETOP 3 / ISO 4401)

Typowe zastosowania

• Maszyny wtryskowe (KraussMaffei, Engel, Arburg)

• Prasy hydrauliczne

• Sterowanie siłami docisku i dociskami w formach

• Układy wymagające płynnej i precyzyjnej regulacji ciśnienia

Dane techniczne – hydraulika

• Rozmiar montażu: NG6 (CETOP 3 / ISO 4401-03-02-0-05)

• Ciśnienie robocze: linie P → 315 bar; linie A/B → 315 bar; linia T → max. 160 bar

• Zakres regulacji ciśnienia: 9–180 bar (wg tabliczki)

• Przepływ nominalny: ok. 25–40 l/min (w zależności od suwaka)

• Medium robocze: oleje mineralne wg ISO 6743/4 (HL, HLP)

• Temperatura medium: -20 … +70 °C

• Filtracja oleju: zalecana ≤ 25 µm, optymalnie ≤ 10 µm

Dane techniczne – elektryka / elektronika OBE

• Moduł elektroniki: Bosch Rexroth 0 811 405 143

• Zasilanie (UB): 24 V DC (±10%)

• Pobór prądu (JA): do 2,5 A

• Sygnał sterujący (UE): 0 … ±10 V (symetryczny)

• Impedancja wejściowa: ≥ 50 kΩ

• Częstotliwość ditheringu: ok. 100–300 Hz (regulowana)

• Funkcje nastawcze: gain, ramp, zero, dither

Budowa i kompatybilność

• Cewki pilotowe: Bosch 0 831 006 054 oraz 0 831 006 057

• Napięcie cewek: 9 V DC; prąd nominalny: 2,45 A

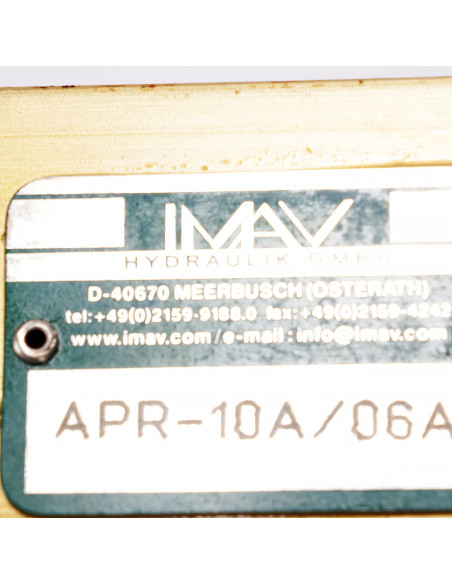

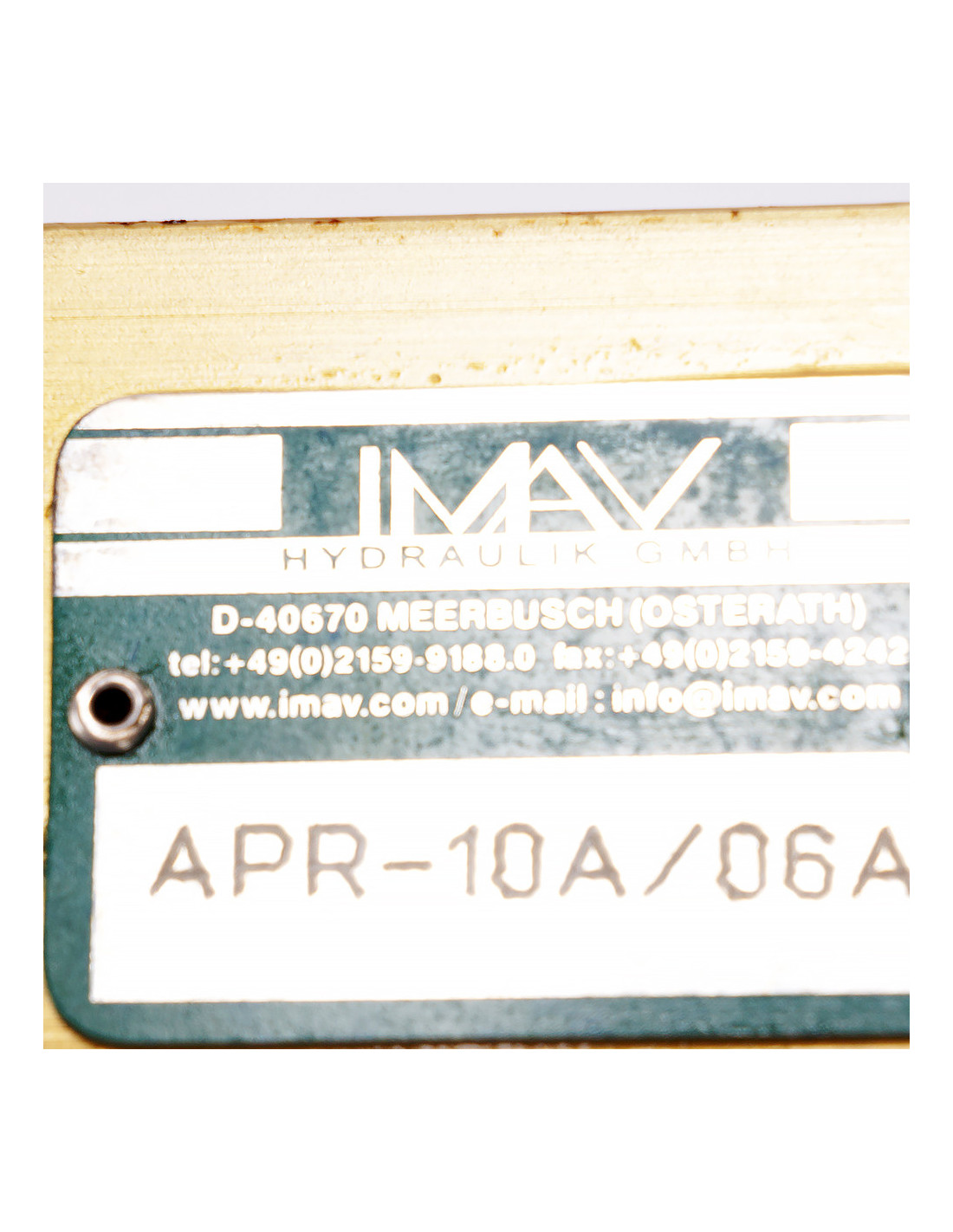

• Blok pośredni: IMAV APR-10A-10A (moduł redukcyjny / adaptacyjny)

• Przyłącza: zgodnie z ISO 4401

• Uszczelnienia: O-ring Ø 9,25 × 1,78 mm dla P/A/B/T

Charakterystyka pracy

• Dokładność regulacji: wysoka (LVDT + OBE)

• Powtarzalność nastawy: ≤ 1% zakresu

• Czas reakcji: < 30 ms (skok 0–100%)

• Linearyzacja sygnału: ±3% pełnej skali

Zawartość zestawu

• Zawór redukcyjny Bosch Rexroth ZDR6DPVX-1X/IB90-G24-2S24-M

• Moduł elektroniki OBE 0 811 405 143

• Cewki pilotowe 0 831 006 054 i 0 831 006 057

• Blok pośredni IMAV APR-10A-10A

• Zestaw uszczelnień O-ring (dla przyłączy P/A/B/T według ISO 4401)

Atuty dla użytkownika

• Stabilne ciśnienie i wysoka precyzja przy zmiennych obciążeniach

• Szybkie reakcje układu i płynne rampy narastania/zaniku ciśnienia

• Standaryzowany montaż NG6 ułatwiający integrację i serwis

• Optymalna współpraca z powszechnie stosowanymi olejami HL/HLP
