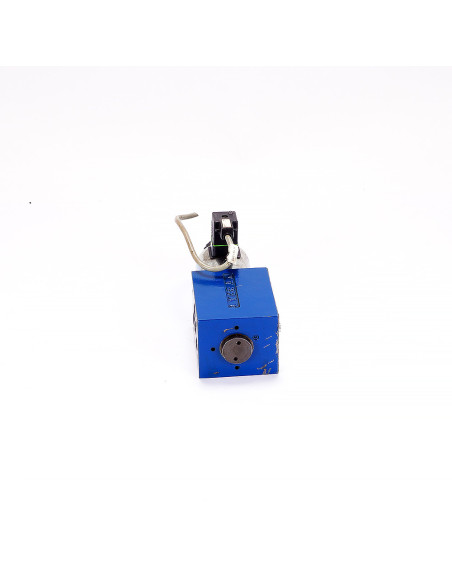

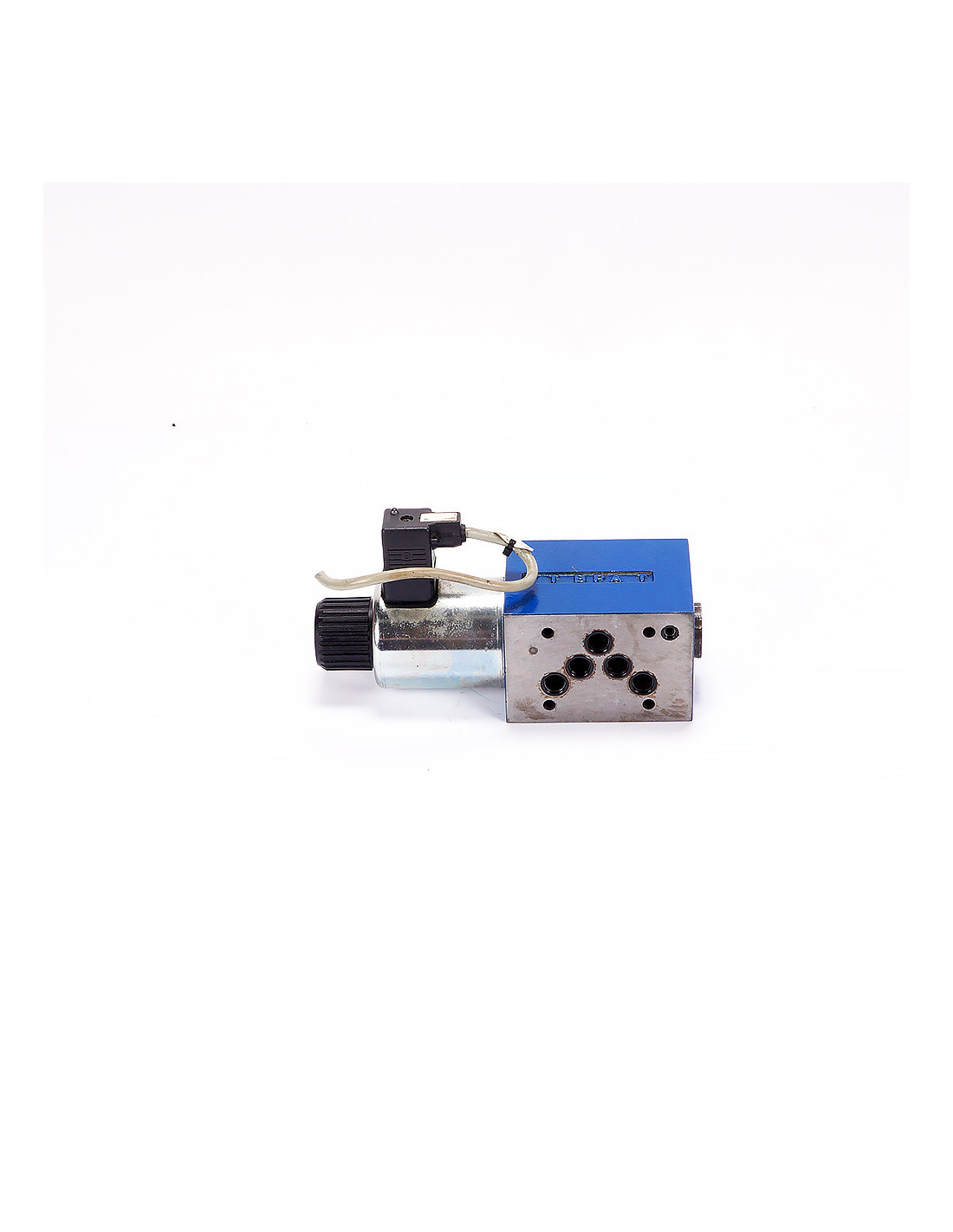

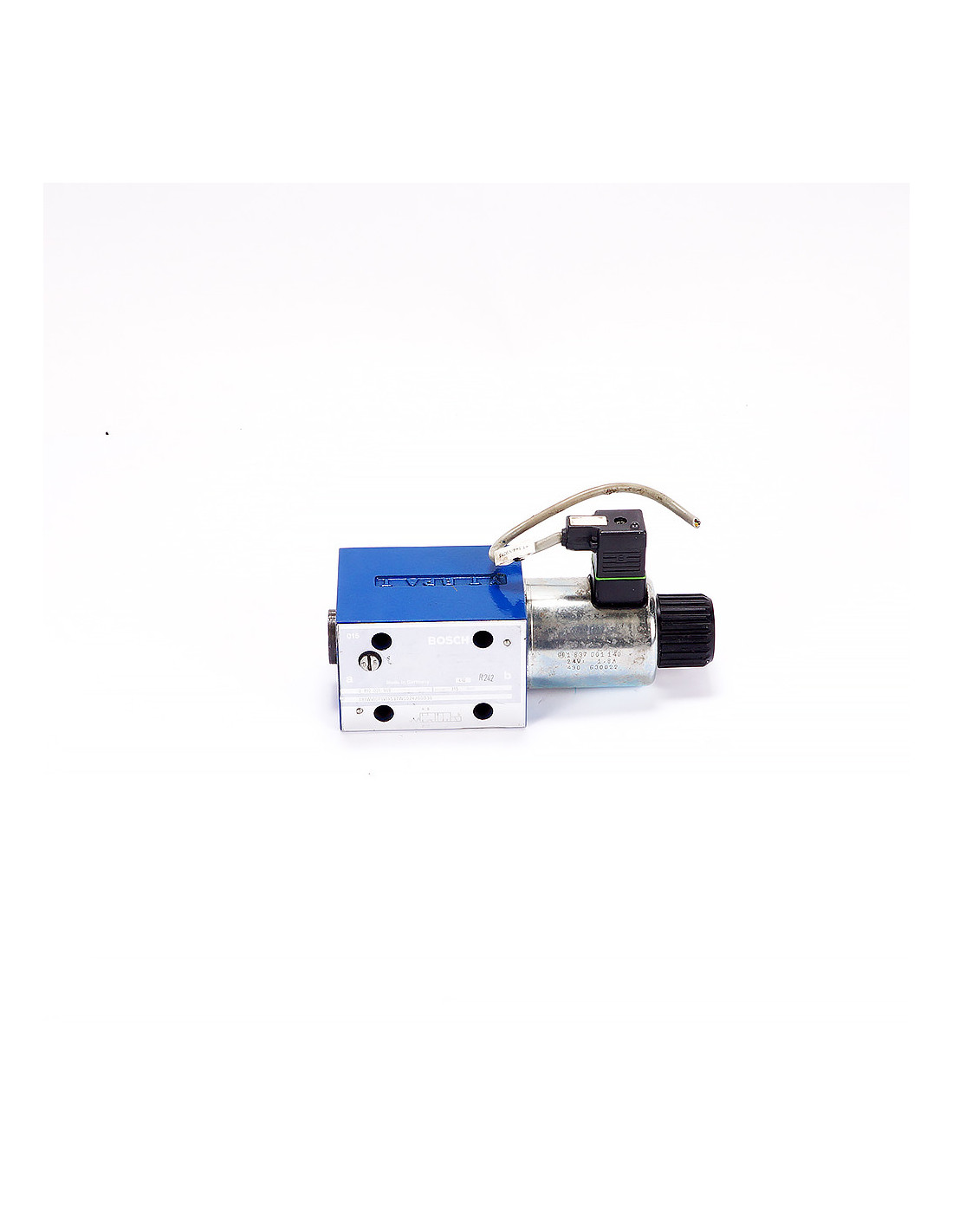

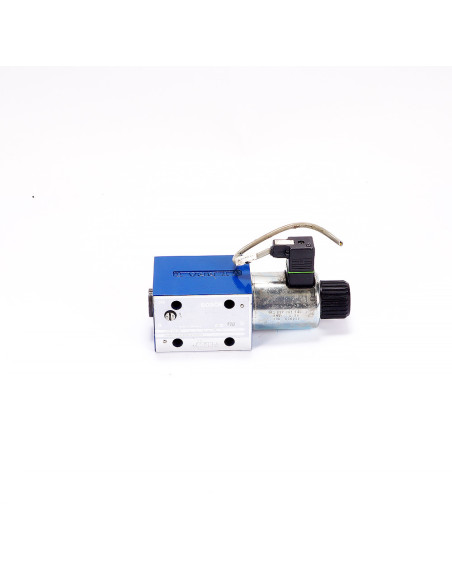

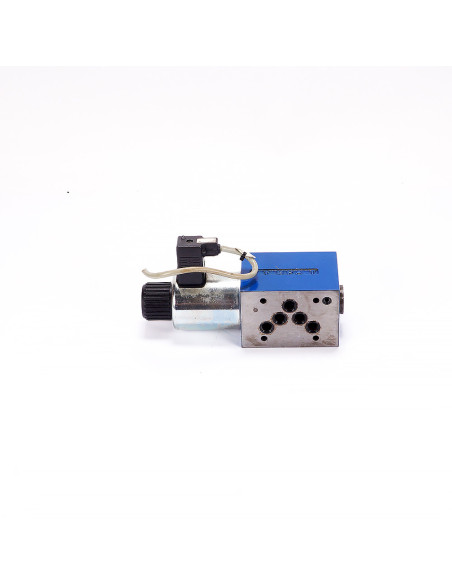

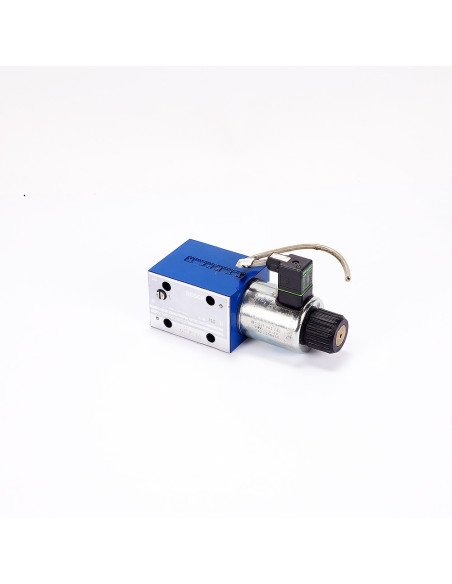

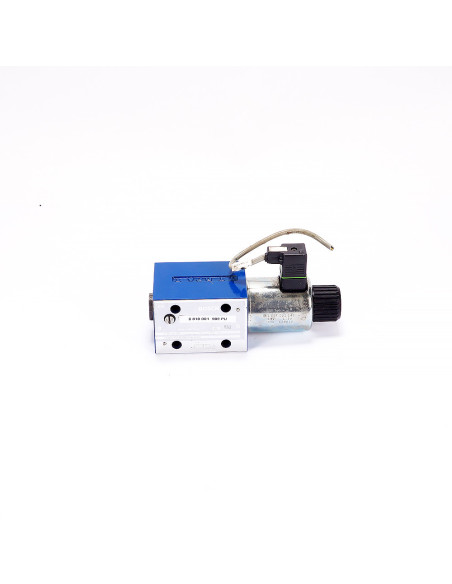

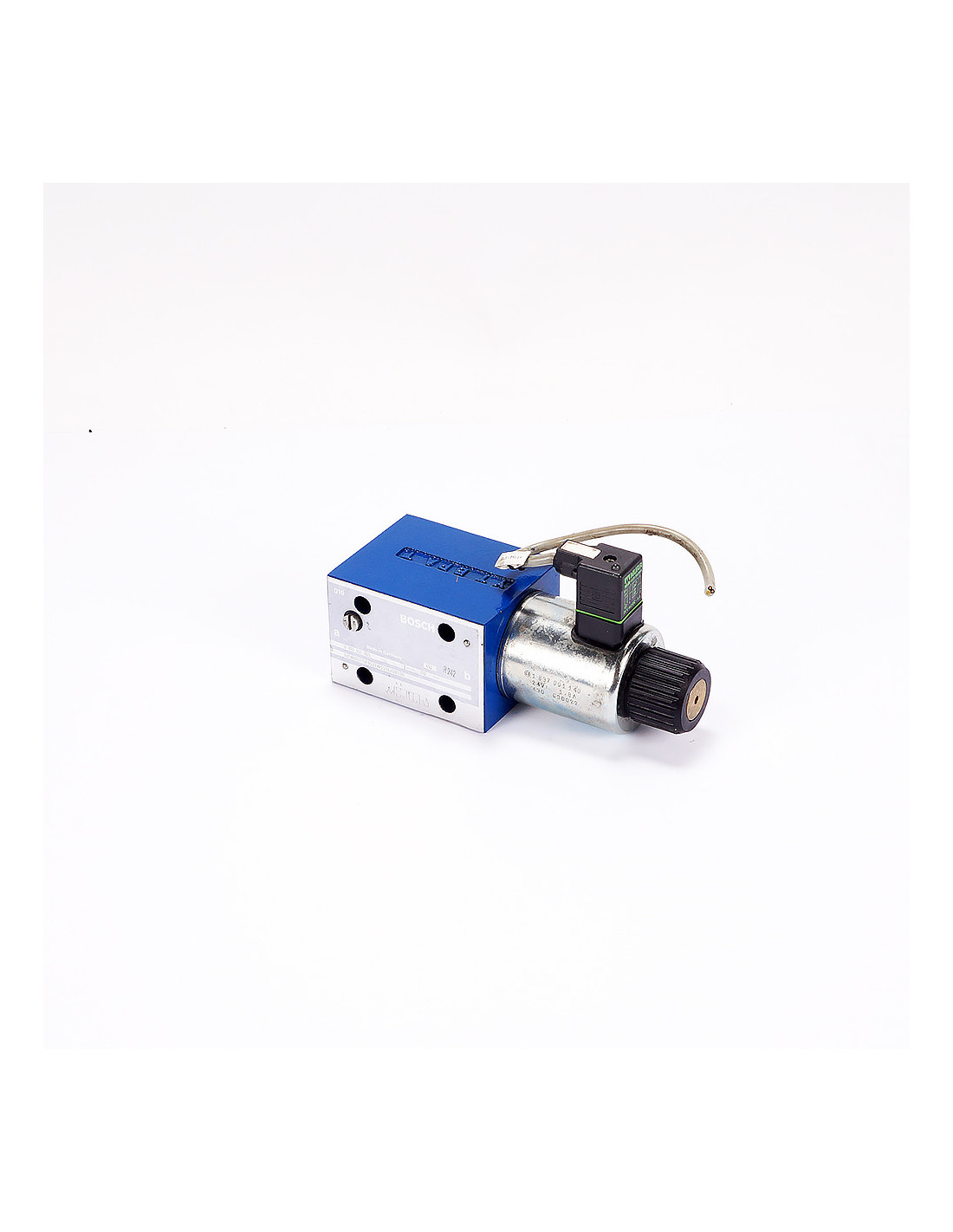

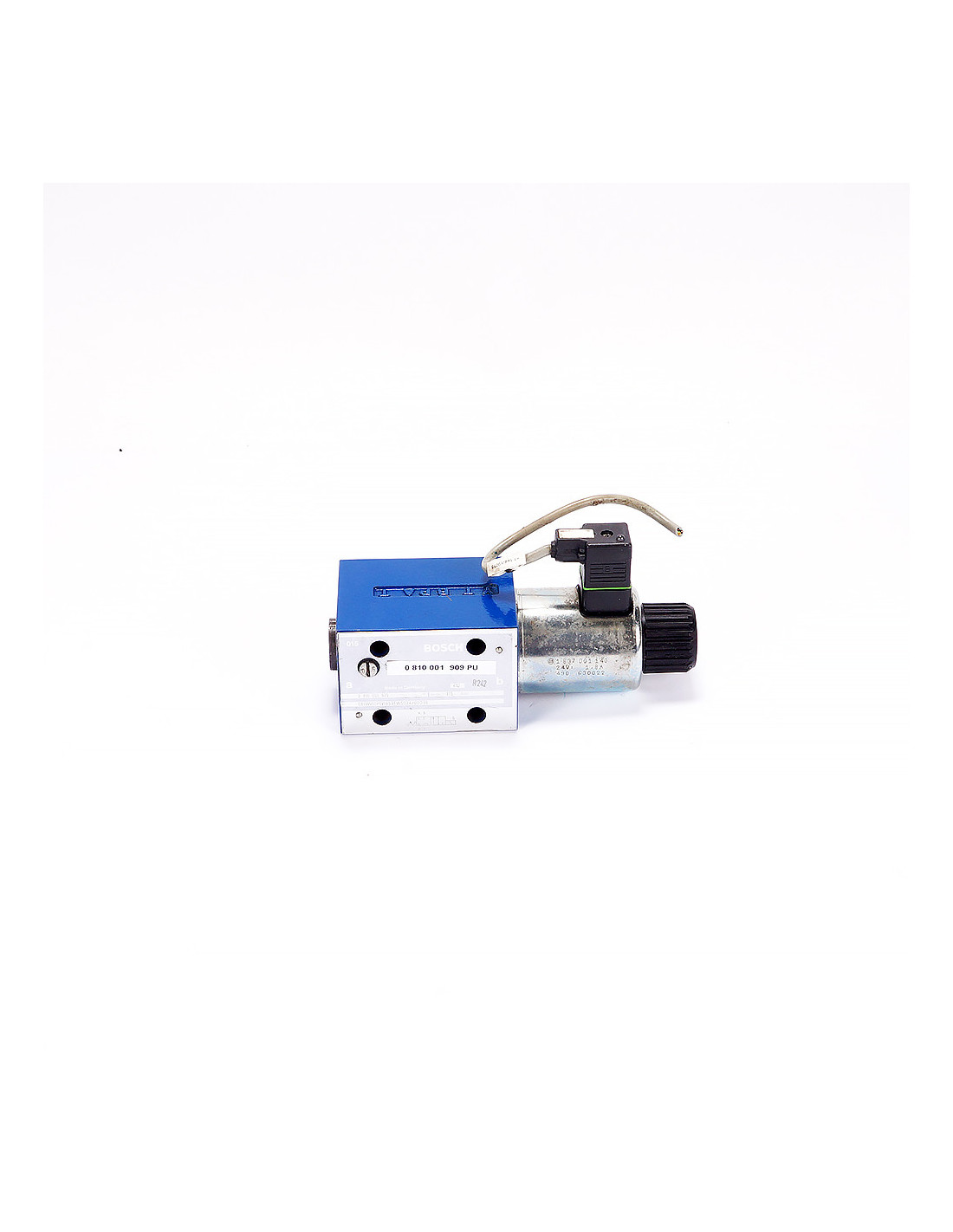

Elektrozawór hydrauliczny, 0 810 001 909, Bosch Rexroth

Bosch Rexroth – elektrozawór kierunkowy suwakowy 4/2, monostabilny, NG6 / CETOP-3, 24 V DC

Opis produktu

Monostabilny zawór suwakowy 4/2 firmy Bosch Rexroth do układów hydraulicznych w standardzie płyty NG6 / CETOP-3. Po zaniku zasilania powrót do pozycji spoczynkowej realizuje sprężyna. Zespół składa się z korpusu zaworu, cewki 24 V DC oraz wtyku DIN 43650-A.

Numery katalogowe

• Korpus (zawór): 0 810 001 909

• Cewka: 1 837 001 140 (zamiennie spotykana 1 837 001 146)

• Wtyk: DIN 43650-A (kątowy)

Parametry hydrauliczne

• Funkcja: 4-drogowy, 2-położeniowy (4/2), monostabilny

• Ciśnienia robocze: pmax 315 bar (linie P/A/B)

• Linia T: zazwyczaj ≤160 bar (zależnie od wykonania suwaka)

• Przepływ znamionowy: do ok. 50–60 l/min przy Δp ≈ 10 bar (w zależności od wersji suwaka)

• Media: oleje hydrauliczne HL/HLP wg ISO 6743/4

• Szczelność wewnętrzna: typowa dla suwaka – niewielki przeciek wewnętrzny (kilka cm³/min przy 100 bar)

Interfejs i montaż

• Płyta przyłączeniowa: ISO 4401-03-02-0-05 (CETOP-3 / NG6)

• Mocowanie: 4× śruba M6 (zalecane M6×40)

• Uszczelnienia portów: O-ring 9.25×1.78 mm (NBR/FKM)

Parametry elektryczne (cewka)

• Napięcie znamionowe: 24 V DC

• Moc: ok. 27 W, praca 100% ED

• Prąd roboczy: ~1,1 A

• Rezystancja uzwojenia: ~21–24 Ω

• Złącze: DIN 43650-A (możliwy wtyk z LED/tłumieniem przepięć)

• Stopień ochrony z wtykiem: IP65

Warunki pracy

• Lepkość robocza: 10…200 mm²/s, optimum 30…46 mm²/s

• Czystość/filtracja: zalecane min. ISO 4406 18/16/13 lub lepsza; filtr ≤10–25 µm

• Temperatura medium: −20…+80 °C

• Temperatura otoczenia: −20…+50 °C

• Czasy przełączeń (orientacyjnie): 20–60 ms (zależne od ciśnienia i lepkości)

Masa i kompletacja

• Masa zestawu (z cewką): ok. 1,7–2,0 kg

• W skład zestawu wchodzi: korpus zaworu, cewka 24 V DC, wtyk DIN 43650-A (kątowy)

Najważniejsze zalety

• Pewny powrót do pozycji spoczynkowej dzięki sprężynie powrotnej

• Standard NG6 / CETOP-3 – łatwa integracja z istniejącymi płytami przyłączeniowymi

• IP65 z odpowiednim wtykiem – odporność na warunki przemysłowe

• Szybkie czasy przełączeń i szeroki zakres lepkości roboczej
