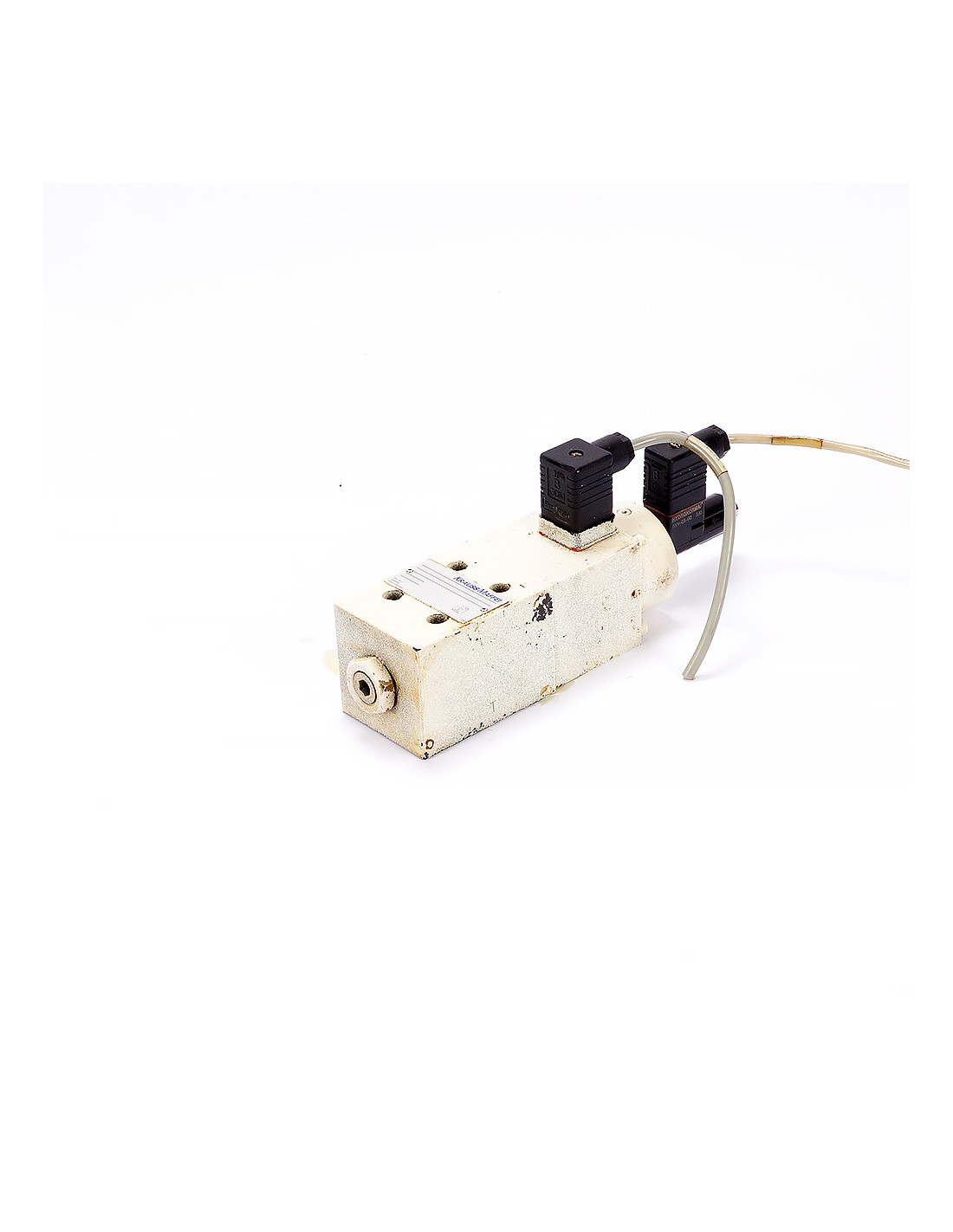

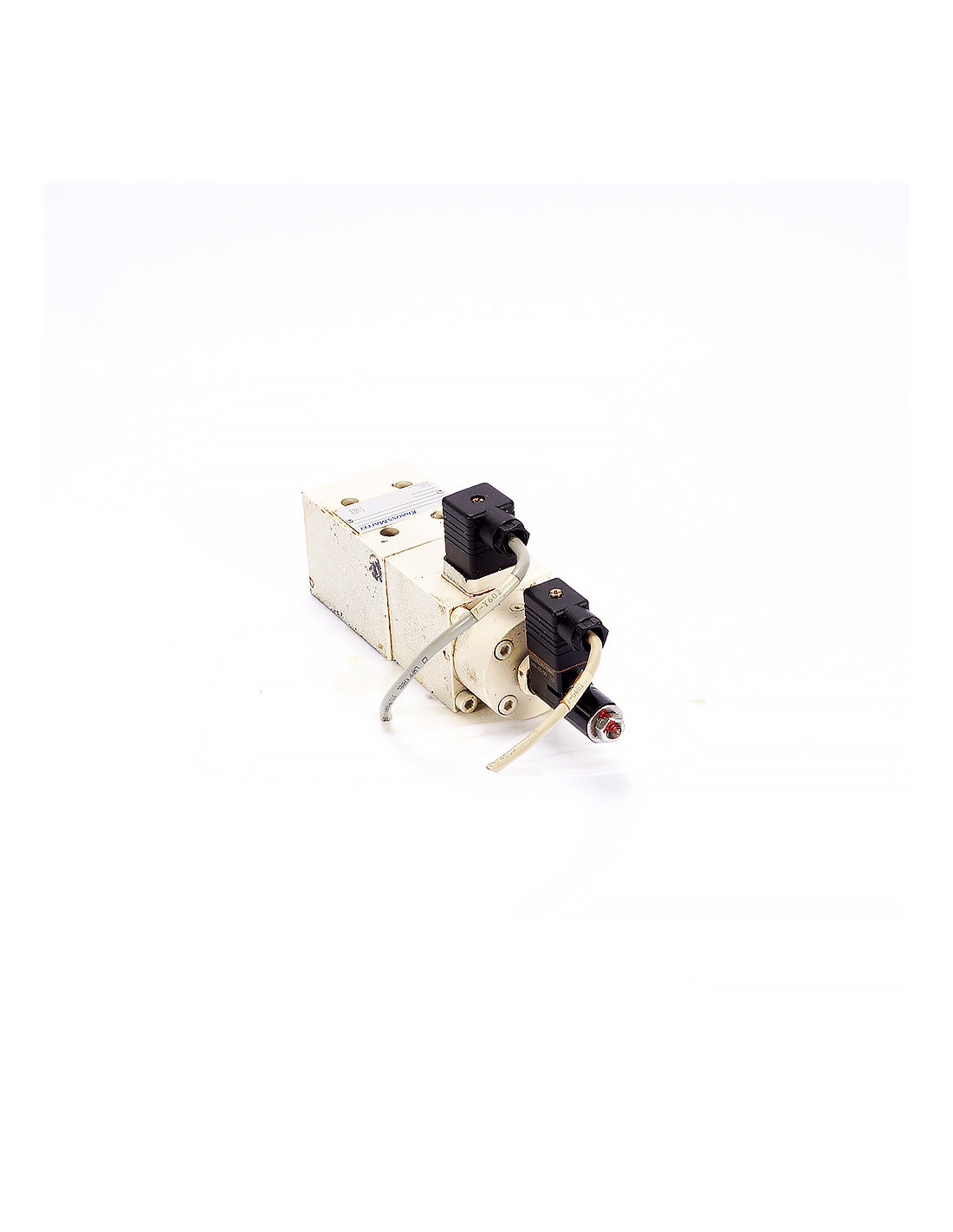

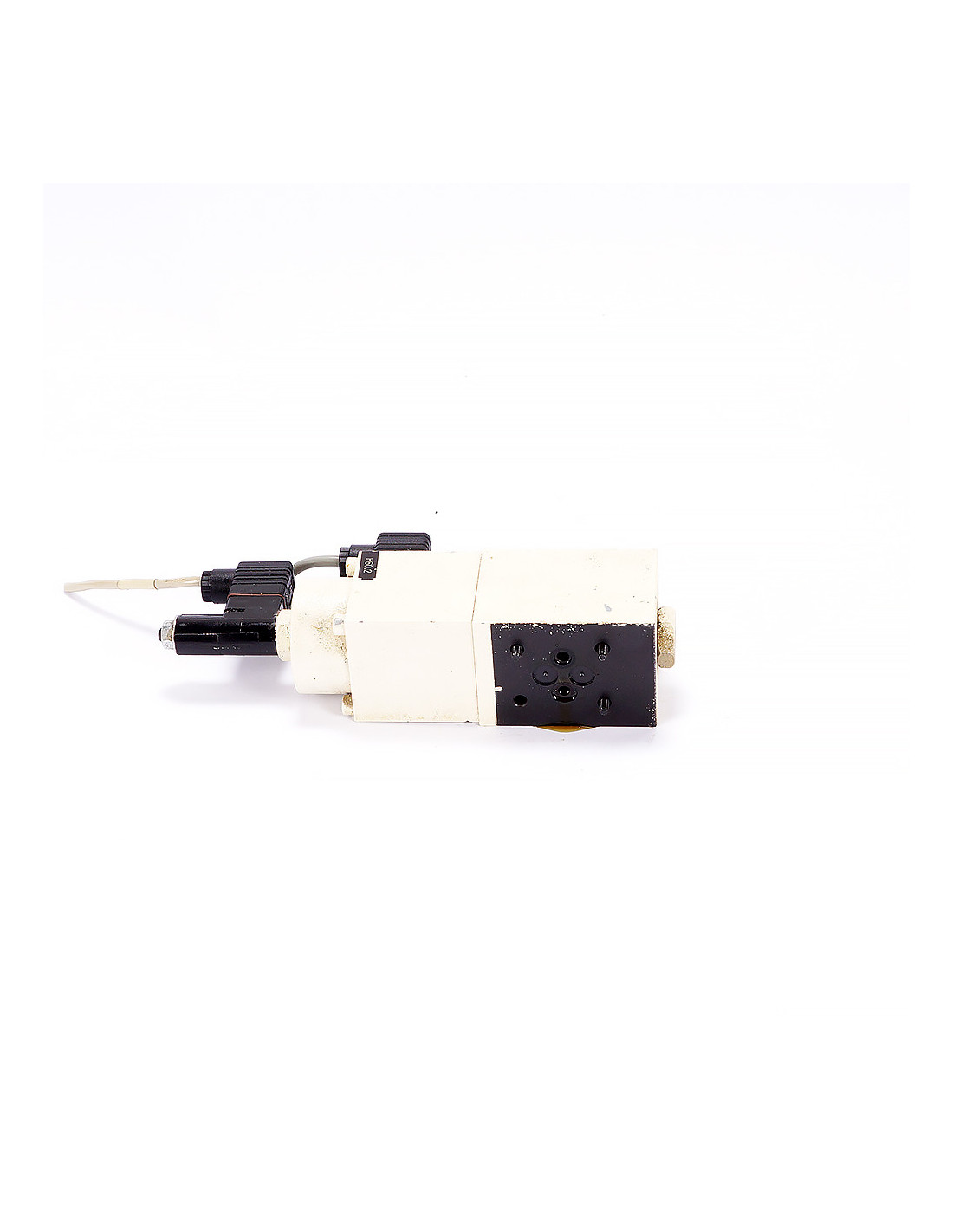

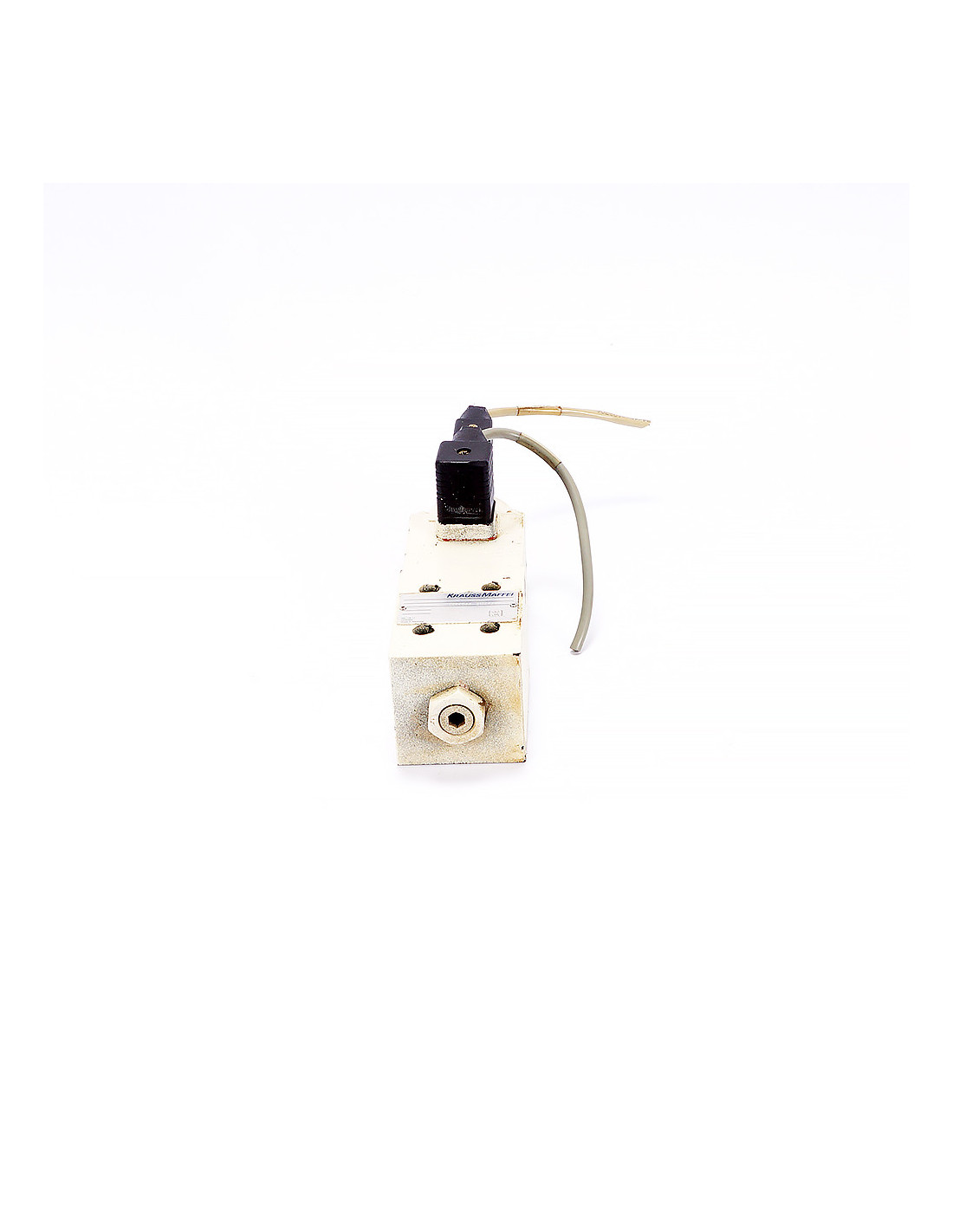

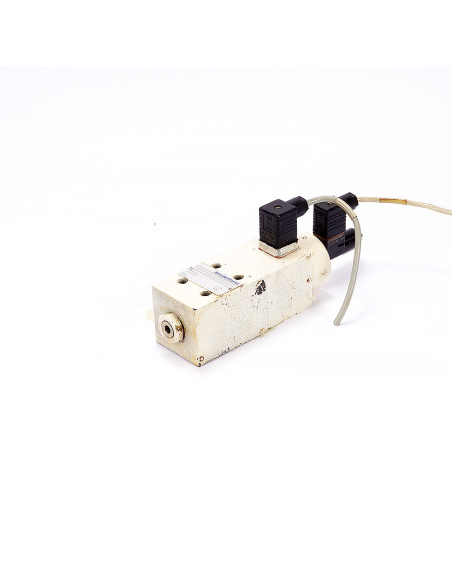

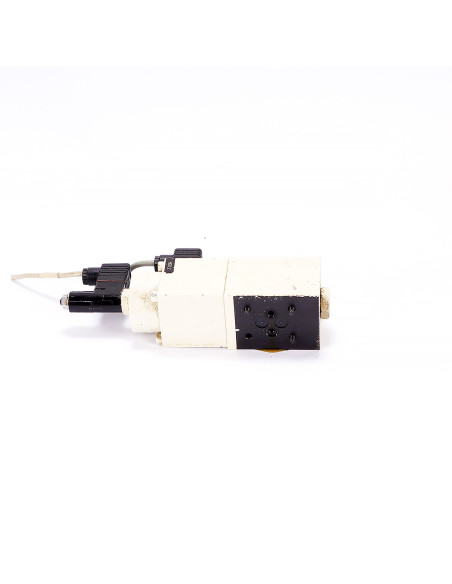

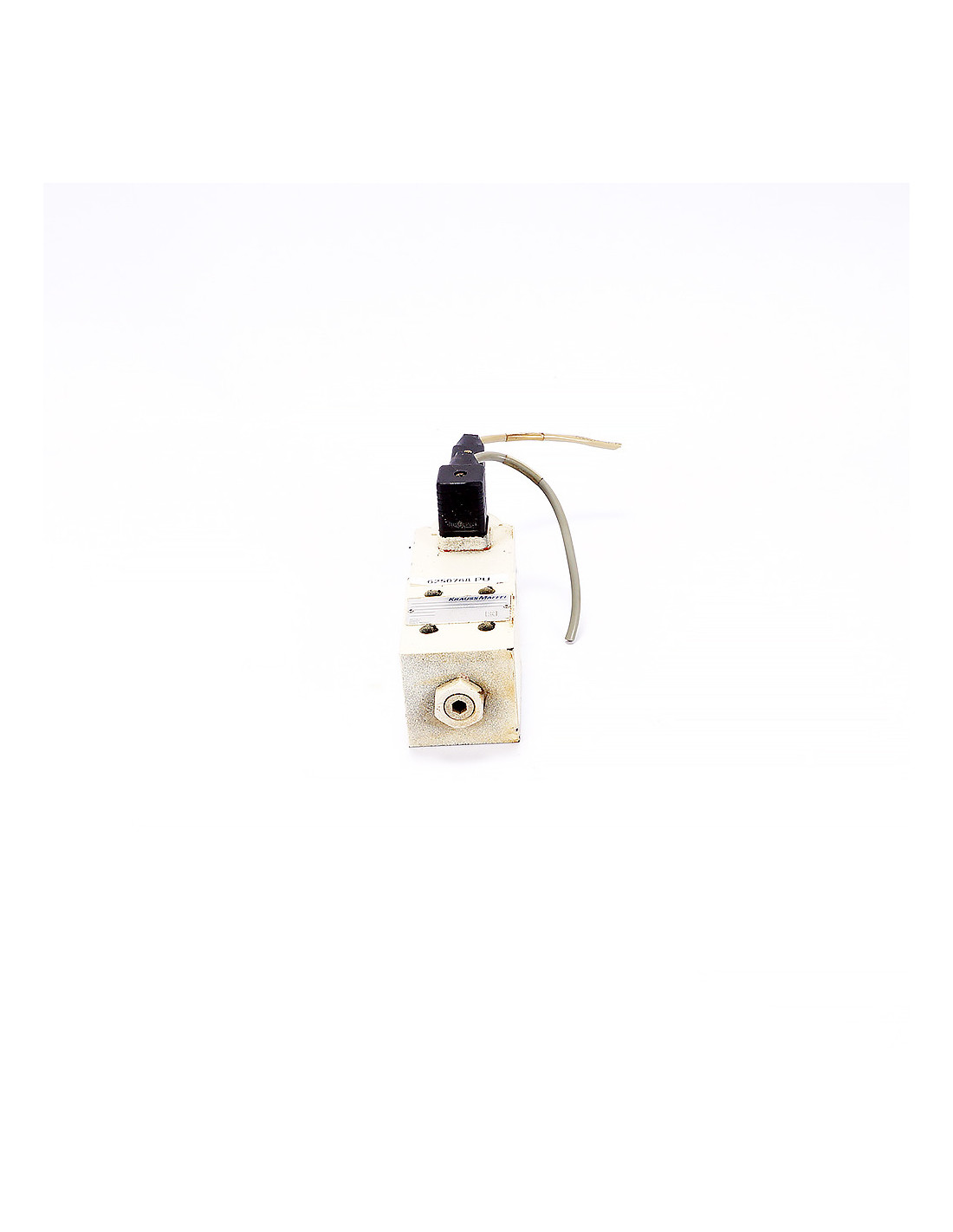

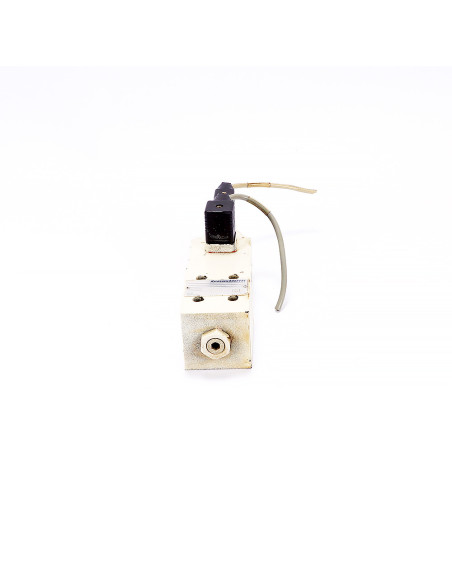

KraussMaffei 6250768 – zawór zasilająco-odciążający A/B, NG6 (ISO 4401-03 / CETOP-3), sterowany elektrozaworem 2/2; z presostatem Hydronorma IW9-03-00 i cewką 24 V DC
Opis produktu
Kompaktowy zespół hydrauliczny NG6 łączący zawór zasilająco-odciążający A/B ze sterowaniem elektrozaworem 2/2 oraz presostatem Hydronorma IW9-03-00. Przeznaczony do układów, w których wymagane jest bezpieczne odciążanie linii A/B w stanie spoczynku i szybkie zasilenie obu linii po wysterowaniu.
Funkcja i logika działania
-
Stan spoczynku: A, B → T (odciążenie obu linii do zbiornika).
-
Stan wysterowany: P → A, B (zasilenie obu linii z zasilania P).
Interfejs i montaż
-
Standard przyłącza: płyta NG6 / CETOP-3 / ISO 4401-03-02-0-05.
-
Mocowanie: zalecane śruby M6×40 (naklejka ostrzega przed użyciem M6×35).
Parametry techniczne (typowe dla zespołu NG6)
-
Ciśnienie robocze: do 315–350 bar (wg rodziny wyrobów).
-
Przepływ nominalny: zwykle 20–40 l/min (zależnie od wykonania kanałów).
-
Medium: oleje hydrauliczne wg ISO 6743/4 HL/HLP.
-
Filtracja zalecana: ≤ 25 µm (preferowane 10 µm).
Cewka i złącze elektryczne
-
Napięcie cewki: 24 V DC.
-
Moc / rezystancja / prąd: ~36 W, ≈10 Ω, ≈1,5 A.
-
Praca ciągła: 100% ED.
-
Złącze: DIN 43650-A.
Presostat Hydronorma IW9-03-00
-
Zakres nastawy: typowo od kilkudziesięciu bar do ~330 bar.
-
Regulacja: śrubą nastawczą.
-
Styk wyjściowy: przełączny NO/NC
