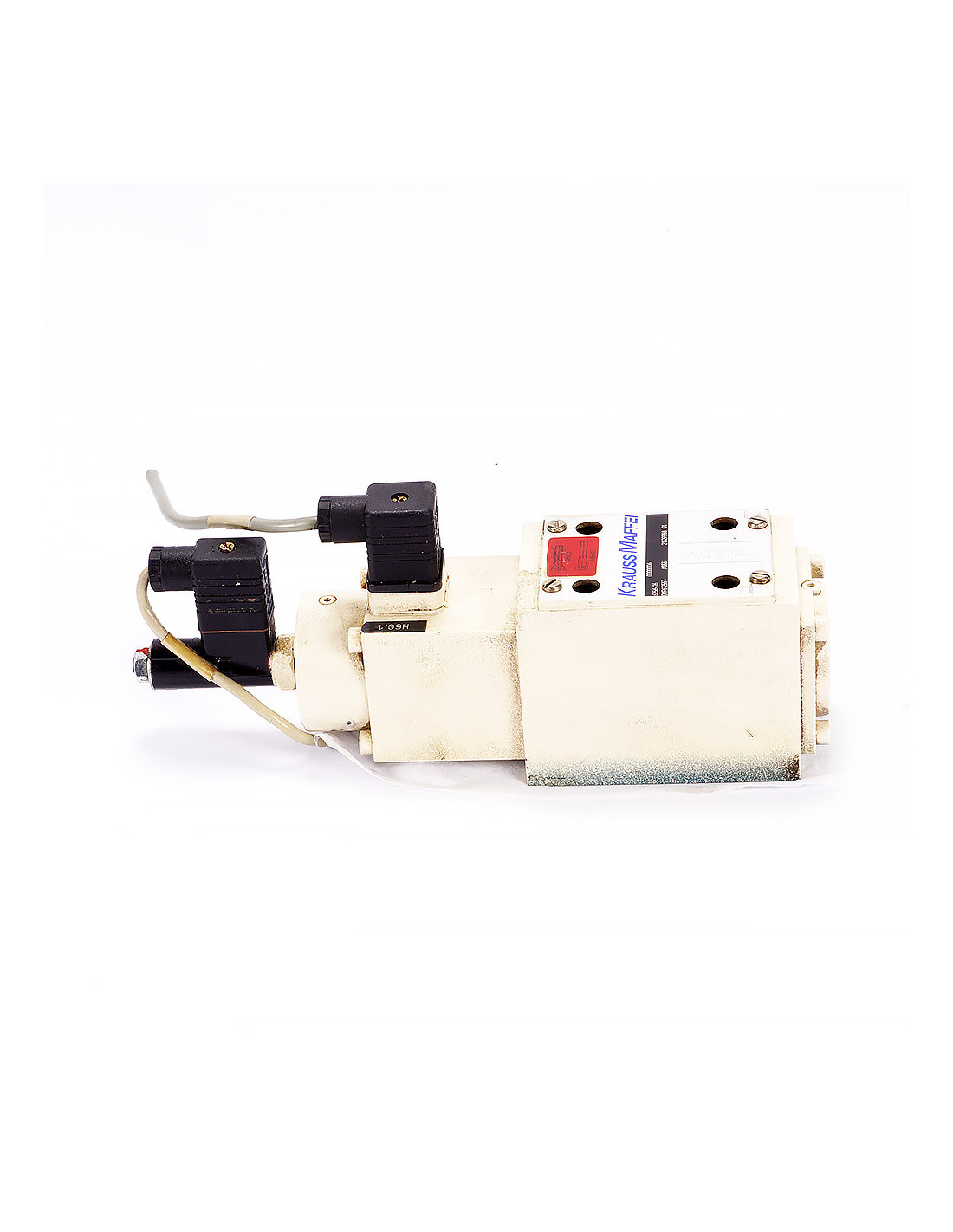

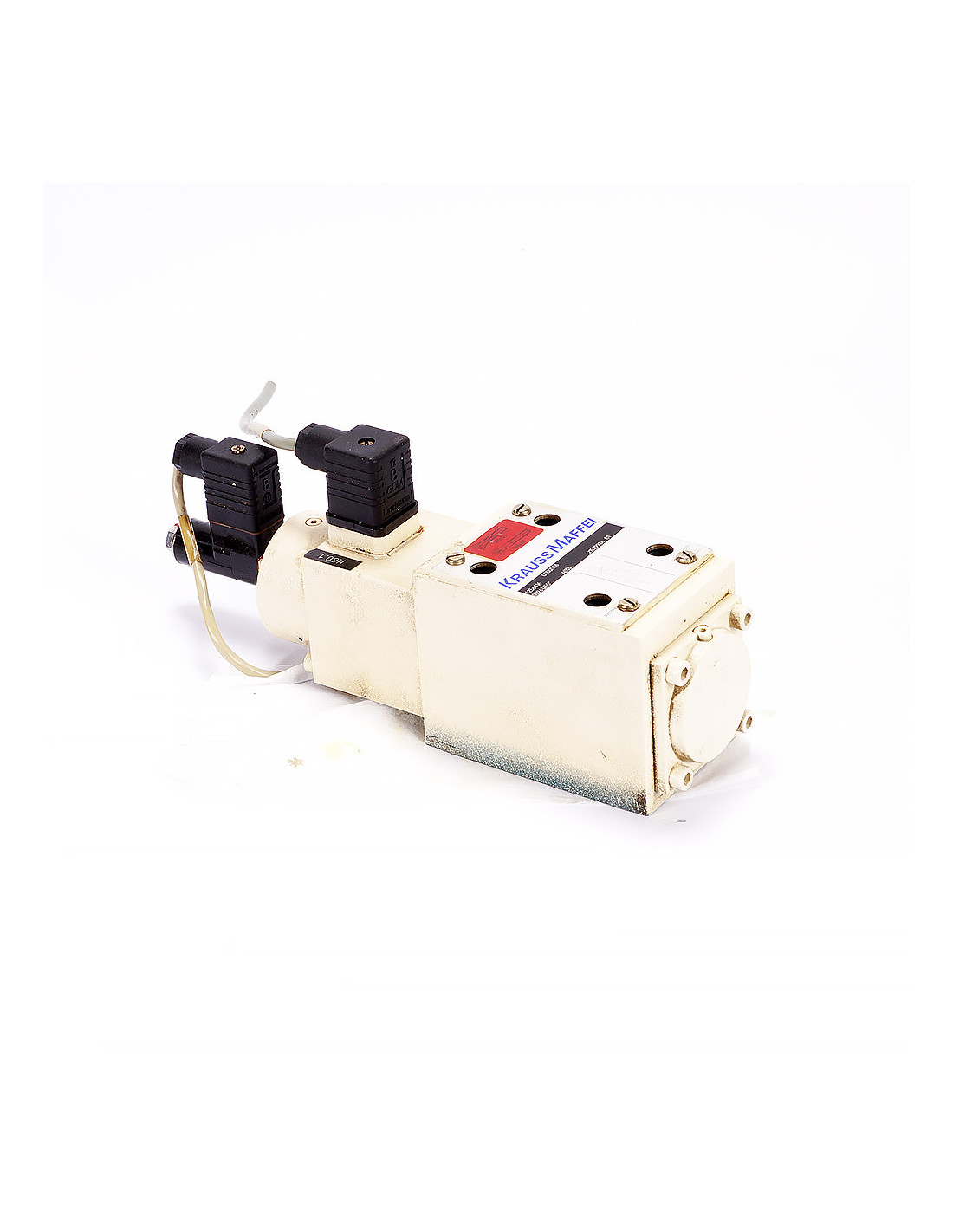

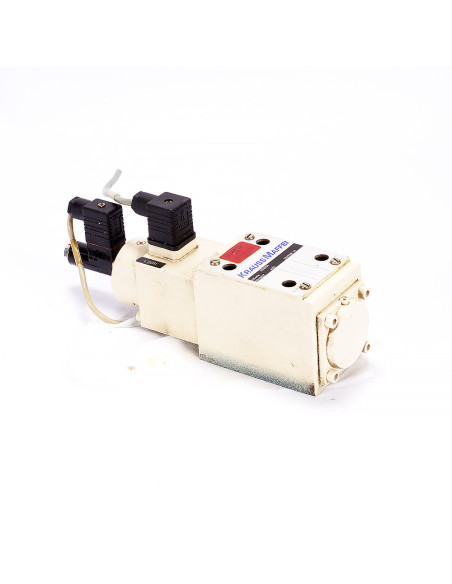

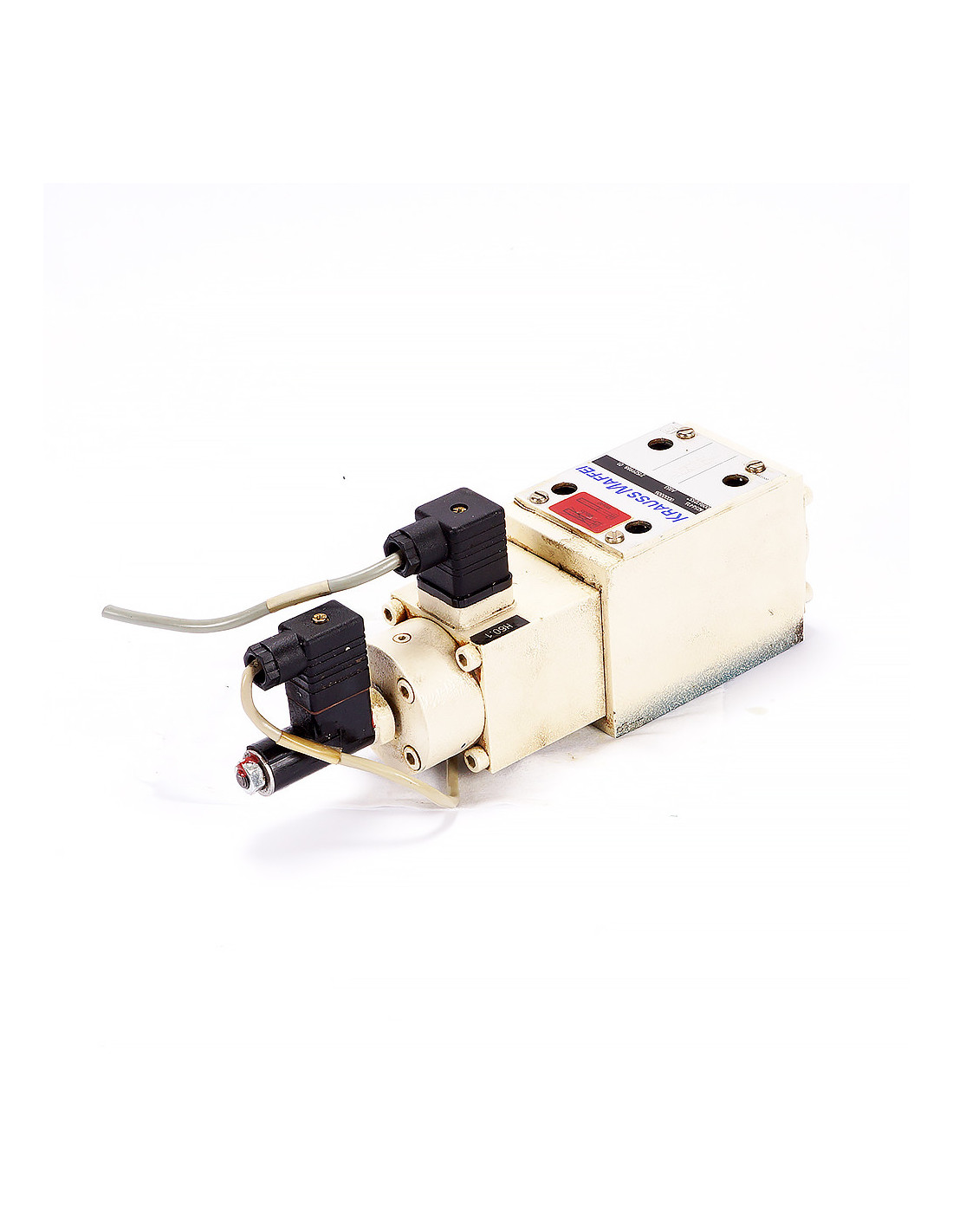

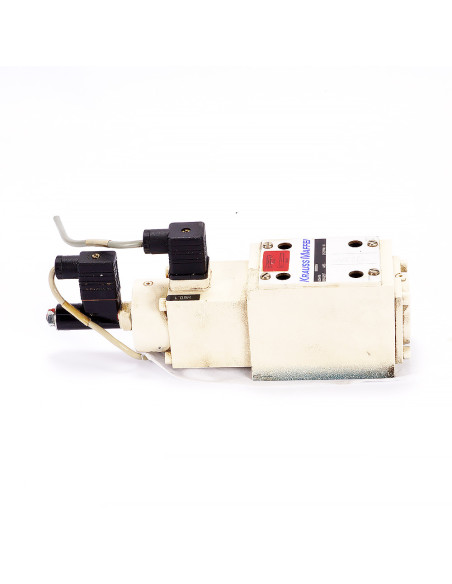

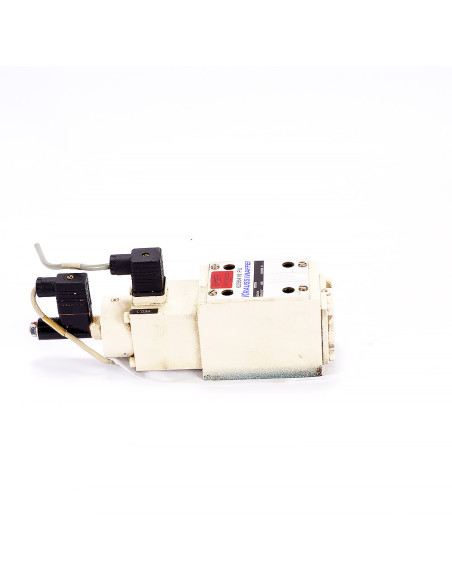

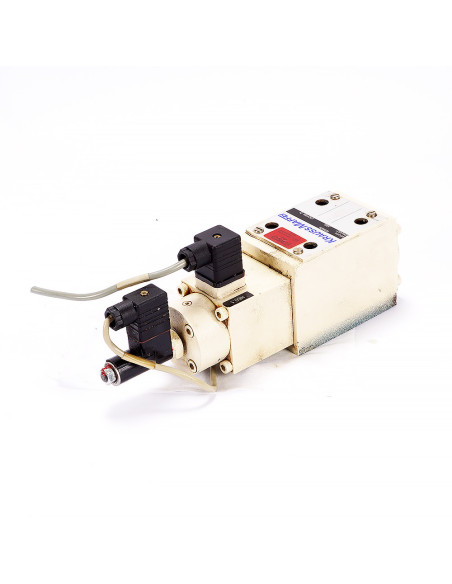

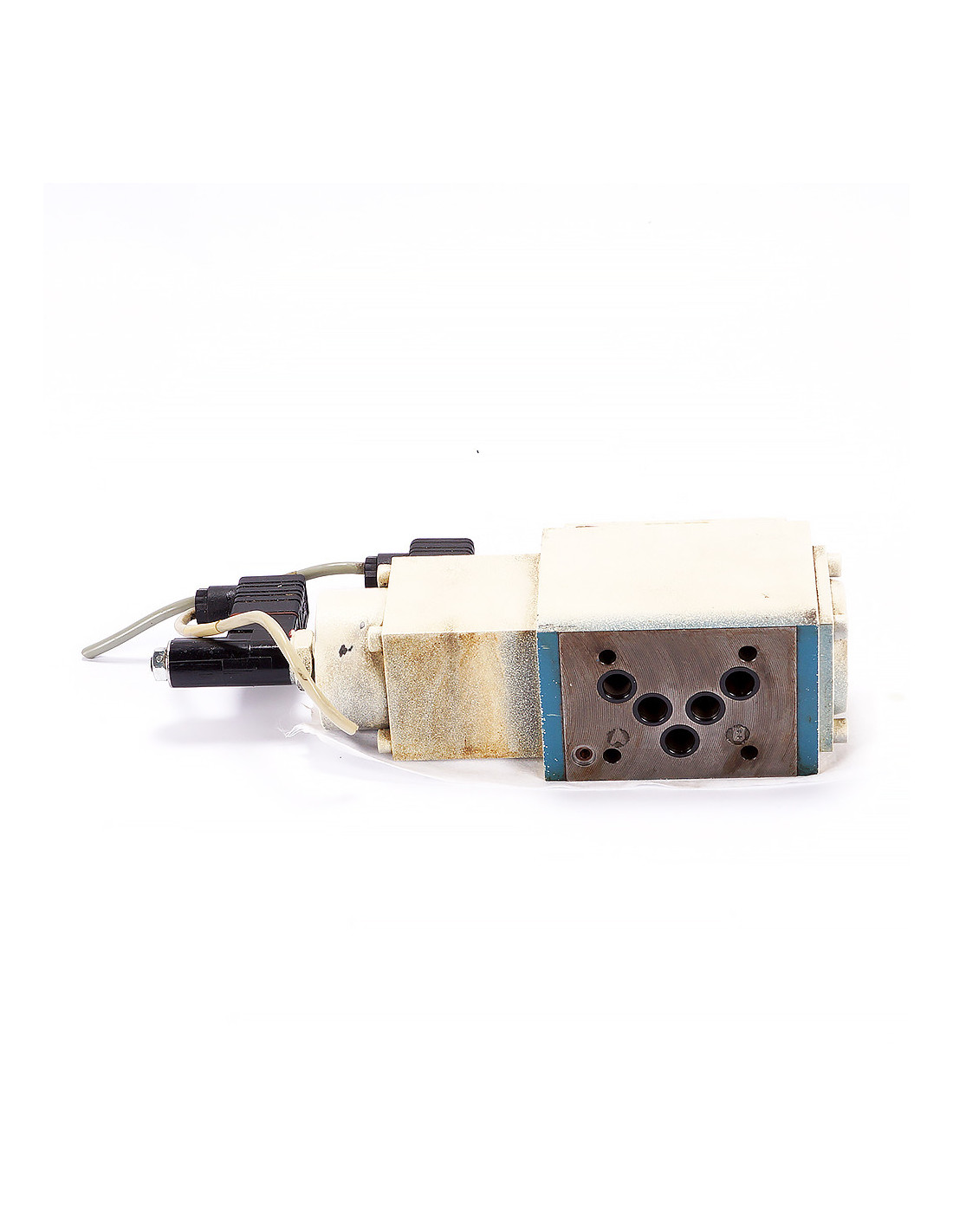

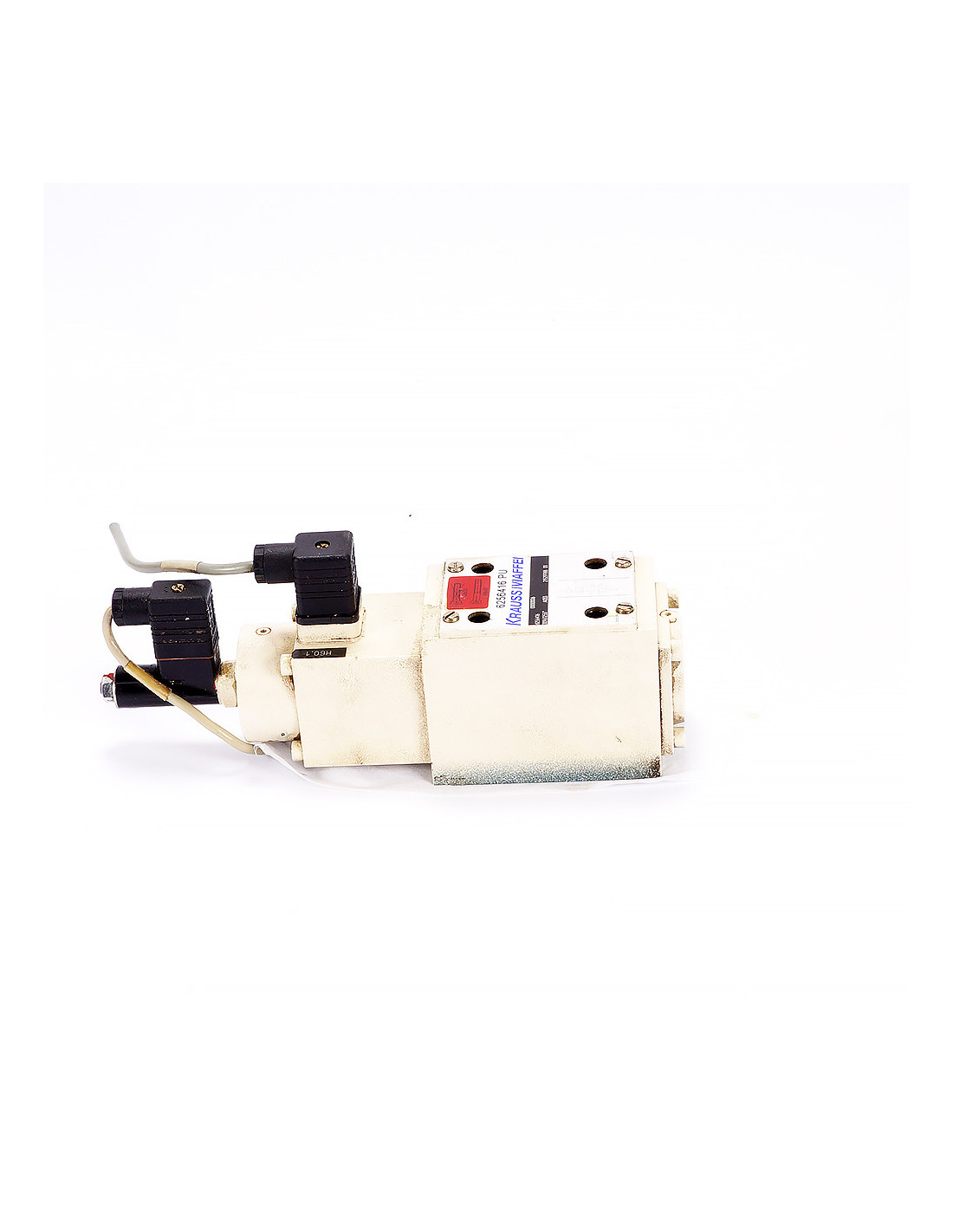

KraussMaffei – zawór zasilająco-odciążający A/B NG6 (CETOP 3), sterowany elektrozaworem 2/2, z modułem Hydronorma IW9-03-00-260, 24 V DC
Opis funkcji
W stanie spoczynku linie A i B są odciążone do T (A,B → T). Po podaniu napięcia na cewkę zawór przełącza dopływ z P na A i B (P → A,B), zasilając jednocześnie obie linie.
Interfejs i montaż
-

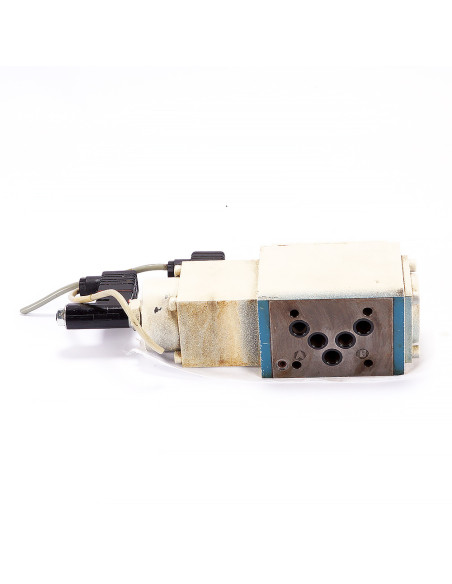

Płyta przyłączeniowa: NG6 / ISO 4401-03-02-0-05 (CETOP 3)
-
Zalecane śruby montażowe: M6×40 (nie stosować M6×35 – zgodnie z oznaczeniem na naklejce)
Dane techniczne
-
Ciśnienie robocze: do 350 bar (klasa KM dla tej rodziny)
-
Przepływ znamionowy NG6: typowo 20–40 l/min (w zależności od wykonania kanałów)
-
Medium: oleje hydrauliczne wg ISO 6743/4 (HL/HLP)
-
Filtracja: ≤ 25 µm (zalecane 10 µm)
-
Cewka główna: 24 V DC, R ≈ 10 Ω, I ≈ 1,5 A (≈ 36 W)
-
Złącze cewki: DIN 43650-A (Hirschmann)
Moduł Hydronorma
Element boczny Hydronorma IW9-03-00-260 – moduł osprzętu stosowany przez KraussMaffei jako czujnik/element pomocniczy współpracujący z zaworem.
