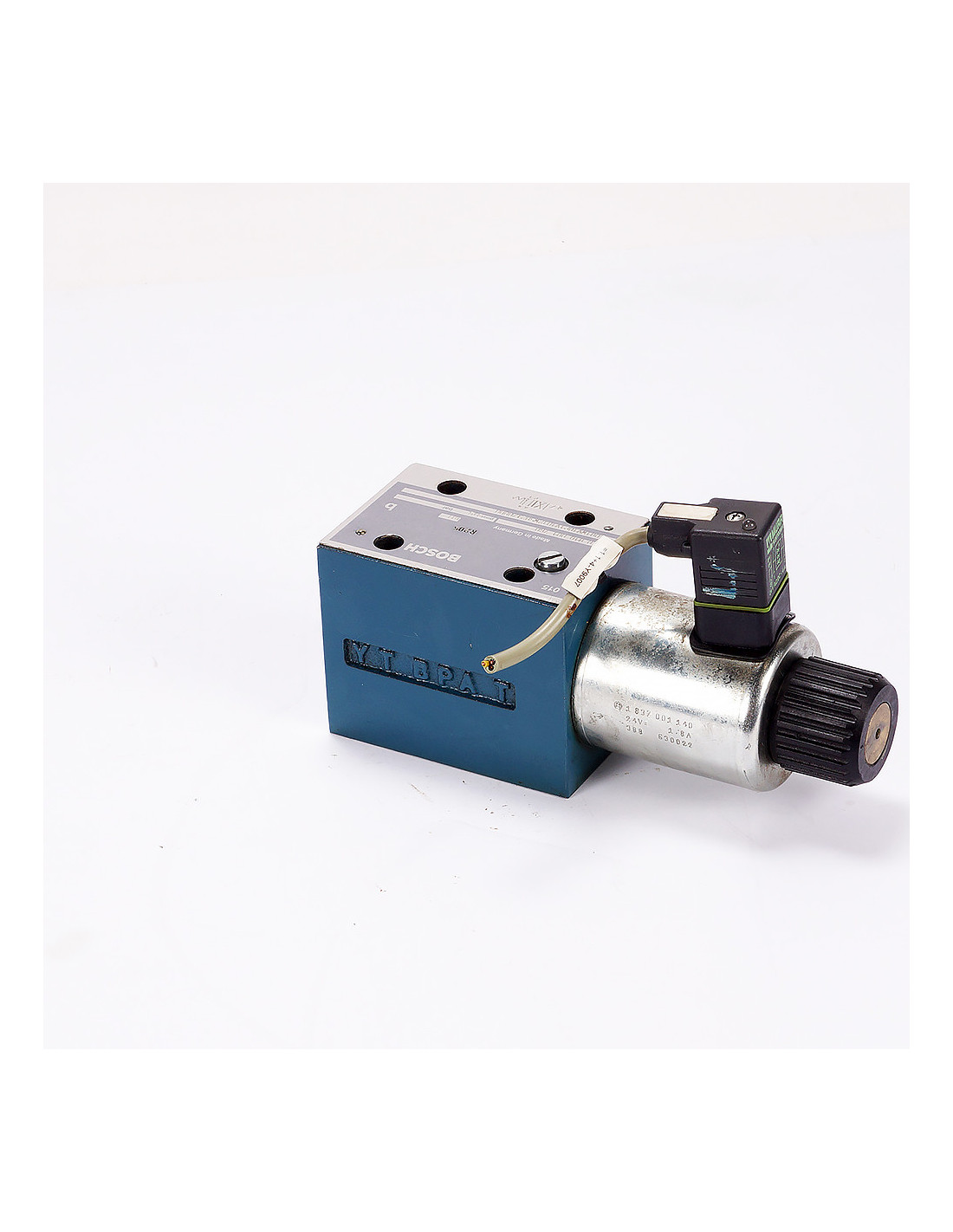

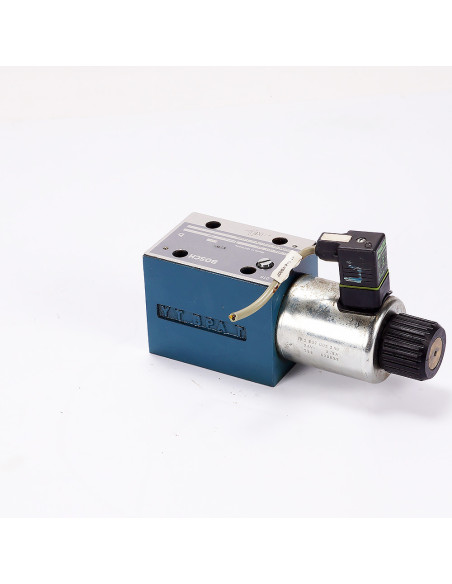

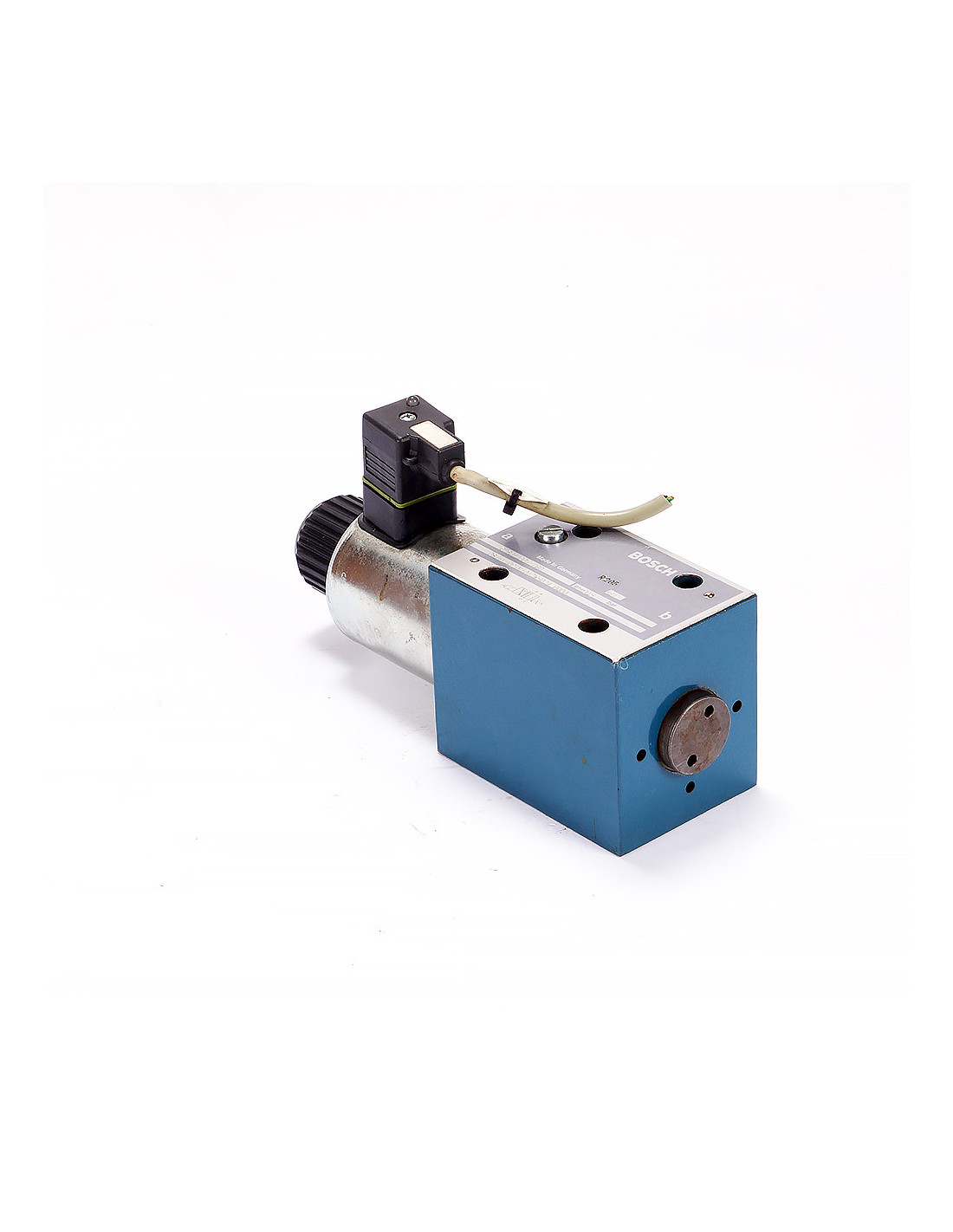

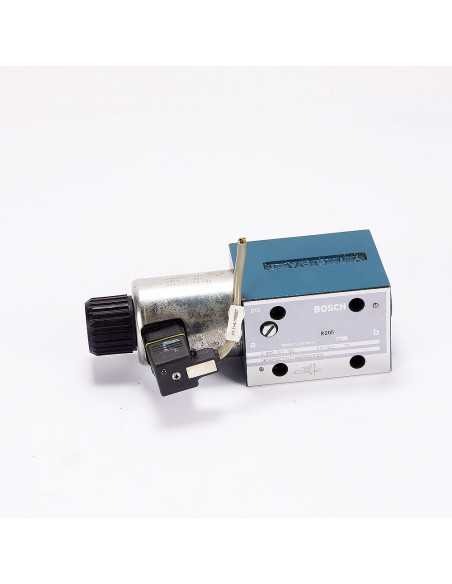

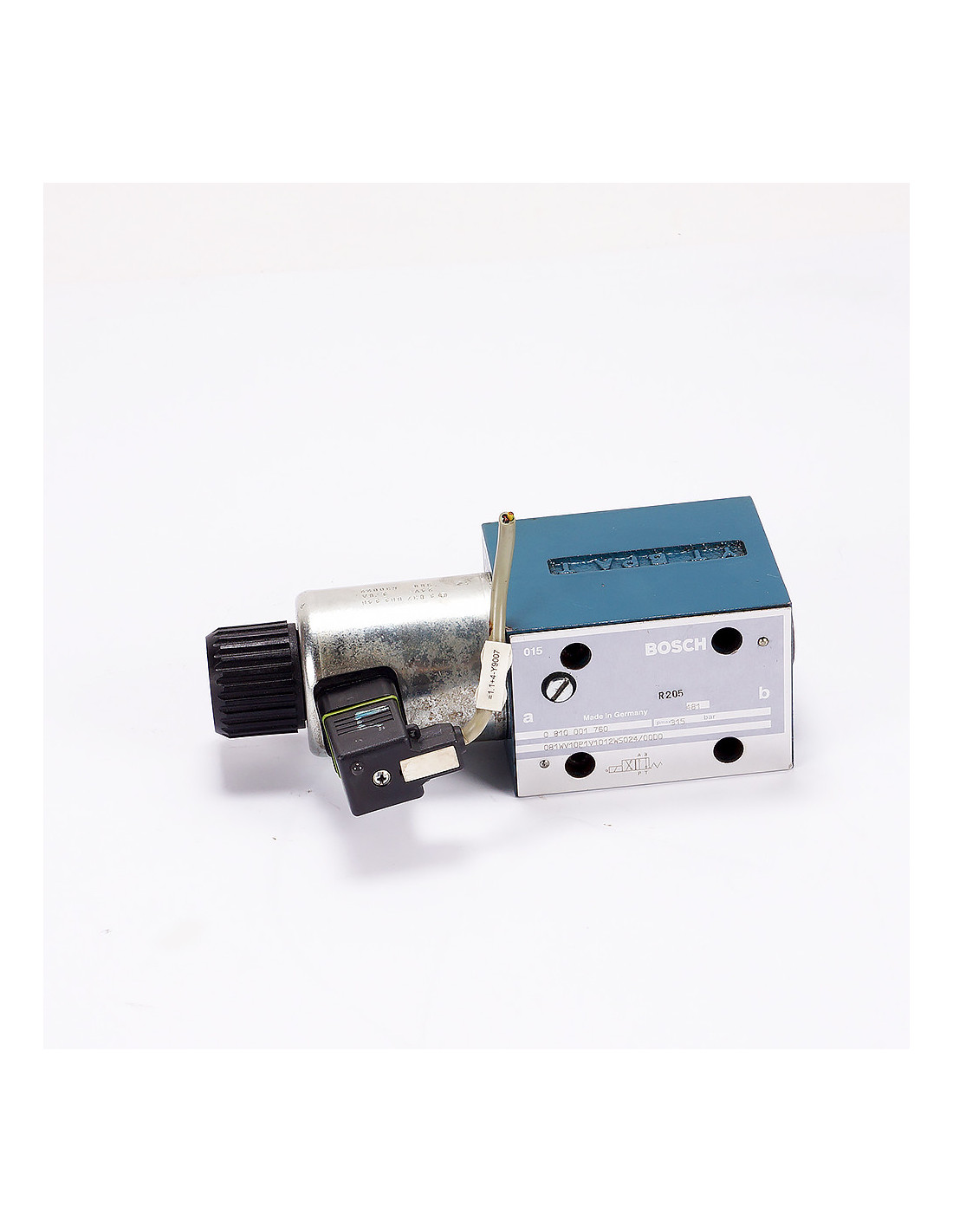

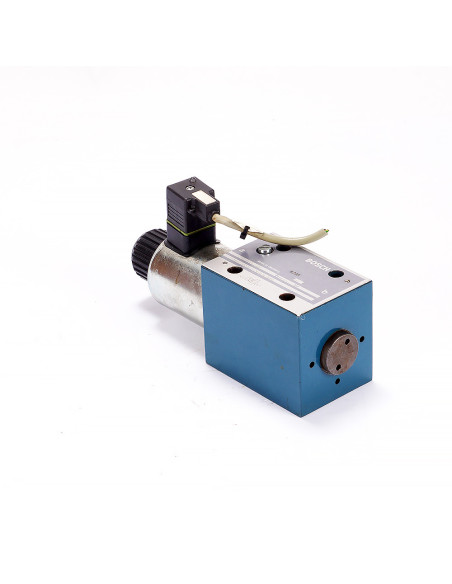

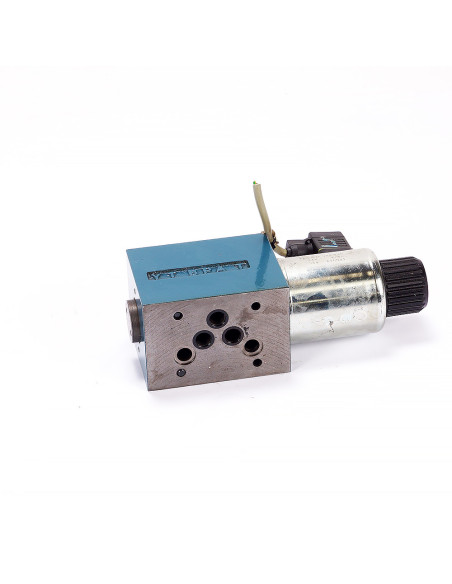

Zawór przelewowy pilotowany z odciążeniem elektrycznym, 0 810 001 760, Bosch Rexroth

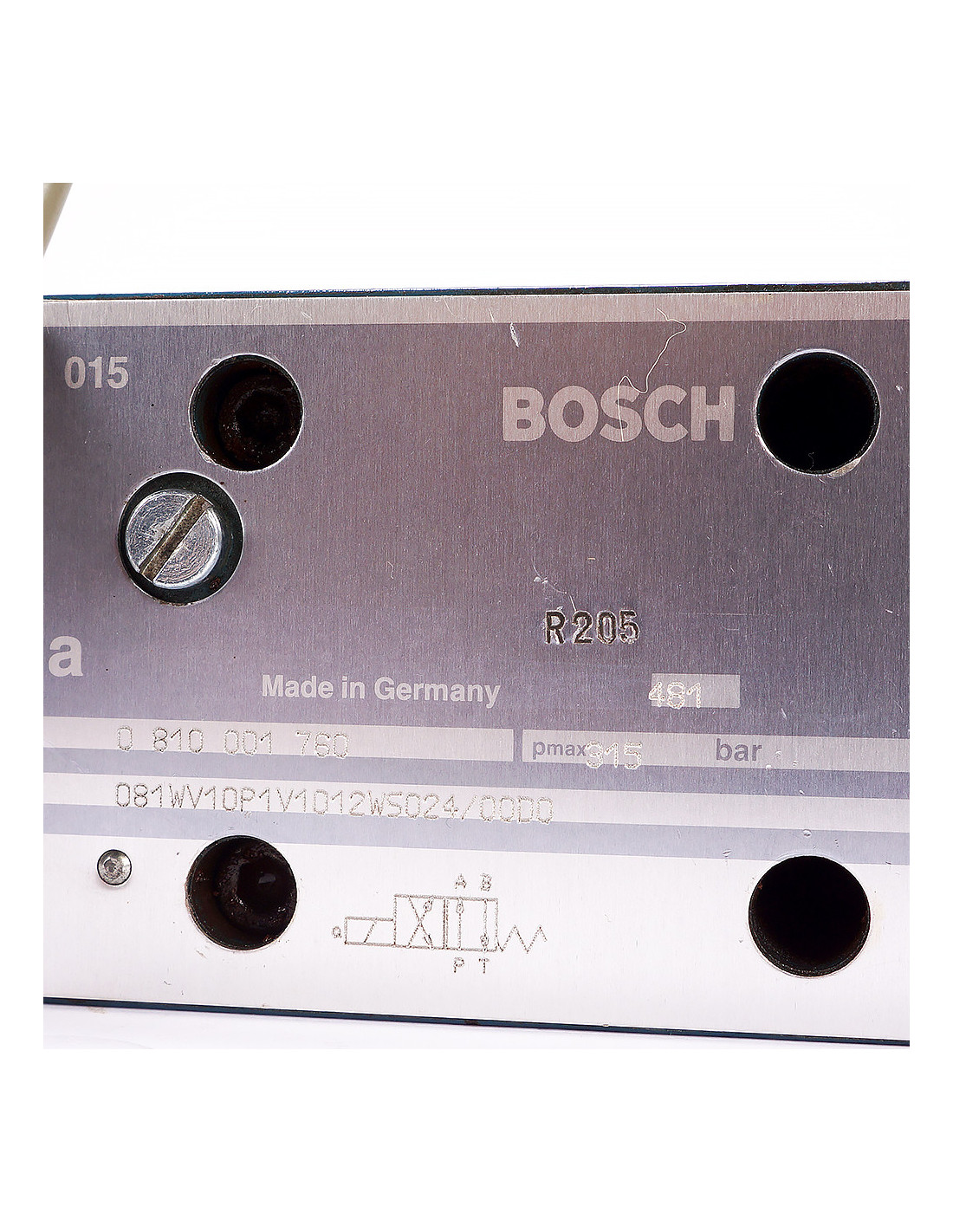

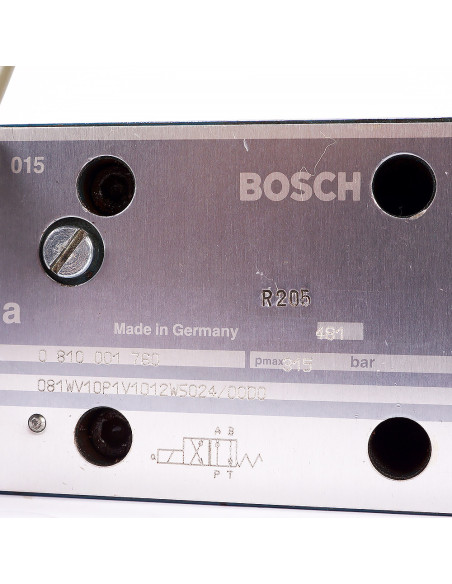

Bosch Rexroth DBW 10 … (MNR 0 810 001 760)

Opis i funkcja

Dwustopniowy, pilotowany zawór przelewowy z odciążeniem elektrycznym do zabudowy na płycie NG10 (CETOP-5). Utrzymuje zadaną wartość ciśnienia w linii P; regulacja pokrętłem. Zintegrowany elektrozawór w stopniu pilota umożliwia odciążenie układu (przełączenie na niski poziom ciśnienia / tryb „stand-by”).

Interfejs i montaż

• Standard przyłącza: NG10 / CETOP-5 / ISO 4401-05-05-0-05

• Płyta przyłączeniowa: NG10 (CETOP-5)

• Uszczelnienia portów płyty: O-ring 11,3 × 2,2 mm (P/A/B/T)

• Śruby mocujące: 4× M6 (zalecane M6×40), moment 9–12 Nm

• Pozycja montażu: dowolna

Parametry hydrauliczne

• Maks. ciśnienie robocze (P, A, B): do 315 bar

• Maks. ciśnienie na T: do 160 bar

• Przepływ nominalny (NG10): do ok. 200 l/min

• Histereza / stabilność: typowo ≤ 2–4% nastawy (zależnie od przepływu)

• Szczelność: zawór przelewowy; przeciek pilota znikomy (do T)

Zakresy nastawy ciśnienia (wg wariantu sprężyny)

• A: ok. 50…315 bar

• B: ok. 20…200 bar

• C: ok. 10…100 bar
  Dokładny zakres potwierdza litera w pełnym kodzie typu; numer MNR 0 810 001 760 oznacza konkretną kombinację fabryczną.

Pilot / część elektryczna

• Zawór pilota: elektromagnes 2/2 lub 3/2 (w zależności od wykonania)

• Zasilanie cewki: zwykle 24 V DC ~30 W

• Złącze: DIN 43650-A (opcjonalnie wersja z LED i tłumieniem)

• Pinout (typowy DC): 1 = +24 V, 2 = 0 V, PE = uziemienie/ekran

• Możliwość zastosowania wtyczki Murr 24 V AC/DC (mostek w wtyku)

Media i warunki pracy

• Medium: oleje hydrauliczne HL/HLP wg ISO 6743/4

• Czystość: β10 ≥ 75 (≈10 µm) lub lepsza; zalecane ISO 4406 ≤ 18/16/13

• Temperatura medium/otoczenia: typ. −20…+80 °C (NBR; dostępne wersje FKM dla wyższych temp.)

• Masa zaworu (orientacyjnie): ~5–6 kg

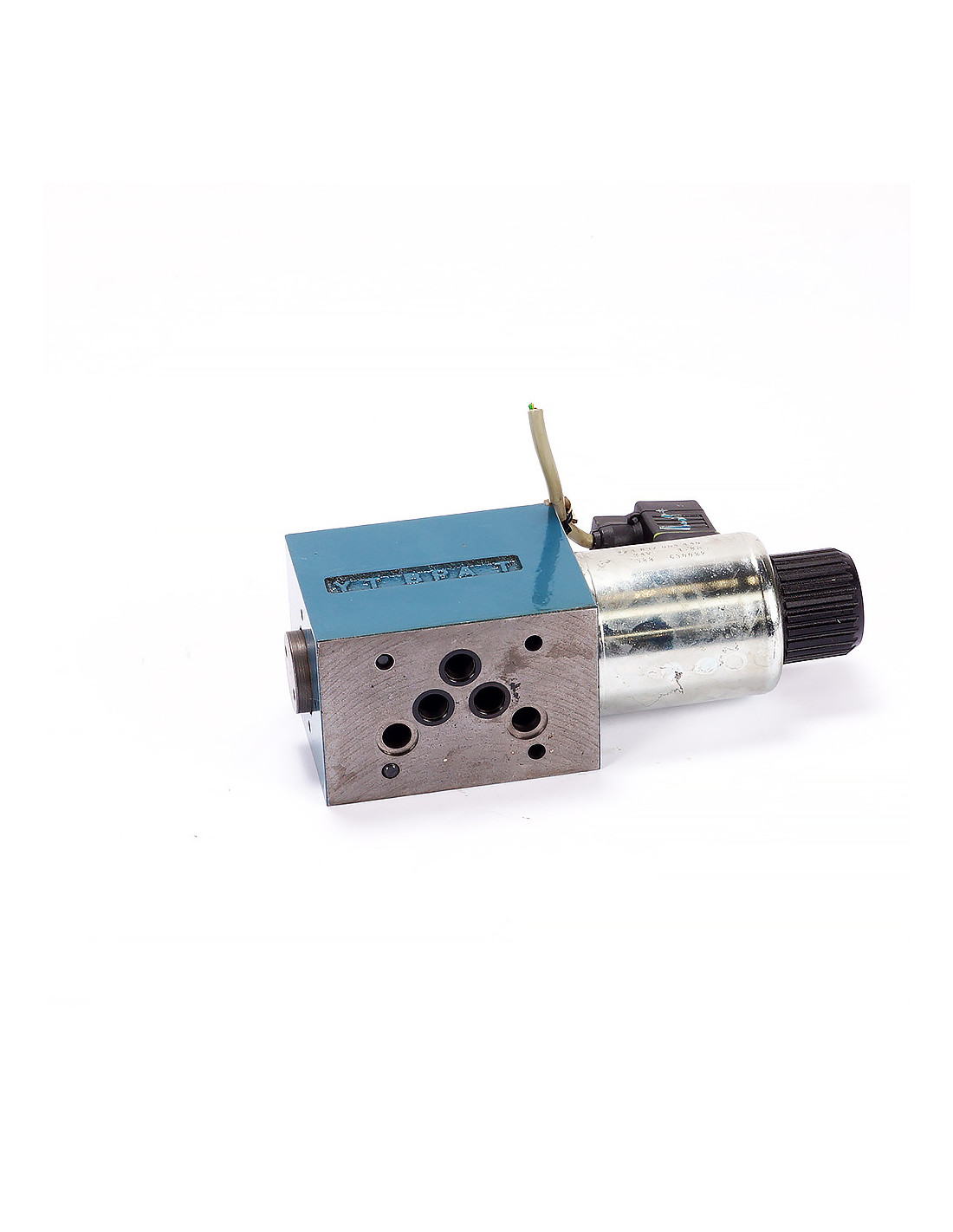

Porty

• P – zasilanie z pompy

• T – zbiornik

• A/B – przelot przez płytę (w tej funkcji nieużywane; uszczelnione O-ringami)

• Porty pilota wewnątrz korpusu; drenaż pilota → T

Kluczowe zalety

• Szybkie odciążenie układu dzięki elektrycznemu pilotowi (tryb „stand-by”)

• Stabilna regulacja ciśnienia przy dużych przepływach (NG10, do ~200 l/min)

• Elastyczny dobór zakresu nastawy (warianty A/B/C)

• Prosty montaż na standardowej płycie CETOP-5
