Podwójny zawór dławiąco-zwrotny, Z2FS 10-5-31/V, Bosch Rexroth

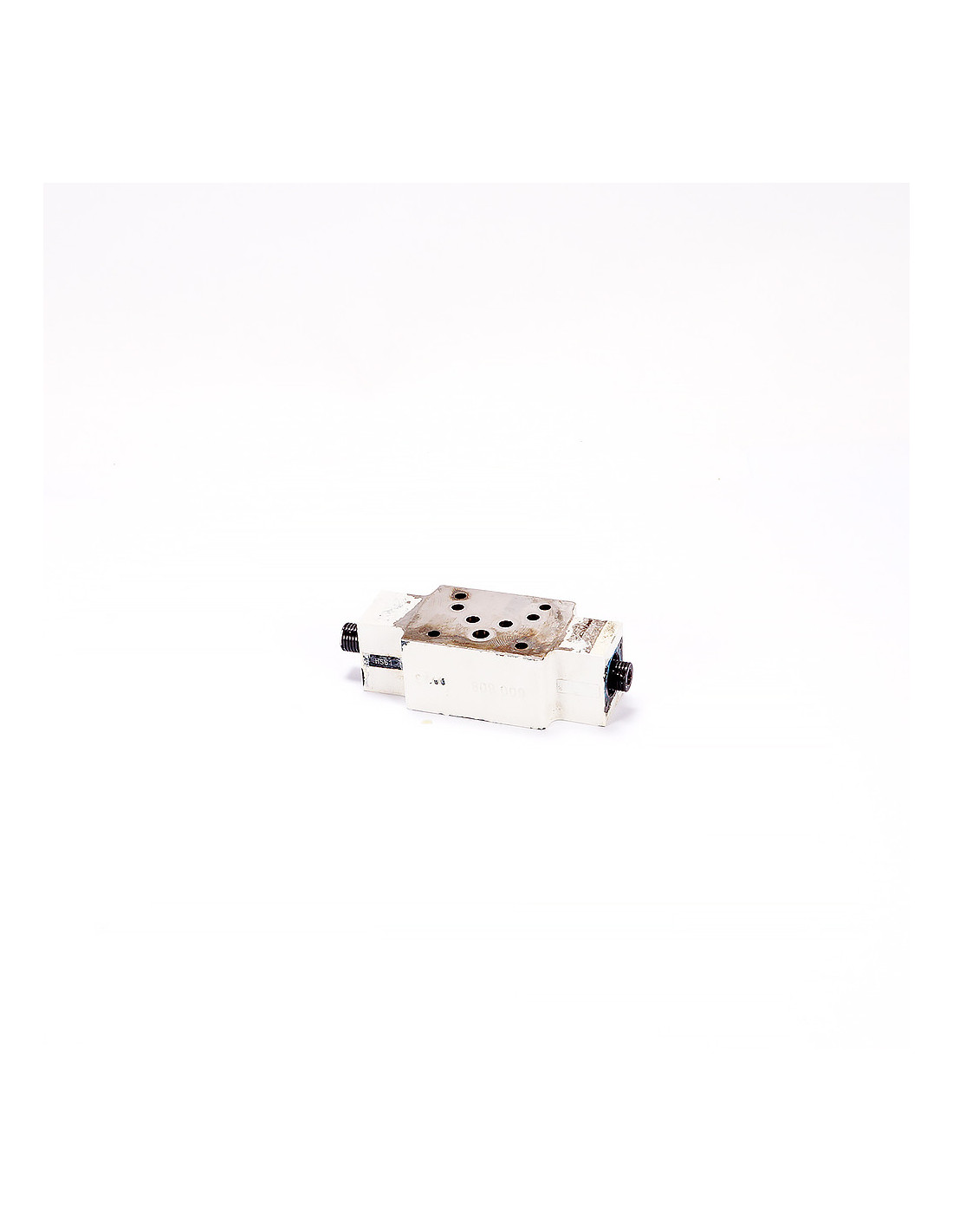

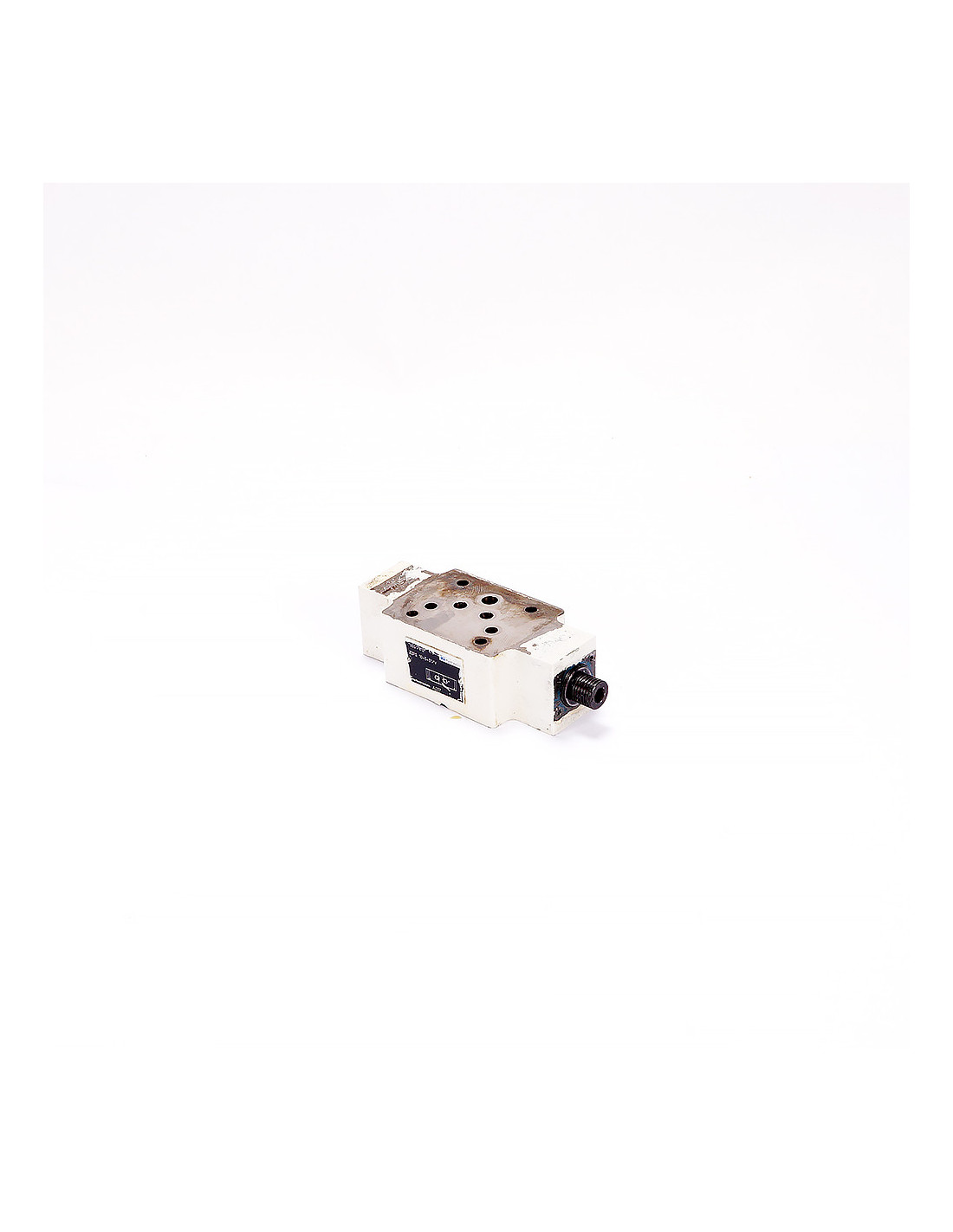

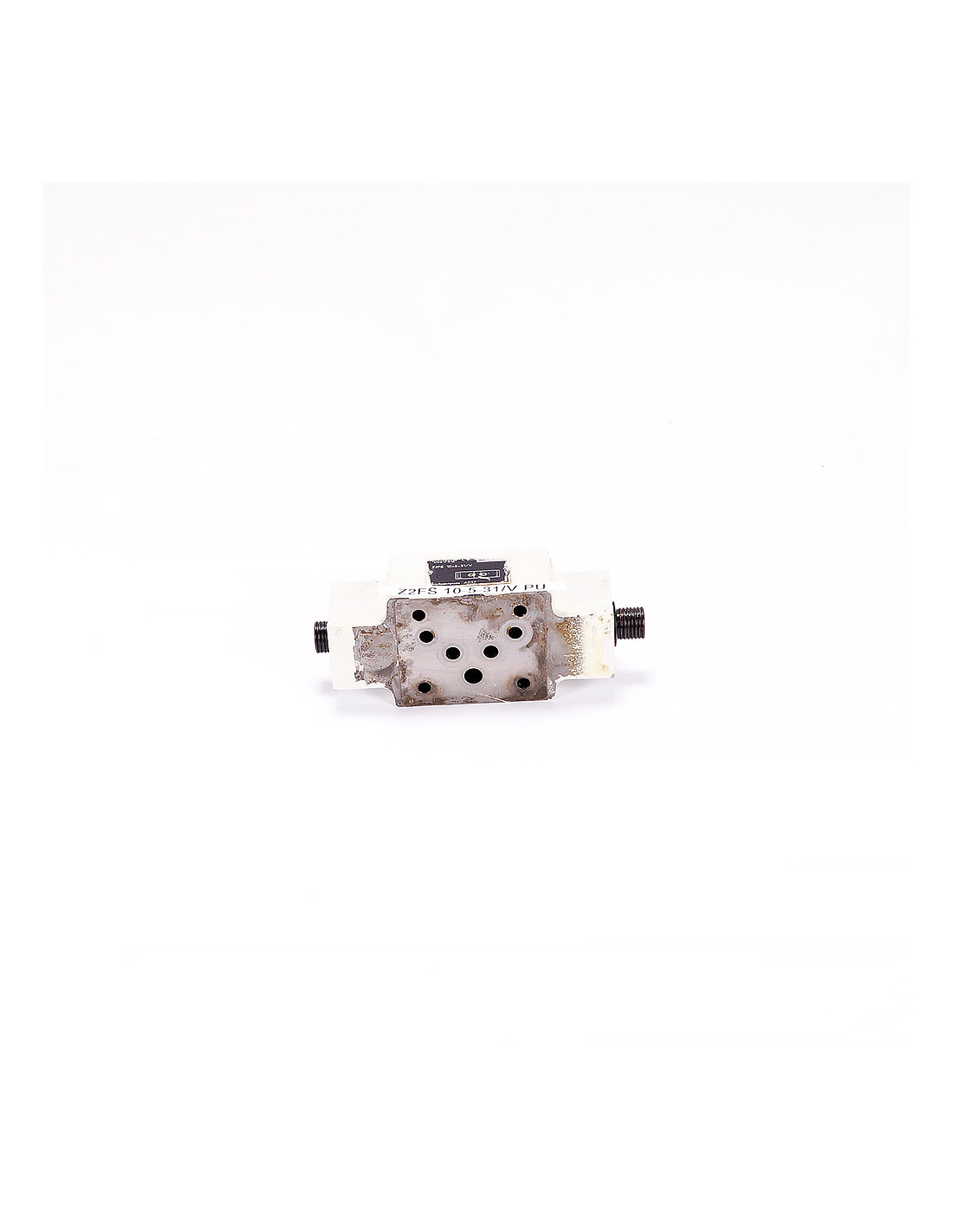

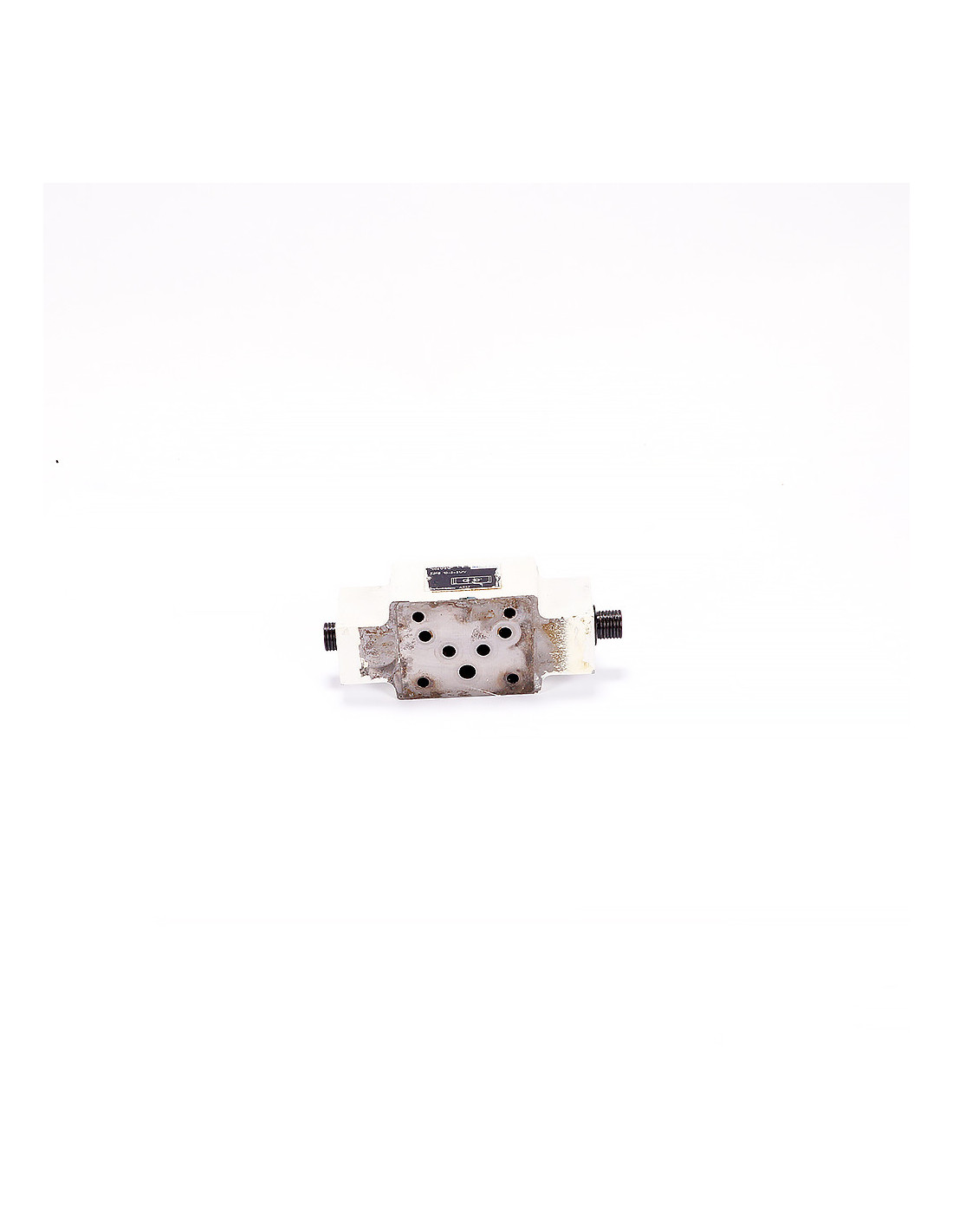

Bosch Rexroth Z2FS 10-5-31/V – podwójny zawór dławiąco-zwrotny NG10 (CETOP 5)

Płytowy (sandwich) zawór dławiąco-zwrotny do montażu między płytą podstawową a zaworem suwakowym WE10. Wersja „5” – dławienie w zasilaniu (meter-in) obu linii A i B. Wykonanie „/V” – uszczelnienia FKM (Viton). Symbol funkcjonalny: dwa dławiki z obejściem jednokierunkowym (check).

Zastosowanie

Regulacja prędkości siłowników lub silników hydraulicznych poprzez ograniczanie przepływu w kanałach A i B – bez wymiany zaworu suwakowego. Wkładany bezpośrednio pod WE10 (CETOP 5 / NFPA D05).

Kluczowe cechy

• Podwójne dławienie A/B z wolnym obejściem w kierunku przeciwnym.

• Montaż kanapkowy NG10 – ISO 4401-05-04-0-05 (CETOP 5 / NFPA D05).

• Dwa niezależne tory regulacji (A i B).

• Śruby dławiące z zabezpieczeniem, płynna nastawa 0–100% przelotu.

• Uszczelnienia FKM (Viton) – kompatybilne z wieloma mediami i wyższymi temperaturami.

Dane techniczne (typowe dla Z2FS, size 10)

• Funkcja: dławienie w zasilaniu (meter-in) kanałów A i B; obejście jednokierunkowe.

• Interfejs montażowy: ISO 4401-05-04-0-05 (CETOP 5 / NFPA D05) – pasuje do WE10.

• Ciśnienie robocze (max): do 315 bar.

• Przepływ nominalny: do ok. 80 l/min (w zależności od nastawy).

• Medium: oleje hydrauliczne HL/HLP (DIN 51524); media dopuszczalne dla FKM.

• Zakres lepkości: ok. 2,8…320 mm²/s.

• Czystość oleju: zalecenie ISO 4406 ≤ 20/18/15.

• Temperatura (wersja /V): medium ok. −20…+80 °C; otoczenia do +50 °C.

• Nastawa: śruba dławiąca z blokadą, niezależnie dla A i B.

Korzyści z zastosowania

• Szybka regulacja prędkości ruchu siłownika bez modyfikacji układu zaworowego.

• Stabilna, powtarzalna kontrola przepływu dzięki dławieniu w zasilaniu.

• Prosty montaż w stosie zaworowym NG10 (sandwich).
