Męski prosty – żeński 90°

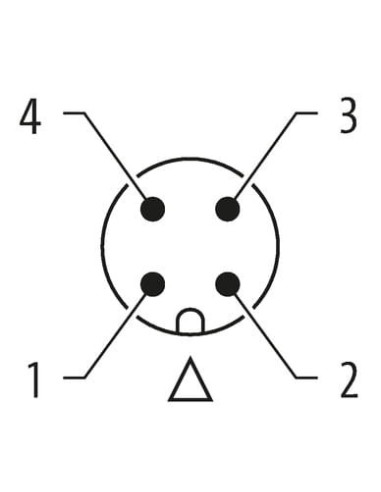

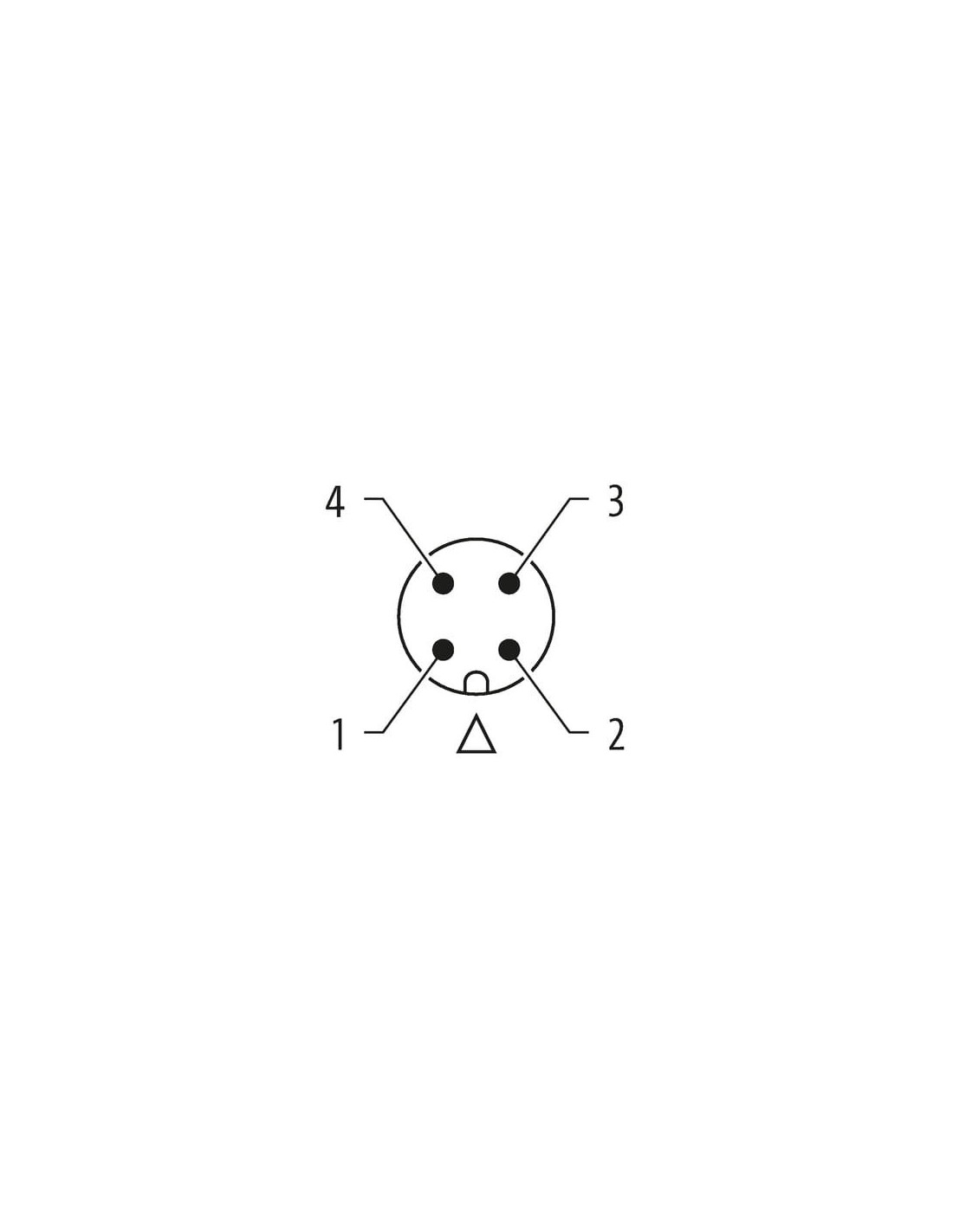

M12 – M12, 4-piny

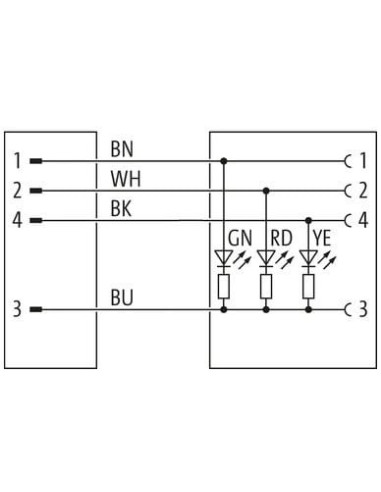

3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 254 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

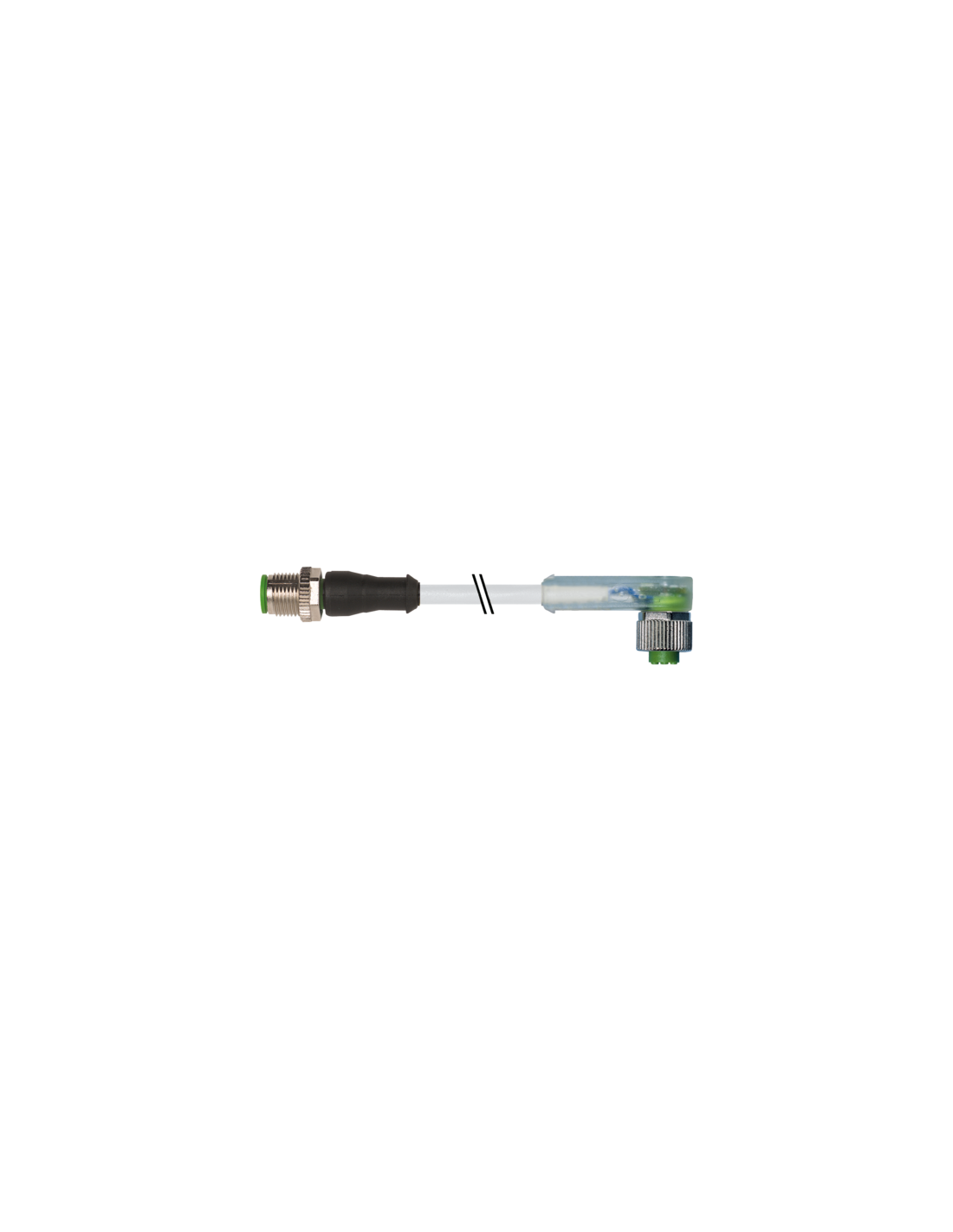

Złącze M12 męskiego prostego / M12 żeńskiego kątowego LED – profesjonalne rozwiązanie do automatyki
Złącze M12 męskie 0° / M12 żeńskie 90° LED o kodzie 7000-40343-2540100 to specjalistyczny przewód połączeniowy przeznaczony do wymagających aplikacji przemysłowych, automatyki oraz technologii maszynowej. Wysoka jakość wykonania oraz obecność wskaźników LED czynią ten produkt cenionym wyborem w profesjonalnych systemach sterowania i przesyłu sygnału.
Zastosowanie złącza M12 z LED – wszechstronność i bezpieczeństwo
Złącze M12 zostało zaprojektowane z myślą o zastosowaniach, gdzie liczy się szybkość i pewność podłączenia sygnału oraz zasilania, na przykład:
- Automatyka przemysłowa – czujniki, siłowniki, moduły wejść/wyjść
- Maszyny produkcyjne – okablowanie przewodów do sterowników PLC
- Instalacje transportu i logistyki – podłączanie komponentów linii produkcyjnych
- Systemy bezpieczeństwa – szybka diagnostyka dzięki zintegrowanym diodom LED
Budowa i cechy techniczne złącza M12 LED
Konstrukcja złącza obejmuje męską wtyczkę prostą oraz żeńską wtyczkę kątową (90°), oba elementy w standardzie M12 z czterema pinami (4-polowe), kodowanie A – typowy wybór dla układów sygnałowych i zasilających.
- Wskaźniki LED: czerwony, zielony, żółty – szybka diagnostyka stanu linii
- Odporność: IP65, IP66K oraz IP67 – gwarancja szczelności oraz odporności na kurz, wodę i trudne warunki środowiskowe
- Kabel: długość 1 m, wysokiej klasy powłoka PUR odporna na oleje i chemikalia, możliwość zamówienia innych długości
- Pozłacane styki: zapewniają niski opór elektryczny i ochronę przed korozją
- Konstrukcja mechaniczna: gwint montażowy M12x1, klucz SW13, blokada z cynkowego odlewu ciśnieniowego, powłoka niklowana
- Przewód czterożyłowy: kolory żył: brązowy, biały, niebieski, czarny; przewodniki miedziane wysokiej klasy
Dlaczego warto użyć złącza M12 męskiego/żeńskiego z LED?
Złącze M12 LED 7000-40343-2540100 pozwala na szybkie sprawdzenie ciągłości obwodu i poprawności podłączenia dzięki wbudowanym diodom LED – minimalizuje to czas serwisu i pozwala na bezbłędne diagnozowanie sygnałów. Kątowe wyprowadzenie żeńskiej wtyczki pozwala oszczędzić miejsce podczas instalacji w ciasnych przestrzeniach szaf sterowniczych czy maszyn.
Produkt gwarantuje wysoką niezawodność połączeń, odporność na wstrząsy oraz korozję dzięki trwałym materiałom i uszczelnieniu w klasie IP67. To sprawia, że nawet wymagające warunki pracy nie wpływają negatywnie na transmisję sygnału ani zasilania.
Typowe zastosowania przemysłowe i zalety złącza M12 LED
- Redukcja przestojów produkcji – szybka sygnalizacja statusu połączenia dzięki LED
- Prosta i szybka instalacja: standardowy gwint M12x1 oraz blokada bagnetowa
- Wysoka wytrzymałość przewodu: odporność na oleje, chemikalia, iskrzenie spawalnicze
- Bezhalogenowe i bezołowiowe materiały – bezpieczeństwo dla środowiska
- Nadaje się do dynamicznych aplikacji ruchomych (systemy C-track, zginanie, skręcanie)
Podsumowanie – profesjonalne złącze M12 do automatyzacji
Złącze M12 męskie 0° / M12 żeńskie 90° LED kod 7000-40343-2540100 to wytrzymałe, łatwe w instalacji rozwiązanie do połączeń sygnałowych i zasilających w systemach maszynowych, sterujących oraz liniach produkcyjnych – wszędzie tam, gdzie liczy się niezakłócone i szybkie wykrywanie problemów oraz pewność działania nawet w trudnych warunkach przemysłowych.
