Męski prosty – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

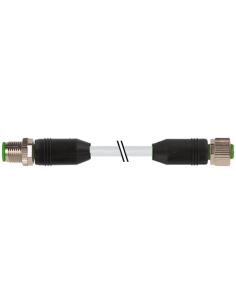

Konektor M12 męski prosty – M12 żeński kątowy 7000-40121-6141500 – profesjonalne połączenia przemysłowe
Konektor M12 męski prosty – M12 żeński kątowy o numerze katalogowym 7000-40121-6141500 to niezawodny przewód połączeniowy przeznaczony do wymagających aplikacji przemysłowych. Wyposażony w 4 piny oraz kabel o długości 15 m, zapewnia pewny przesył sygnałów i zasilania w automatyce przemysłowej, maszynach oraz liniach produkcyjnych.
Najważniejsze zalety złącza M12 z kablem PUR/PVC
Złącza M12 to jeden z najczęściej używanych standardów w instalacjach automatyki. Oferowany przewód wyposażony jest w:
- Proste złącze męskie i kątowe złącze żeńskie – elastyczność podczas montażu nawet w trudno dostępnych miejscach.
- Solidną powłokę z niklowanej stali cynkowej, gwarantującą trwałość połączenia.
- Stopień ochrony IP65, IP66K, IP67 zgodnie z normą EN IEC 60529 – odporność na kurz, wodę oraz inne zanieczyszczenia.
- Wytrzymały kabel o długości 15 metrów, wykonany z PVC/PUR, idealny zarówno do montażu stacjonarnego, jak i ruchomego.
- 4-żyłowy przewód (kolory: czarny, niebieski, biały, brązowy).
- Odporność chemiczna i na oleje – możliwość zastosowania w trudnych warunkach przemysłowych.
- Temperatura pracy: od -25°C do +85°C (złącze), od -30°C do +80°C (kabel – praca stała).
- Wytrzymałość elektryczna: do 250 V AC/DC.
Zastosowania przewodu M12 w przemyśle
Przewód połączeniowy M12 męski – M12 żeński doskonale sprawdza się w wielu sektorach przemysłu, takich jak:
- Automatyka przemysłowa i linie produkcyjne.
- Budowa maszyn i urządzeń.
- Robotyka i systemy transportu.
- Integracja systemów sterowania.
- Sensoryka i aplikacje pomiarowe.
Dzięki zastosowaniu kątowego złącza żeńskiego przewód umożliwia łatwe podłączenie urządzeń w miejscach o ograniczonej przestrzeni, co często ma miejsce w szafach sterowniczych czy kompaktowych maszynach.
Budowa i schemat połączeń – wygodna instalacja
Złącze M12 zapewnia szybki, pewny i bezpieczny montaż dzięki konstrukcji „włożone i przykręcone”. Uniwersalność rozwiązań przemysłowych umożliwia łatwą identyfikację przewodów dzięki zgodności pinów i kolorów żył. Zaciski posiadają śrubowe blokady, co zabezpiecza połączenie przed rozłączeniem na skutek drgań czy wstrząsów.
- Średnica zewnętrzna kabla: 5 mm.
- Kątowa rozeta SW13 ułatwiająca dokręcanie.
- Przewód możliwy do poprowadzenia w peszlu o średnicy wewnętrznej 10 mm.
Parametry i kompatybilność z wymaganiami przemysłowymi
Konektor M12 spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz standardów UL/cURus, zapewniając bezpieczeństwo i niezawodność eksploatacji. Oba końce wyposażone są w wysokiej jakości uszczelnienia, co gwarantuje ochronę przed wilgocią i kurzem nawet podczas intensywnego użytkowania.
Zastosowanie wysokiej klasy materiałów wyklucza zawartość substancji szkodliwych, takich jak ołów, kadm, FCKW czy silikon (zgodność z dyrektywą RoHS).
Dlaczego warto wybrać połączenie M12?
Profesjonalne przewody połączeniowe M12 to gwarancja niezawodności, szybki montaż i trwałość nawet w trudnych warunkach pracy. Sprawdzają się zarówno w instalacjach wymagających regularnego przemieszczania kabli, jak i w montażu stacjonarnym, gdzie wymagana jest szczelność, odporność na wodę i zanieczyszczenia oraz długotrwała pewność połączenia.
