Dostępny

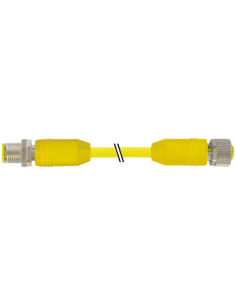

Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 732 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód połączeniowy M12 5-pinowy – Złącze M12 proste/proste, 7,5 m PUR
Przewód połączeniowy M12 St.ger. na M12 nr 7000-40041-7320750 to uniwersalne rozwiązanie przeznaczone do niezawodnego przesyłu sygnałów i zasilania w aplikacjach przemysłowych. Złącze posiada standard M12 z 5-pinowym układem i prostym wyjściem, co zapewnia łatwą instalację oraz pewność połączeń, nawet w wymagających warunkach pracy.
Zastosowanie przewodu M12 – automatyka, robotyka, przemysł
Kabel M12 z obustronnym złączem prostym doskonale sprawdzi się w systemach automatyki przemysłowej, robotyce, liniach produkcyjnych, urządzeniach transportu bliskiego, a także w maszynach wymagających szybkiego i bezpiecznego połączenia sygnałowego lub zasilającego. Może być stosowany zarówno do czujników, siłowników, jak i innych elementów wykonawczych.
- Typowe zastosowania: deski sterownicze, szafy sterownicze, maszyny CNC, urządzenia automatyzacji linii produkcyjnych
- Doskonale nadaje się do łączenia komponentów w przemyśle spożywczym, chemicznym i motoryzacyjnym
Budowa złącza i trwałość – M12, kodowanie A, PUR
Złącze wykorzystywane w przewodzie to M12, 5-pinowe, kodowanie A, wykonane z wysokiej jakości tworzyw sztucznych oraz elementów metalowych pokrytych niklem, co gwarantuje odporność na uszkodzenia mechaniczne i agresywne media. Złącze znajduje zastosowanie w miejscach o podwyższonym narażeniu na oleje, smary oraz typowe środki chemiczne wykorzystywane w przemyśle.
Płaszcz przewodu wykonany z PUR cechuje się elastycznością, trwałością oraz odpornością na ścieranie, promieniowanie UV, płomienie i wiele środków chemicznych. Przewód ma także dużą odporność na wielokrotne zginanie oraz skręcanie, co umożliwia jego użycie w aplikacjach dynamicznych.
- Stopnie ochrony: IP65, IP66K, IP67 (połączenie włożone, przykręcone)
- Przewód 5-żyłowy o przekroju 0,34 mm² – pozwala na przesył zarówno sygnałów sterujących, jak i zasilania
- Wytrzymałość temperaturowa: praca w zakresie od -25°C do +85°C (przy pracy stałej kabel do -40°C / +90°C)
Bezpieczeństwo i normy – przewód M12 w środowisku przemysłowym
Konstrukcja produktu spełnia wymagania normy DIN EN 61076-2-101 (M12), a zastosowanie komponentów bezhalogenowych, bezołowiowych i wolnych od kadmu gwarantuje bezpieczeństwo użytkowania oraz ochronę środowiska. Dodatkowo przewód jest odporny na płomień zgodnie ze standardami UL 1581 i IEC 60332-2-2.
- Znamionowe napięcie pracy: do 125 V AC/DC (dla złącza), do 300 V (dla kabla)
- Znamionowy prąd pracy: do 4/4,5 A
- Odporność na skręcanie: nawet 2 miliony cykli; odporny na ruchome aplikacje (C-track)
Przewód M12 – schematy i oznaczenia
Zastosowanie standardu kodowania A oraz przejrzyste oznaczenia kolorystyczne przewodów (brązowy, biały, czarny, niebieski, szary) ułatwiają szybkie podłączenie według uniwersalnej rozpiski złącza M12.
Prezentowane schematy pozwalają na łatwe sprawdzenie rozkładu pinów – zarówno od strony gniazda, jak i wtyku, co znacznie ułatwia pracę serwisową oraz integrację w istniejących układach automatyki.
Najważniejsze cechy przewodu M12 7000-40041-7320750
- Męskie i żeńskie proste złącze M12, 5-pinowe, kodowanie A
- Wytrzymały płaszcz PUR – ochrona przed czynnikami zewnętrznymi
- Długość przewodu: 7,5 metra – optymalna do większości aplikacji przemysłowych
- Wysoka odporność na płomienie, oleje i promieniowanie UV
- Atrakcyjny kompromis między giętkością a odpornością na zginanie i skręcanie
- Spełnia rygorystyczne normy międzynarodowe dotyczące przewodów i złącz przemysłowych
