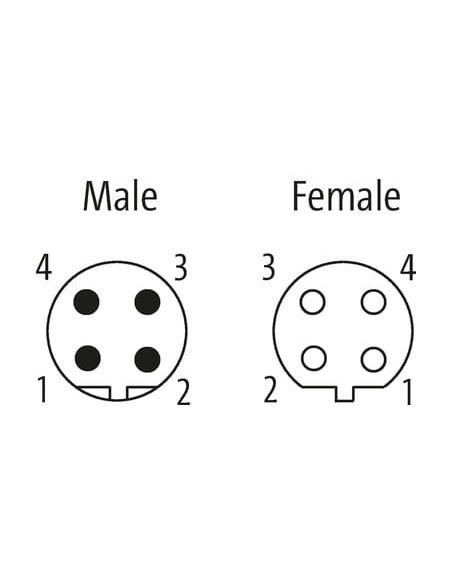

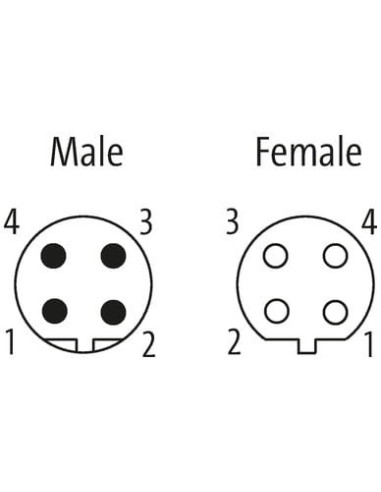

Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

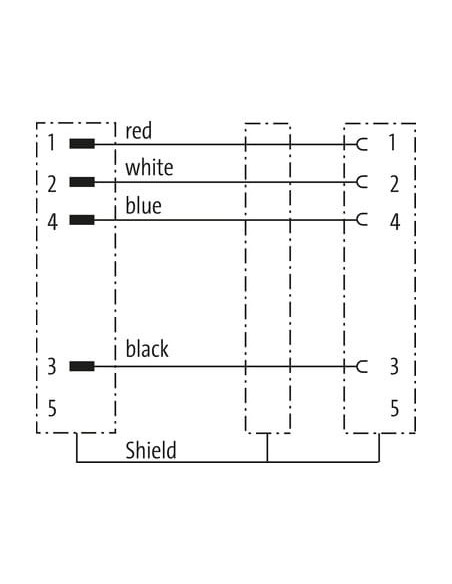

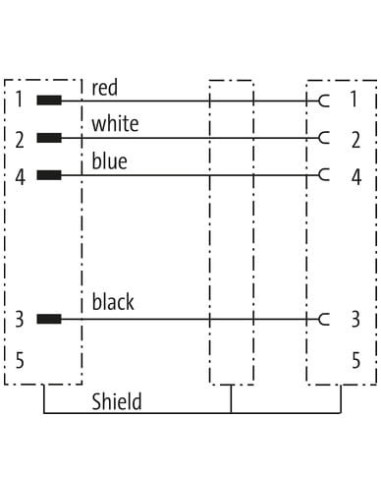

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor męski prosty – M12 żeński prosty 7000-44032-8030100 – Przewód hybrydowy PUR 1m
Konektor męski prosty – M12 żeński prosty o długości 1 metra to wysokiej jakości przewód połączeniowy, zaprojektowany do profesjonalnych zastosowań przemysłowych. Produkt wyróżnia się solidną budową, trwałością oraz odpornością na niekorzystne warunki środowiskowe, co czyni go doskonałym wyborem zarówno do aplikacji automatyki, jak i transmisji danych czy zasilania.
Złącze M12 – Parametry i zastosowanie
Złącze M12 kodowane w systemie B (4-piny), ekranowane, zapewnia niezawodne i odporne na zakłócenia połączenia elektryczne, nawet w trudnych warunkach przemysłowych. Konektor wykorzystuje standard gwintu M12 x 1 i spełnia normę DIN EN 61076-2-101, co gwarantuje kompatybilność z popularnymi systemami przemysłowymi.
- Bardzo dobra odporność mechaniczna – płaszcz PUR
- Odporność na oleje i chemikalia – sprawdzi się w automatyce, robotyce oraz maszynach przemysłowych
- Maksymalna szczelność IP67 przy poprawnym zamocowaniu
- Zabezpieczenie przeciwwstrząsowe zapewnia długą żywotność w środowiskach o dużej dynamice pracy
Możliwości zastosowania przewodu M12
Konektor M12 4-pinowy jest powszechnie używany w szerokim zakresie aplikacji:
- Przemysł automatyki i robotyki – łączenie czujników, siłowników, przetworników i enkoderów
- Systemy transmisji danych i zasilania – przewód hybrydowy umożliwia jednoczesną transmisję sygnału oraz energii
- Maszyny pakujące oraz linie produkcyjne
- Instalacje przemysłowe, w środowiskach o wysokiej wilgotności lub narażonych na działanie olejów
Trwałość i bezpieczeństwo – zalety wykonania
Obudowa z tworzywa sztucznego zabezpiecza przewód przed uszkodzeniami mechanicznymi oraz wpływem agresywnych substancji. Dzięki zastosowaniu materiałów takich jak PUR i PE, przewód jest bezołowiowy, bezhalogenowy i wolny od FCKW. Ekran miedziany oraz folia aluminiowa zapewniają wysoką odporność na zakłócenia elektromagnetyczne.
Złącza wyposażono w blokadę wykonaną z cynkowego odlewu ciśnieniowego z powłoką niklowaną, co podnosi trwałość oraz niezawodność przy wielokrotnym użytkowaniu.
Zalety konstrukcyjne i instalacyjne przewodu
- Łatwy montaż – przyłącze typu “włożone, przykręcone”, z zabezpieczeniem przeciwwstrząsowym
- Duży zakres temperatur roboczych: od -40°C do 85°C (kabel), od -25°C do 85°C (złącza)
- Wysoka odporność na zginanie – wytrzymuje nawet 1 milion cykli pracy w prowadniku kablowym
- Kodowanie kolorystyczne przewodów – ułatwia identyfikację podczas instalacji
- Maksymalne napięcia i natężenia odpowiednie dla aplikacji przemysłowych
Typowe zastosowania konektora M12 7000-44032-8030100
- Połączenia w szafach sterowniczych
- Podłączanie urządzeń oraz automatyki przemysłowej
- Budowa maszyn i linii produkcyjnych
- Aplikacje, w których kluczowa jest trwałość i odporność na zakłócenia oraz oleje
Konektor męski prosty – M12 żeński prosty pozwala na szybkie i niezawodne wykonywanie połączeń w wymagających środowiskach przemysłowych, gwarantując bezpieczeństwo transmisji sygnału i zasilania. Fioletowa izolacja ułatwia organizowanie przewodów w instalacjach, a zgodność z normami międzynarodowymi to gwarancja jakości i bezpieczeństwa użytkowania.
