Dane techniczne
| Dopuszczalna średnica kabla | 5-13 mm |
| Dopuszczenie | c CSA us (OL) |
| Funkcja elementu przełączającego | Przełącznik, jednobiegunowy |
| Information on materials, cable connector | PA |
| Kolor obudowy | Szary |
| Maks. prąd wyjściowy AC | od 3000 mA |
| Maks. prąd wyjściowy DC | od 3000 mA |
| Materiał kątownika mocującego | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał obudowy podstawy | Aluminium-odlew ciśnieniowy |
| Materiał pierścienia osadczego rozprężnego | Stal wysokostopowa, nierdzewna |
| Materiał pokrywy | PC |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tarczy | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal wysokostopowa, nierdzewna |
| Materiał wskaźnika | PC |
| Materiał zaślepki | PA |
| Możliwy do podłączenia nominalny przekrój przewodu | 0,25 - 2,5 mm2 |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2- 6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068- 2-27 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Przepust dla kabla | M20x1,5 |
| Przyłącze elektryczne | Zaciski śrubowe, 10-pin |
| Safety Integrity Level (SIL) | SIL 2 |
| Sposób montażu | Na kołnierzu wg ISO 5211, Przy pomocy kątownika mocującego |
| Sposób pomiaru | mechaniczny/elektryczny |
| Stopień ochrony | IP67, NEMA 4/4X |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 800 g |
| Wskaźnik położenia | Żółty/czerwony |
| Wyjście dwustanowe | Z stykami |
| Zakres napięcia roboczego AC | 0-250 V |
| Zakres napięcia roboczego DC | 0-30 V |
| Zakres ustawienia monitorowanego kąta | 0 - 90 deg |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU dla niskich napięć |
| Znak KC | KC-EMV |

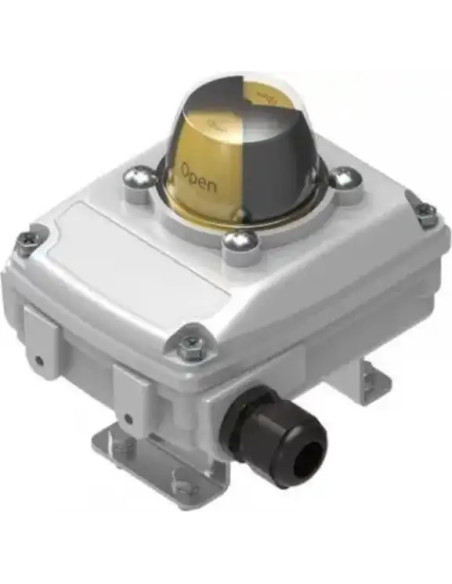

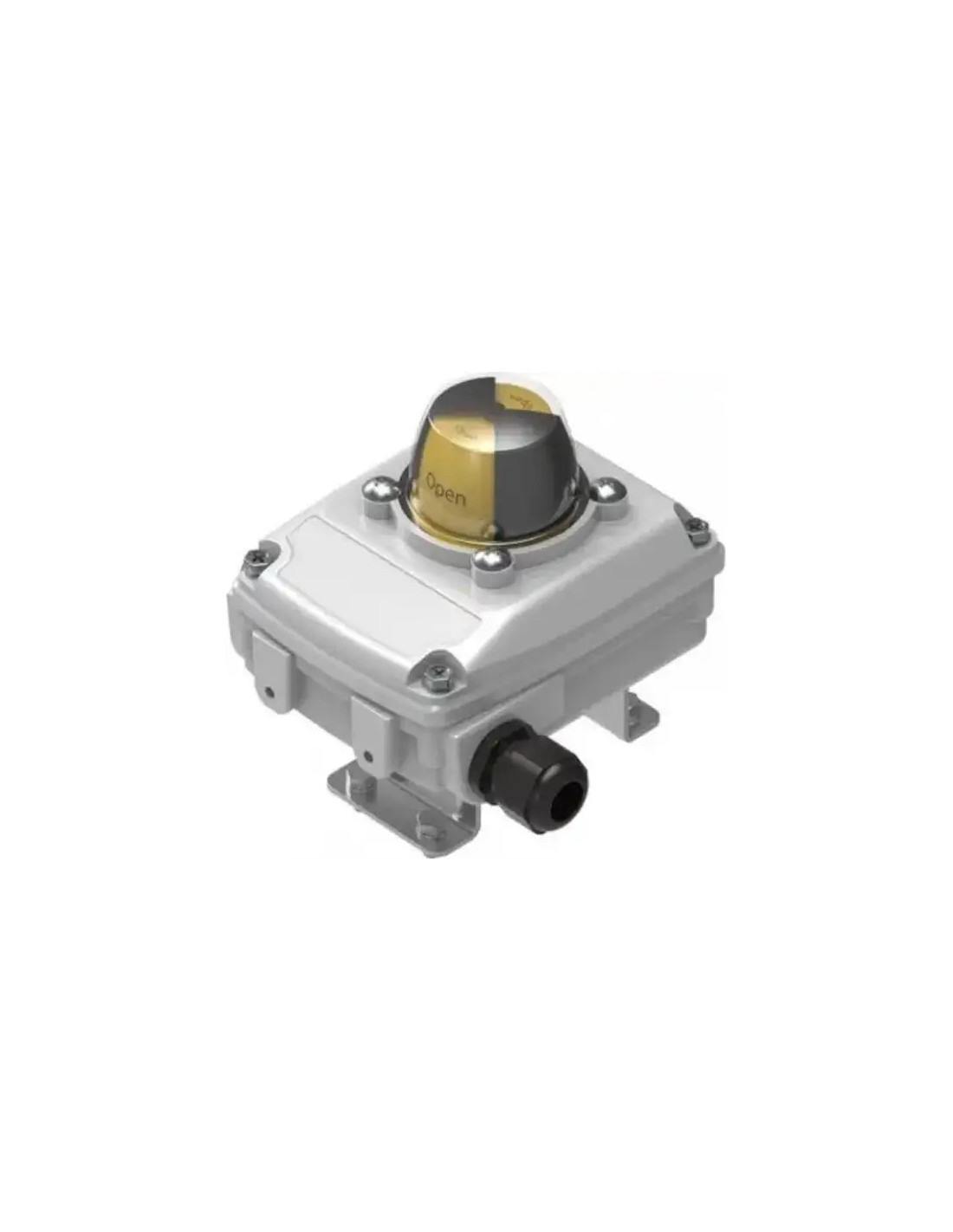

Skrzynka wyłączników krańcowych 30x80 pod trzpień 20 mm – Wytrzymałość i precyzja sterowania
Skrzynka wyłączników krańcowych SRBC-CA3-YR90-MW-22A-1W-C2P20 to niezawodne rozwiązanie do monitorowania i sygnalizowania położenia elementów wykonawczych w instalacjach automatyki przemysłowej. Stosowana jest zarówno w systemach przemysłowych, jak i w środowiskach o wysokich wymaganiach dotyczących odporności na warunki atmosferyczne. Dzięki kompaktowej obudowie o wymiarach 30x80 mm i solidnej konstrukcji umożliwia długotrwałą, bezawaryjną pracę, nawet w trudnych warunkach.
Najważniejsze zalety i cechy produktu SRBC-CA3-YR90-MW-22A-1W-C2P20
- Wysoka jakość wykonania – obudowa z odlewanego ciśnieniowo aluminium oraz elementy ze stali nierdzewnej zapewniają trwałość i odporność na korozję.
- Wodoszczelność i ochrona IP67 – skrzynka jest odporna na pył i zalanie wodą, co gwarantuje bezpieczną pracę w wymagających warunkach przemysłowych.
- Szeroki zakres temperatury pracy – sprawdza się w temperaturach od -20°C do 80°C.
- Precyzyjny wskaźnik położenia – czytelny, żółto-czerwony wskaźnik pozycji ułatwia natychmiastową identyfikację stanu siłownika lub zaworu.
- Łatwy montaż – możliwość instalacji na kołnierzu według normy ISO 5211 lub za pomocą dołączonego kątownika mocującego.
- Bezpieczne połączenie – zaciski śrubowe 10-pin umożliwiają łatwe i pewne podłączenie przewodów o przekroju od 0,25 do 2,5 mm2.
- Dwustanowe wyjście sygnałowe – z przełącznikami jednobiegunowymi, odpowiednie do systemów sterowania i monitoringu.
- Normy i certyfikaty – zgodność z dyrektywą EU RoHS, Safety Integrity Level SIL 2 oraz atesty c CSA us (OL) i KC-EMV.
Zastosowania skrzynki wyłączników krańcowych
Produkt SRBC-CA3-YR90-MW-22A-1W-C2P20 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – monitorowanie położenia zaworów i siłowników w systemach pneumatycznych i hydraulicznych.
- Energetyka i instalacje technologiczne – kontrola pozycji urządzeń wykonawczych, zapewniająca bezpieczeństwo procesów.
- Przemysł chemiczny, spożywczy i wodno-kanalizacyjny – obszary, w których wymagana jest wysoka odporność na wilgoć i agresywne czynniki środowiskowe.
- Transport i logistyka – weryfikacja pozycji kontenerów i klap, zapewniająca właściwy przebieg procesów transportowych.
Funkcjonalność i dodatkowe informacje techniczne
Skrzynka wyłączników krańcowych zapewnia monitorowanie kąta obrotu 0-90°, co czyni ją idealną do współpracy z większością siłowników obrotowych i zaworów motylkowych. Odpowiednio dobrana konstrukcja wewnętrzna pozwala na niezawodne i stabilne działanie elementów przełączających, nawet przy wysokim poziomie wibracji oraz wstrząsów, zgodnie z normami EN 60068-2-6 oraz EN 60068-2-27.
Dzięki uniwersalnemu podejściu do montażu oraz konstrukcji umożliwiającej łatwe podłączenie przewodów, SRBC-CA3-YR90-MW-22A-1W-C2P20 to efektywne rozwiązanie do zdalnego monitorowania i sterowania, dostosowane do pracy z sygnałem zarówno AC (do 250 V), jak i DC (do 30 V), o maksymalnym prądzie wyjściowym 3000 mA.
