Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 1,8 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowan |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniow |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 20,1 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 20,1 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T11 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F03 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1275 g |
| Wałek łączący, głębokość | od 12 mm mm |
| Wielkość napędu wykonawczego | 20 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

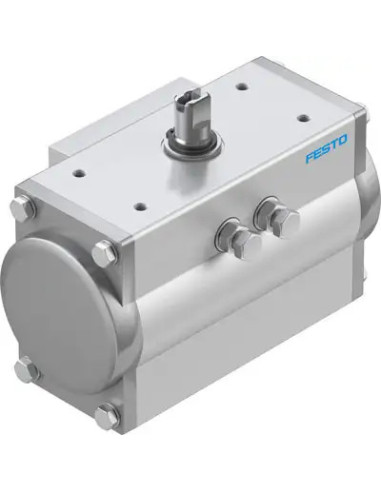

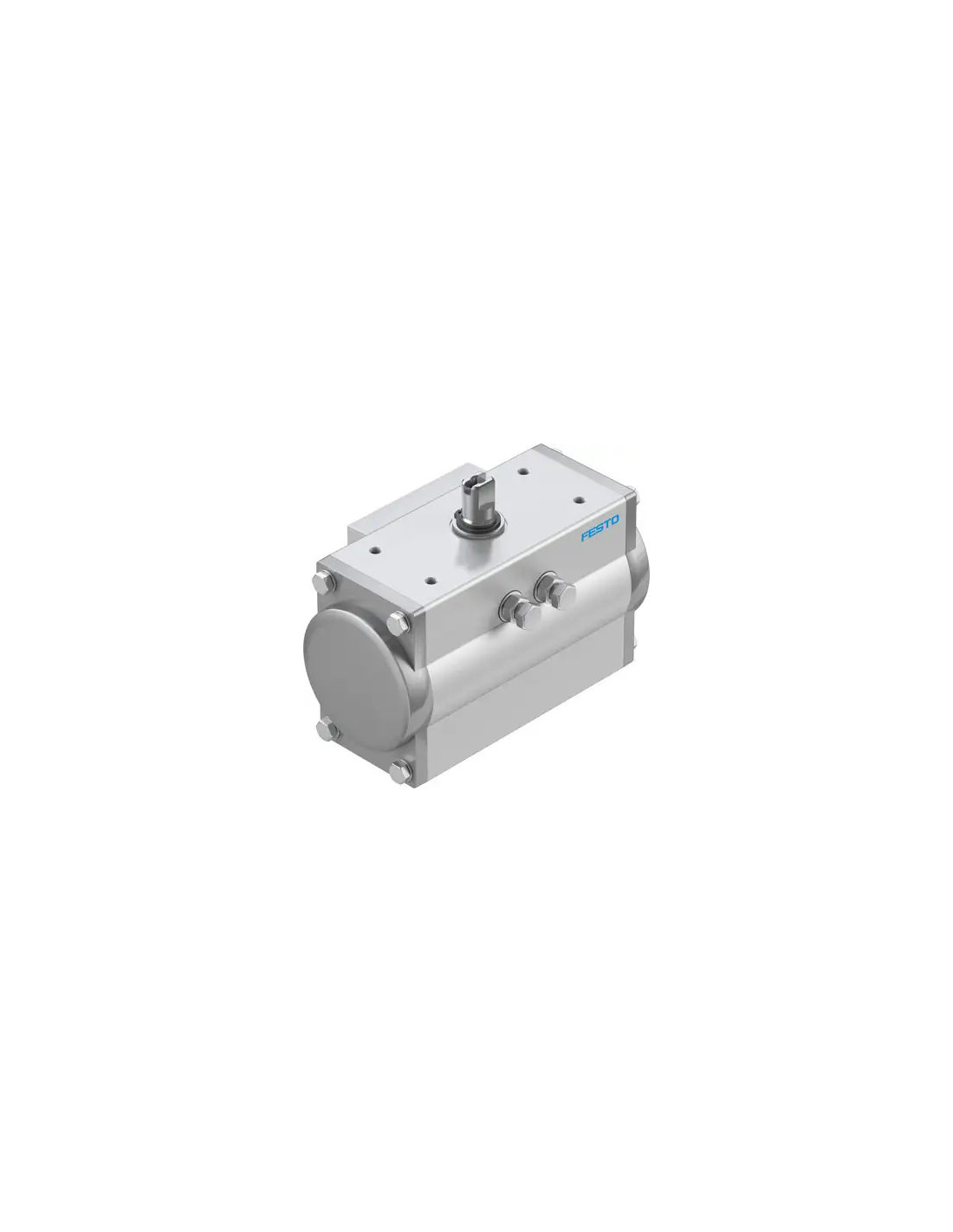

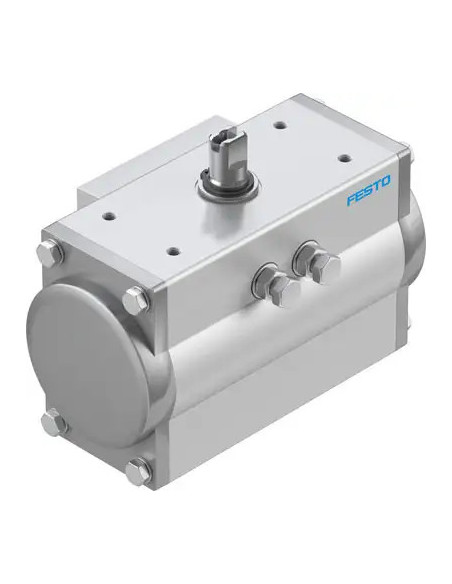

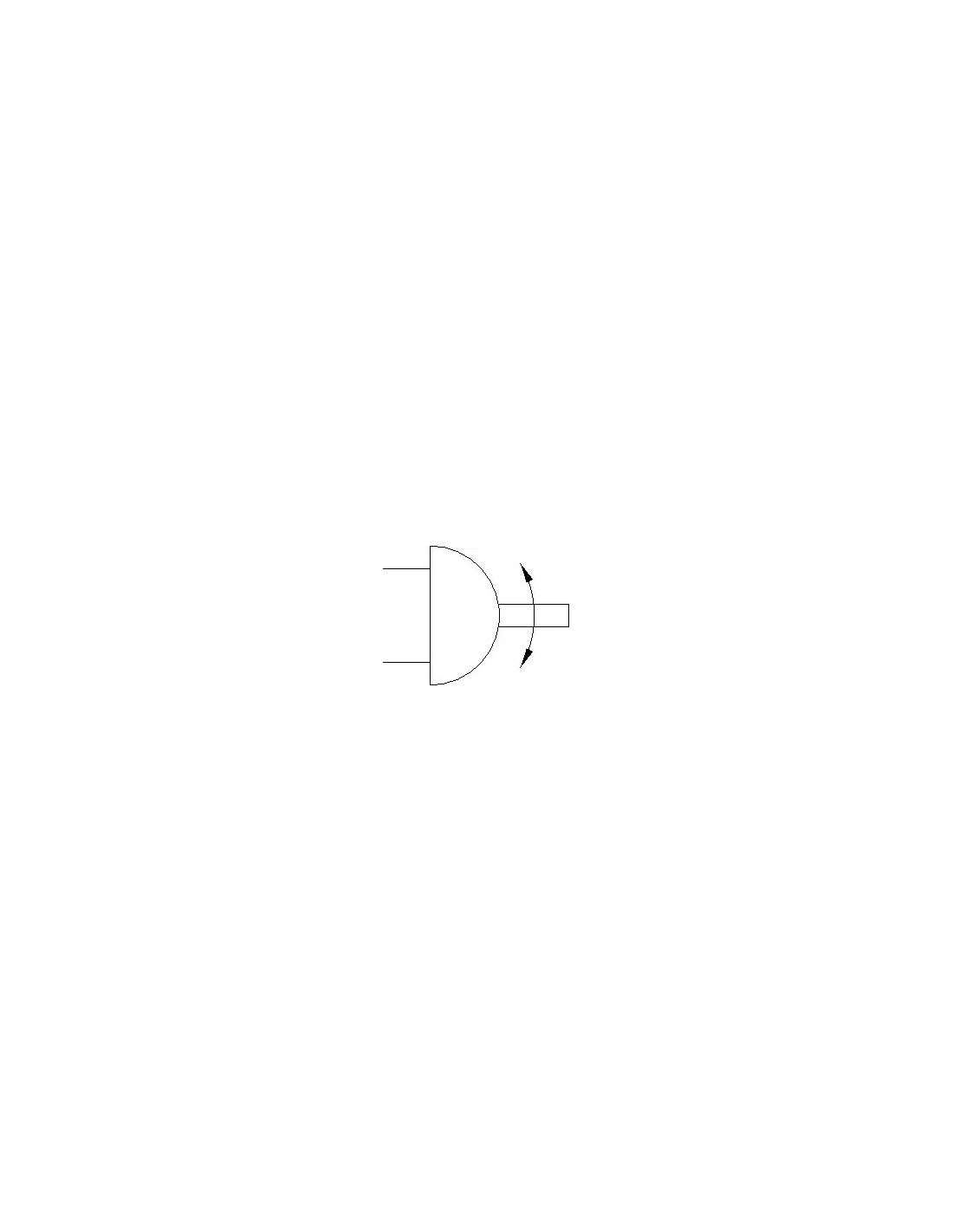

Napęd wahadłowy Festo DFPD-20-RP-90-RD-F03 – Precyzyjne sterowanie obrotem dla automatyki przemysłowej
Napęd wahadłowy Festo DFPD-20-RP-90-RD-F03 to wysokiej jakości siłownik pneumatyczny o momencie obrotowym wynoszącym 20 Nm, przeznaczony do precyzyjnego sterowania ruchem obrotowym w zakresie 90°. Urządzenie posiada standardowy montaż ISO 5211 F03 z kwadratem 9 mm, co umożliwia łatwą integrację z zaworami motylkowymi, kulowymi oraz innymi komponentami automatyki procesowej.
Zalety napędu wahadłowego Festo DFPD
- Duża wszechstronność zastosowania – kompatybilność z normą ISO 5211 zapewnia łatwy montaż i szerokie możliwości adaptacji w różnych aplikacjach przemysłowych.
- Bezpieczeństwo pracy – napęd spełnia wymagania ATEX dla stref zagrożonych wybuchem (II 2G i II 2D), umożliwiając bezpieczną eksploatację w przemyśle chemicznym, rafineryjnym oraz spożywczym.
- Certyfikowana niezawodność – posiada certyfikaty DNVGL oraz TÜV Rheinland, a także zgodność z SIL (IEC 61508, ISO 13849), co pozwala na stosowanie w systemach wymagających wysokiego poziomu niezawodności i funkcji bezpieczeństwa.
- Wytrzymała konstrukcja – korpus i elementy wykonane z anodowanego aluminium, stali nierdzewnej i POM zapewniają długą żywotność, nawet w trudnych warunkach eksploatacyjnych.
- Kompaktowe wymiary i niska masa – przy wadze od 1275 g oraz niewielkich gabarytach montaż jest szybki i wygodny, nawet w ograniczonych przestrzeniach.
Zastosowania pneumatycznego napędu wahadłowego Festo
Napęd wahadłowy DFPD-20-RP-90-RD-F03 znajduje zastosowanie w systemach automatyki przemysłowej, takich jak:
- Automatyczne sterowanie zaworami przemysłowymi (kulowe, motylkowe, zasuwy)
- Maszyny procesowe wymagające obrotu 90°
- Instalacje technologiczne w branży chemicznej, spożywczej i farmaceutycznej
- Systemy bezpieczeństwa w strefach zagrożonych wybuchem, zgodne z ATEX
- Zastosowania na jednostkach pływających i w instalacjach morskich
Charakterystyka funkcjonalna napędu DFPD-20-RP-90-RD-F03
Dwustronne działanie siłownika umożliwia sterowanie ruchem w obu kierunkach, z regulacją położenia końcowego w zakresie ±5°. Wysoki poziom bezpieczeństwa funkcjonalnego pozwala na stosowanie w instalacjach wymagających realizacji funkcji bezpieczeństwa (Safety Integrity Level do SIL 3 w architekturze redundantnej). Materiał wykonania oraz odporność na korozję czynią napęd odpowiednim do pracy także w środowiskach agresywnych.
Dlaczego warto stosować napęd wahadłowy Festo DFPD-20-RP-90-RD-F03?
- Precyzyjne sterowanie ruchem obrotowym
- Niezawodność potwierdzona międzynarodowymi certyfikatami
- Zgodność z normami ATEX oraz wymaganiami bezpieczeństwa SIL
- Uniwersalność montażu – interfejs ISO 5211 F03
- Długa żywotność (MTTFd ponad 1100 lat)
Pneumatyczny napęd wahadłowy DFPD-20-RP-90-RD-F03 firmy Festo to gwarancja stabilnej i bezpiecznej pracy w kluczowych aplikacjach przemysłowych, gdzie liczy się precyzja, niezawodność oraz bezpieczeństwo użytkowania.
