Dane techniczne
| Rozmiar | G 1/8 |
| Ilość zaworów | 7 |
| A | 192 |
| B | 178 |
| C | 60 |
| D | 20 |
| E | 20,5 |
| F | 24 |
| G | G 1/4 |
| H | 7 |
| ØL | 5,5 |

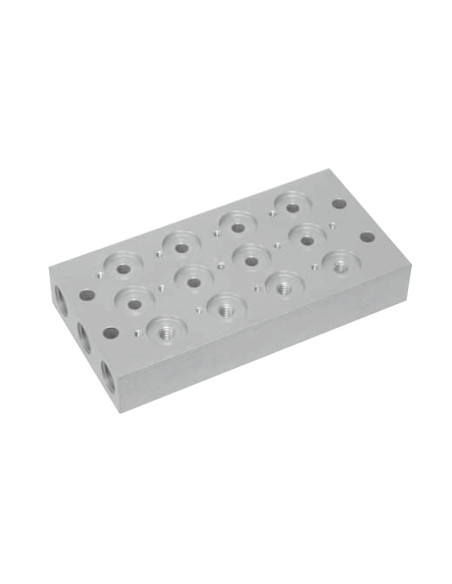

Płyta zaworowa do zaworów rozdzielających G 1/8 – zastosowanie i zalety
Płyta zaworowa do zaworów rozdzielających G 1/8 marki AZ Pneumatica (kod produktu: 00.057.2) umożliwia montaż 7 zaworów w jednym bloku, co przekłada się na efektywne wykorzystanie przestrzeni w układzie pneumatycznym. Taka konstrukcja zapewnia wyższą wydajność pracy oraz łatwiejszą konserwację poszczególnych elementów. Jest szczególnie polecana w zakładach produkcyjnych oraz w przemyśle, gdzie wymagana jest szybka i niezawodna praca systemów sterujących.
Płyta wykonana jest z materiałów wysokiej jakości, co wpływa na jej odporność mechaniczną i szczelność połączeń. Zastosowanie standardowych gwintów G 1/8 oraz dodatkowego złącza G 1/4 zdecydowanie ułatwia integrację z istniejącymi lub nowo projektowanymi instalacjami. Dzięki kompaktowym wymiarom płyty możliwe jest zaoszczędzenie miejsca w szafach sterowniczych lub na stanowiskach pracy, a jednocześnie zachowanie optymalnych parametrów przepływu.
- Możliwość montażu 7 zaworów w jednym miejscu
- Kompaktowe wymiary ułatwiające konfigurację systemu
- Standardowe gwinty zapewniające elastyczność podłączeń
- Solidna konstrukcja odporna na obciążenia mechaniczne
- Wysoka szczelność dla bezawaryjnej pracy zaworów
Dane techniczne płyty zaworowej G 1/8
Rozmiar gwintu: G 1/8
Ilość zaworów: 7
Wymiary:
- A: 192 mm
- B: 178 mm
- C: 60 mm
- D: 20 mm
- E: 20,5 mm
- F: 24 mm
- G (gwint): G 1/4
- H: 7 mm
- Średnica otworu (ØL): 5,5 mm
Odpowiednie dopasowanie wymiarów sprawia, że płyta zaworowa G 1/8 może być stosowana w wielu rozwiązaniach pneumatycznych, takich jak układy sterowania, systemy robotyki czy linie montażowe. Montaż płyty jest prosty i intuicyjny, co skraca czas instalacji oraz ewentualnej wymiany podzespołów.
