Dane techniczne
| Długość kabla | od 0,3 m |
| Dokładność FS | od 2 %FS |
| Dopuszczenie | RCM Mark |
| Funkcja elementu przełączającego | Można przełączyć na |
| Funkcja przełączania | Dowolnie programowalny |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. prąd wyjściowy | od 100 mA |
| Materiał obudowy | Wzmocnione PA, PC |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Metoda pomiarowa | Piezorezystancyjny czujnik ciśnienia z wskazaniem |
| Mierzona wielkość | Ciśnienie względne |
| Opcje ustawień | Teach-In |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | QS-4 |
| Przyłącze elektryczne | Kabel z wtyczką, Wg EN 60947-5-2, Konstrukcja okrągła, 4-pin, M8x1 |
| Regulacja histerezy | 0 - 90 % |
| Sposób montażu | Montaż na pulpicie |
| Stopień ochrony | IP65 |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Typ wyświetlacza | Podświetlany-LCD |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 61 g |
| Wartość końcowa zakresu pomiaru ciśnienia | od 10 bar |
| Wartość początkowa zakresu pomiaru ciśnienia | od 0 bar |
| Wskaźnik stanu przełączania | Żółta dioda LED |

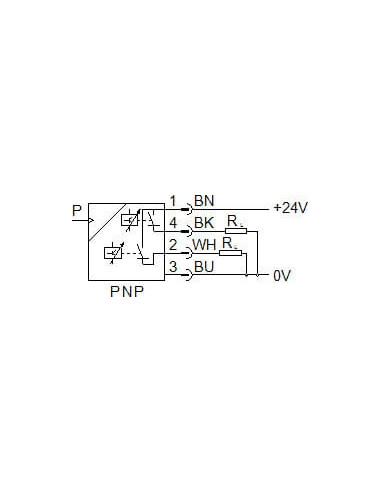

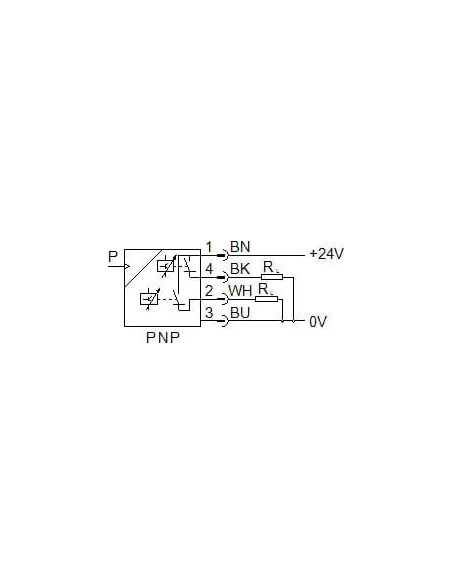

| Wyjście dwustanowe | 2xPNP |
| Zabezpieczenie | PIN-Code |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Obwód impulsowy |
| Zakres napięcia roboczego DC | 15 - 30 V |
| Zakres nastawy wartości progowej | 0 - 100 % |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |

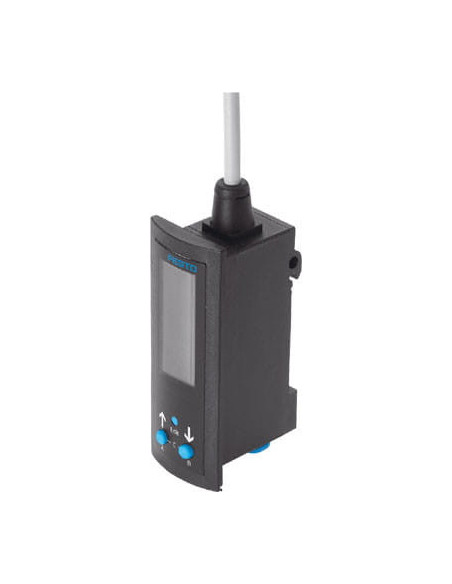

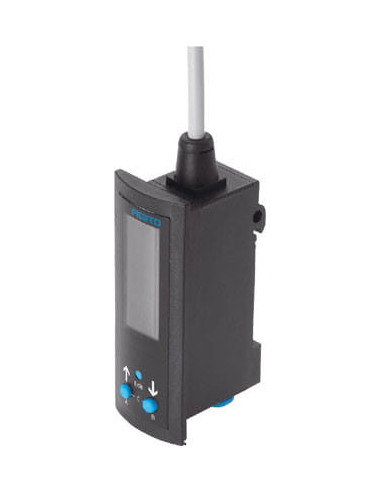

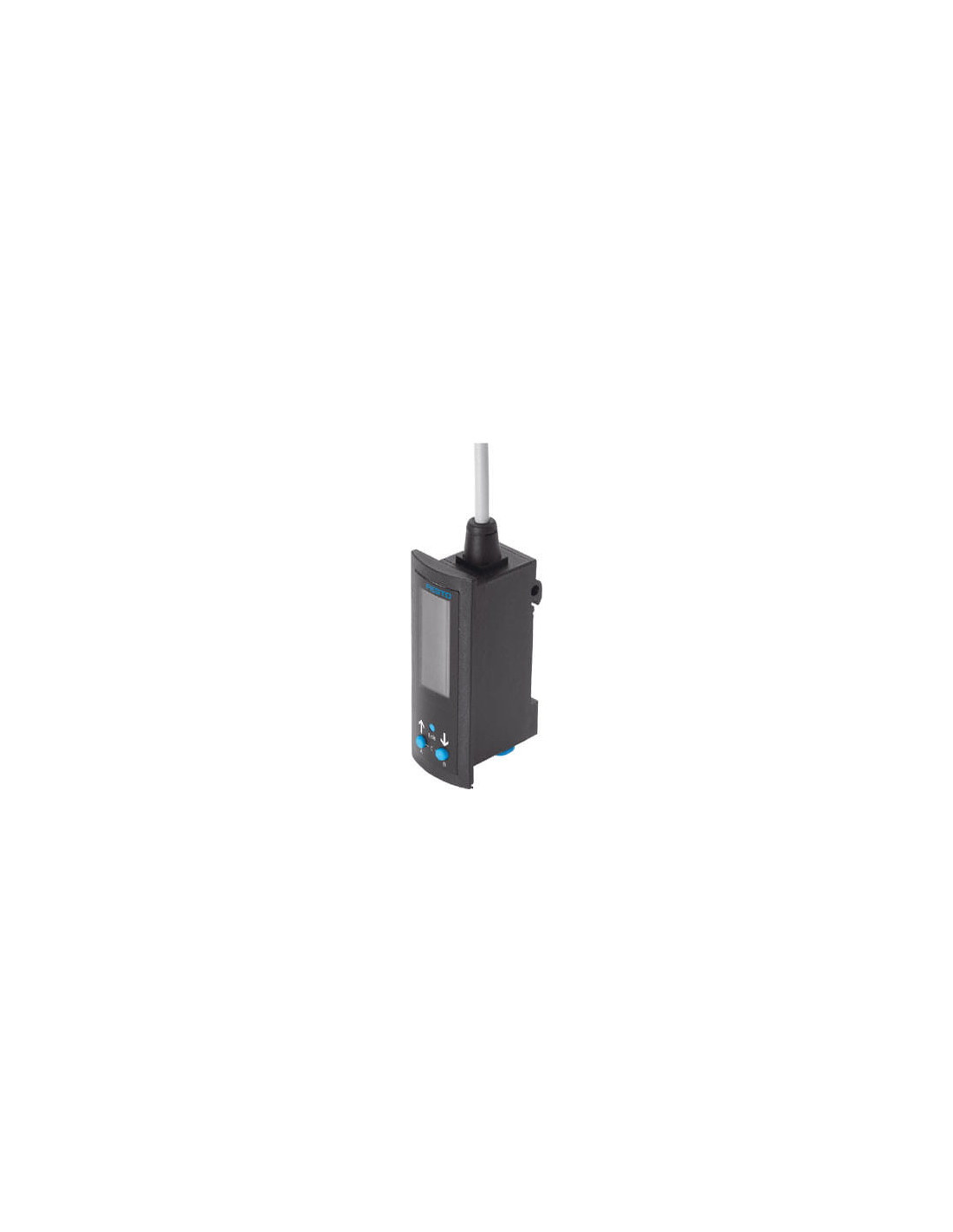

Czujnik ciśnienia SDE3-D10S-B-FQ4-2P-M8 FESTO – precyzyjna kontrola ciśnienia
Czujnik ciśnienia SDE3-D10S-B-FQ4-2P-M8 FESTO to nowoczesne urządzenie przeznaczone do monitorowania i kontroli ciśnienia w systemach pneumatycznych. Wyposażony w piezorezystancyjny przetwornik oraz podświetlany wyświetlacz LCD, zapewnia precyzyjny odczyt i wygodę obsługi even w wymagających warunkach przemysłowych.
Zastosowania czujnika ciśnienia FESTO SDE3 – wszechstronne możliwości
Czujniki ciśnienia FESTO znajdują zastosowanie w szerokiej gamie aplikacji przemysłowych. Są szczególnie polecane do:
- Monitorowania sprężonego powietrza w nowoczesnych instalacjach pneumatycznych.
- Kontroli ciśnienia w maszynach automatyki przemysłowej oraz procesach produkcyjnych.
- Systemów wykrywania nieszczelności oraz detekcji różnic ciśnienia.
- Zastosowań wymagających precyzyjnych przełączeń progowych (dowolnie programowalny punkt przełączenia, funkcja Teach-In).
- Integracji z rozbudowanymi układami sterowania dzięki wyjściom 2xPNP oraz komunikacji zgodnej z normą EN 60947-5-2.
Dlaczego warto wybrać czujnik ciśnienia SDE3 FESTO?
Solidna i kompaktowa konstrukcja gwarantuje niezawodność w środowiskach przemysłowych. Obudowa wykonana z wzmocnionych materiałów PA i PC zapewnia odporność mechaniczną oraz średnią odporność na korozję (CRC2). Urządzenie spełnia normy IP65, dzięki czemu jest zabezpieczone przed pyłem i strumieniem wody.
Czujnik nadaje się do pracy zarówno ze sprężonym powietrzem nieolejonym, jak i olejonym (zgodność z ISO8573-1:2010). Wysoka dokładność pomiaru oraz możliwość płynnej regulacji histerezy i progów przełączania czynią go uniwersalnym rozwiązaniem do wielu zastosowań.
Kluczowe funkcje czujnika ciśnienia – SDE3-D10S-B-FQ4-2P-M8 FESTO
- Zakres pomiarowy do 10 bar – idealny do większości aplikacji pneumatycznych.
- Podświetlany wyświetlacz LCD – czytelne wskazania w każdych warunkach.
- Swobodna pozycja montażu i kompaktowe wymiary umożliwiają łatwą integrację w ograniczonych przestrzeniach.
- Sygnalizacja stanu za pomocą żółtej diody LED.
- Wysoki poziom bezpieczeństwa – PIN-Code, zabezpieczenie przed zwarciem oraz odwrotną polaryzacją.
- Zgodność z wymaganiami RoHS, bez użycia miedzi i PTFE – ekologiczne wykonanie.
- Możliwość indywidualnej konfiguracji parametrów za pomocą funkcji Teach-In.
Typowe branże i możliwości integracji
Czujnik doskonale sprawdzi się w branżach takich jak: automatyka przemysłowa, produkcja opakowań, przemysł spożywczy, laboratoria, technika medyczna oraz wszędzie tam, gdzie wymagana jest precyzyjna kontrola i monitoring ciśnienia.
Kompaktowa budowa oraz niezawodność sprawiają, że czujnik SDE3-D10S-B-FQ4-2P-M8 FESTO to uniwersalne rozwiązanie zarówno dla nowych aplikacji, jak i modernizacji istniejących systemów pneumatycznych.
