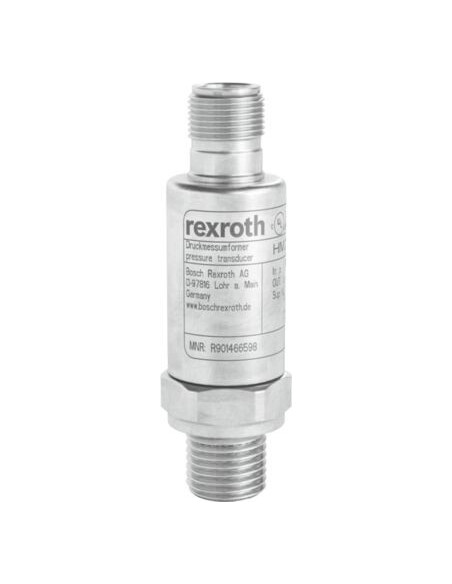

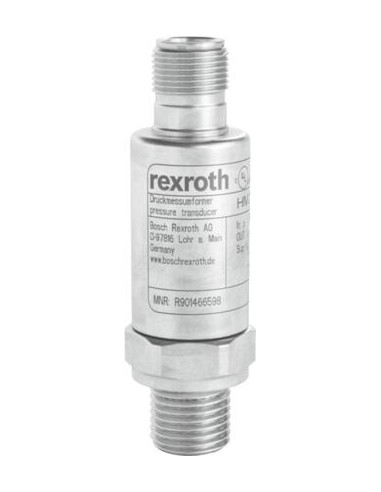

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 160 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 160 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia HM 20-2X/160-C-K35-N – precyzyjna kontrola ciśnienia
Przetwornik ciśnienia HM 20-2X/160-C-K35-N firmy Bosch Rexroth to zaawansowane urządzenie pomiarowe, które znajduje szerokie zastosowanie w systemach hydraulicznych oraz instalacjach przemysłowych wymagających precyzyjnej kontroli ciśnienia. Wyposażony w analogowe wyjście 4–20 mA, gwarantuje niezawodną i stabilną transmisję sygnału w zakresie 0–160 bar. Dzięki szybkiemu czasowi reakcji poniżej 1 ms nadaje się do aplikacji wymagających dynamicznej regulacji ciśnienia.
Zastosowanie przetwornika ciśnienia w zastosowaniach przemysłowych
Urządzenie idealnie sprawdza się w:
- hydraulice siłowej oraz maszynach przemysłowych,
- systemach automatyki przemysłowej,
- układach kontroli i monitorowania ciśnienia gazów oraz mediów płynnych,
- systemach chłodniczych, smarujących i olejowych,
- aplikacjach wymagających szybkich reakcji oraz wysokiej odporności na przeciążenia i rozerwania.
Wytrzymałość, niezawodność oraz nowoczesna konstrukcja
Obudowa wykonana ze stali szlachetnej zapewnia doskonałą odporność na działanie agresywnych mediów oraz wysoką trwałość w trudnych warunkach przemysłowych. Przetwornik wykorzystuje cienkowarstwową celę pomiarową, gwarantującą dokładność odczytu lepszą niż 0,5% FS.
Wysoki poziom odporności na przeciążenia i rozerwania umożliwia bezpieczną pracę, nawet w wymagających aplikacjach hydraulicznych oraz w układach narażonych na gwałtowne zmiany ciśnienia.
Uniwersalność i prostota integracji – wyjście 4–20 mA i wtyk M12x1
Uniwersalne wyjście analogowe 4–20 mA pozwala na bezpośrednie podłączenie do większości systemów sterowania i automatyki przemysłowej. Dzięki standardowemu wtykowi przyrządowemu 4-biegunowemu M12x1, zgodnemu z normą EN 61076-2-101, integracja urządzenia w istniejącej instalacji jest szybka i wygodna.
Najważniejsze zalety przetwornika ciśnienia HM 20-2X/160-C-K35-N
- Bardzo szybka reakcja sygnału (poniżej 1 ms),
- Dokładność wskazań poniżej 0,5% pełnej skali,
- Wysoka odporność na przeciążenia i rozerwania,
- Obudowa oraz części styku z medium wykonane ze stali nierdzewnej,
- Prosta instalacja dzięki przyłączu hydraulicznemu G1/4,
- Kompatybilność elektromagnetyczna (CE), zgodność z dyrektywą RoHS,
- Obsługa szerokiej gamy cieczy hydraulicznych (HL, HLP, HFC) oraz azotu do 300 barów.
Przetwornik ciśnienia HM 20-2X/160-C-K35-N to nowoczesne rozwiązanie dla przemysłu, które pozwala na precyzyjną i niezawodną kontrolę ciśnienia w zaawansowanych instalacjach technologicznych.
