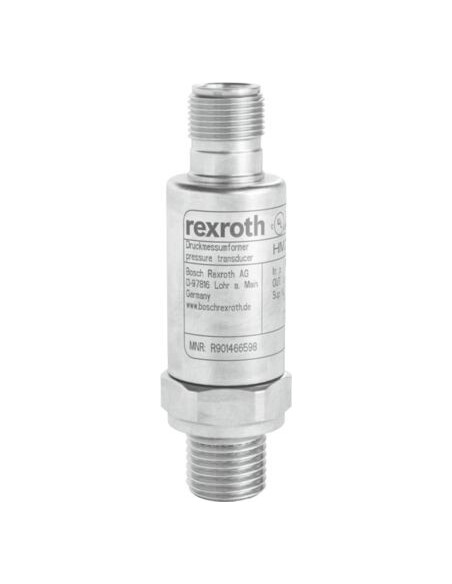

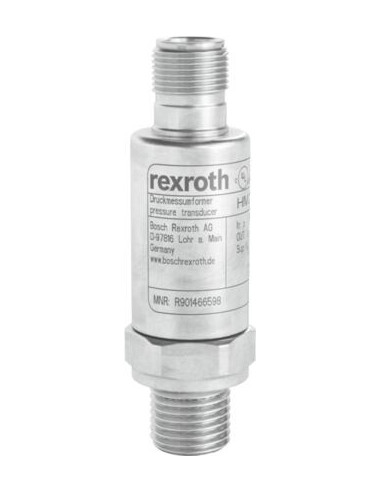

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 100 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 100 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/100-H-K35-N – precyzyjny pomiar ciśnienia do 100 bar
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/100-H-K35-N jest przeznaczony do niezawodnego monitorowania oraz precyzyjnego pomiaru ciśnienia w instalacjach hydraulicznych i pneumatycznych. Urządzenie oferuje szeroki zakres zastosowań w przemyśle maszynowym, automatyce, systemach hydrauliki siłowej oraz wszędzie tam, gdzie wymagane są wysokie standardy bezpieczeństwa i dokładności pomiaru.
Najważniejsze cechy przetwornika ciśnienia Rexroth HM 20-2X/100-H-K35-N
- Zakres ciśnienia roboczego: 0–100 bar – idealny do większości instalacji przemysłowych.
- Bardzo szybki czas reakcji < 1 ms – umożliwia dynamiczną regulację ciśnienia w systemach.
- Wyjście analogowe 0,1–10 V – kompatybilność z szeroką gamą sterowników i urządzeń automatyki.
- Przyłącze hydrauliczne G1/4 – uniwersalne rozwiązanie ułatwiające montaż w różnych systemach.
- Wysoka dokładność pomiarowa < 0,5% FS – zapewnia rzetelność uzyskiwanych wyników pomiarów.
- Stal szlachetna – wszystkie elementy mające kontakt z medium wykonane są ze stali nierdzewnej, co gwarantuje odporność na korozję oraz niezawodność w trudnych warunkach pracy.
- Wysoka odporność na przeciążenie i rozerwanie – zapewnia bezpieczeństwo eksploatacji nawet w ekstremalnych sytuacjach.
Zastosowanie przetwornika ciśnienia 0–100 bar w automatyce i hydraulice
Przetwornik ciśnienia Rexroth HM 20-2X sprawdza się w monitorowaniu ciśnienia w takich mediach jak oleje hydrauliczne (HL, HLP, HFC), a także w gazach, np. azocie (do 300 barów). Typowe zastosowania obejmują:
- Układy hydrauliki siłowej maszyn przemysłowych
- Systemy hydrauliki siłowej pojazdów i maszyn budowlanych
- Technologie procesowe oraz aparatura kontrolno-pomiarowa
- Systemy automatyzacji i sterowania ruchem
- Aplikacje wymagające monitorowania i regulacji ciśnienia w czasie rzeczywistym
Technologia i trwałość przetwornika Rexroth HM 20-2X/100-H-K35-N
Urządzenie wyposażone jest w cienkowarstwową celę pomiarową, co gwarantuje stabilność długoterminową i odporność na zmienne warunki środowiskowe. Standardowy wtyk przyrządowy 4-biegunowy M12 x 1 (kodowanie A według EN 61076-2-101) pozwala na łatwą integrację z istniejącymi systemami automatyki. Dodatkowo niewielka masa (0,07 kg) i kompaktowa konstrukcja ułatwiają montaż, nawet w miejscach o ograniczonej przestrzeni.
Bezpieczeństwo i zgodność z normami
Przetwornik ciśnienia HM 20-2X/100-H-K35-N spełnia wymagania normy CE dotyczącej kompatybilności elektromagnetycznej (2014/30/UE) oraz dyrektywy RoHS (2011/65/UE), co potwierdza jego zgodność z najwyższymi standardami bezpieczeństwa i ochrony środowiska.
