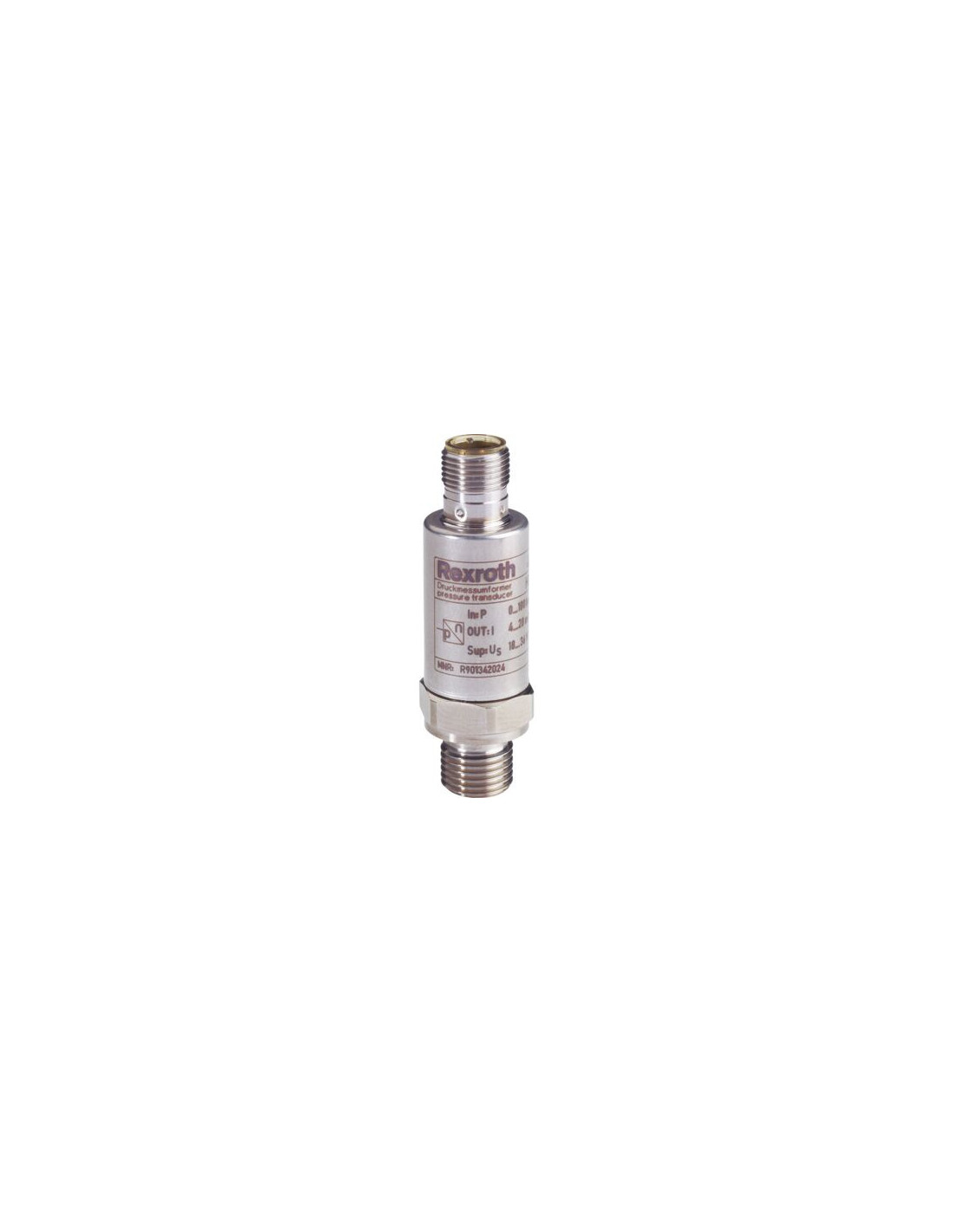

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 315 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |

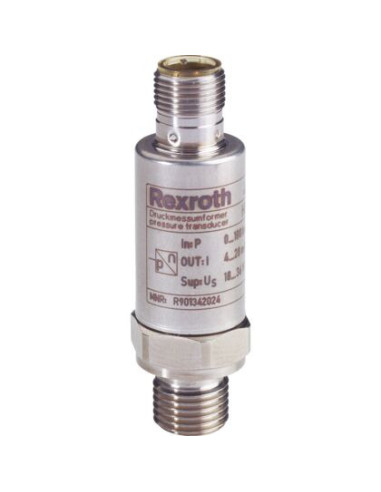

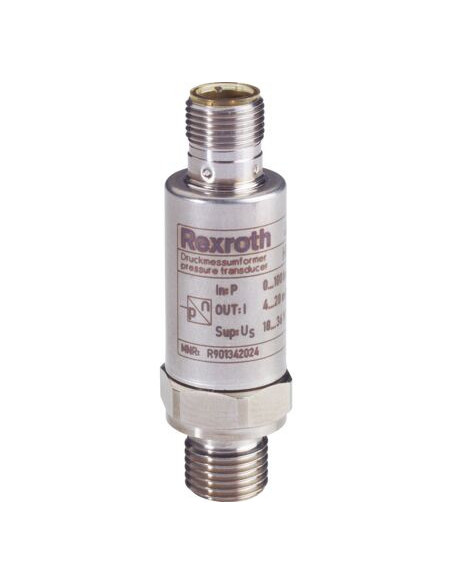

Przetwornik ciśnienia HM 20-2X/315-H-K35-N Rexroth – nowoczesny pomiar ciśnienia do 315 bar
Przetwornik ciśnienia HM 20-2X/315-H-K35-N marki Rexroth to zaawansowane urządzenie służące do precyzyjnego pomiaru ciśnienia w aplikacjach przemysłowych. Dzięki zakresowi pomiaru do 315 bar oraz wyjściu analogowemu 0,1–10 V, doskonale sprawdza się w układach hydraulicznych i pneumatycznych, które wymagają wysokiej niezawodności i powtarzalności wskazań.
Najważniejsze zalety przetwornika ciśnienia Rexroth HM 20-2X/315-H-K35-N
- Bardzo szybki czas reakcji – czas wzrostu sygnału < 1 ms pozwala na zastosowanie w miejscach, gdzie konieczna jest dynamiczna regulacja ciśnienia.
- Wysoka dokładność pomiaru – błąd całkowity < 0,5% zakresu skali (FS) zapewnia wiarygodne i stabilne odczyty.
- Doskonała odporność na przeciążenia i uszkodzenia mechaniczne dzięki stalowej obudowie oraz cienkowarstwowej celi pomiarowej.
- Element dławiący w kanale ciśnieniowym zwiększa odporność na skoki ciśnienia, co przekłada się na dłuższą żywotność urządzenia.
- Wszystkie elementy mające kontakt z medium wykonano z wysokogatunkowej stali nierdzewnej, co gwarantuje kompatybilność z wieloma cieczami hydraulicznymi.
Zastosowania przetwornika ciśnienia 315 bar
Przetwornik ciśnienia Rexroth HM 20-2X/315-H-K35-N znajduje szerokie zastosowanie w przemyśle, automatyce i hydraulice. Urządzenie dedykowane jest do:
- Układów hydraulicznych wysokiego ciśnienia
- Systemów monitorowania i sterowania procesami technologicznymi
- Aplikacji przemysłowych wymagających szybkiego i dokładnego pomiaru ciśnienia
- Stacji prób ciśnieniowych
- Zastosowań laboratoryjnych i kontrolnych
Kompatybilność i montaż – przetwornik ciśnienia z wyjściem 0,1…10 V, M12x1, G1/4
Wyposażony w standardowe przyłącze hydrauliczne G1/4 oraz czteropinowy wtyk M12x1 (A-kodowany), przetwornik HM 20-2X/315-H-K35-N umożliwia łatwą integrację z istniejącymi instalacjami. Konstrukcja spełnia wymagania dyrektywy CE oraz RoHS, co umożliwia bezpieczną pracę z popularnymi cieczami hydraulicznymi HL, HLP, HFC oraz azotem (do 300 bar).
Cechy techniczne kluczowe dla profesjonalistów
- Napięcie zasilające 24 VDC zapewnia stabilną pracę w systemach automatyki przemysłowej.
- Niewielkie gabaryty i masa (0,07 kg) ułatwiają montaż nawet w ograniczonych przestrzeniach.
- NBR – bezpieczne i trwałe uszczelnienia gwarantują długą eksploatację.
Przetwornik ciśnienia Rexroth HM 20-2X/315-H-K35-N to niezawodne rozwiązanie do precyzyjnego monitoringu ciśnienia, które łączy nowoczesną technologię pomiarową z solidną konstrukcją i łatwością montażu. Urządzenie doskonale sprawdza się w zaawansowanych aplikacjach przemysłowych, wymagających szybkich i dokładnych pomiarów ciśnienia do 315 bar.
