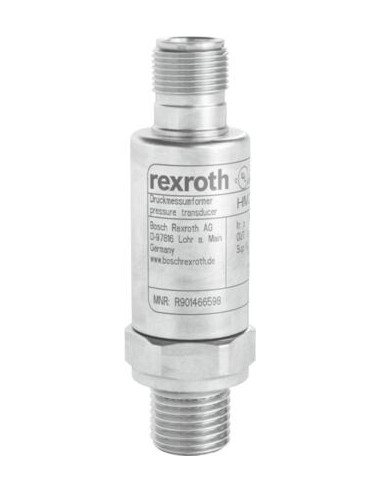

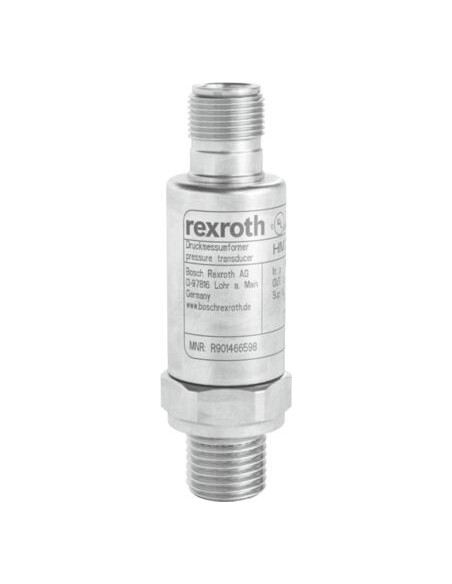

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 315 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia HM 20-2X/315-C-K35-N Bosch Rexroth – precyzyjny pomiar ciśnienia do 315 bar
Przetwornik ciśnienia HM 20-2X/315-C-K35-N marki Bosch Rexroth to nowoczesne urządzenie pomiarowe przeznaczone do monitorowania i kontroli ciśnienia w instalacjach hydraulicznych oraz procesowych. Dzięki analogowemu sygnałowi wyjściowemu 4 … 20 mA umożliwia precyzyjne przesyłanie danych do systemów sterowania oraz automatyki przemysłowej.
Główne zalety przetwornika ciśnienia Rexroth HM20
- Bardzo szybka reakcja na zmiany ciśnienia – czas wzrostu sygnału wynoszący poniżej 1 ms zapewnia płynną i precyzyjną regulację nawet w dynamicznych układach hydraulicznych.
- Wysoka dokładność pomiaru – odchylenie poniżej 0,5% zakresu FS.
- Wysoka odporność na przeciążenia oraz uszkodzenia mechaniczne dzięki zastosowaniu cienkowarstwowej celi pomiarowej oraz w pełni stalowej obudowie ze stali nierdzewnej.
- Kompatybilność z szeroką gamą mediów, w tym z olejami hydraulicznymi HL, HLP, cieczami na bazie wody HFC oraz azotem (do 300 barów).
- Kompaktowa i solidna konstrukcja ważąca jedynie 0,07 kg, umożliwia montaż nawet w ograniczonych przestrzeniach.
- Łatwa integracja – przyłącze G1/4 zapewnia uniwersalność montażu, a popularny wtyk 4-biegunowy M12x1 A-kodowany ułatwia szybkie podłączenie do instalacji.
- Wysoka odporność na czynniki zewnętrzne; zgodność z wymaganiami CE oraz dyrektywą RoHS.
Zastosowania przetwornika ciśnienia Bosch Rexroth HM 20-2X/315-C-K35-N
Przetwornik ciśnienia HM 20-2X/315-C-K35-N przeznaczony jest do pracy w systemach hydraulicznych pojazdów i maszyn przemysłowych, oraz wszędzie tam, gdzie wymagany jest dokładny i stabilny pomiar ciśnienia cieczy i gazów. Typowe zastosowania to:
- Systemy automatyki przemysłowej
- Układy hydrauliczne maszyn i urządzeń produkcyjnych
- Monitoring ciśnienia w instalacjach sprężonego powietrza i gazów technicznych
- Zastosowania laboratoryjne i testowe
- Technika wodna i obiegowa w przemyśle
Dzięki odporności na wysokie ciśnienia i szerokiemu zakresowi kompatybilnych mediów, urządzenie może być stosowane także w wymagających środowiskach przemysłowych, gdzie niezawodność i długa żywotność mają kluczowe znaczenie.
Wytrzymałość i jakość w jednym – właściwości konstrukcyjne
Elementy mające kontakt z medium wykonane są ze stali szlachetnej, co gwarantuje odporność na korozję i umożliwia bezpieczną eksploatację zarówno z olejami hydraulicznymi, jak i z agresywnymi cieczami oraz gazami. Element dławiący w kanale ciśnieniowym zabezpiecza przetwornik przed gwałtownymi wzrostami ciśnienia, zwiększając bezpieczeństwo użytkowania.
