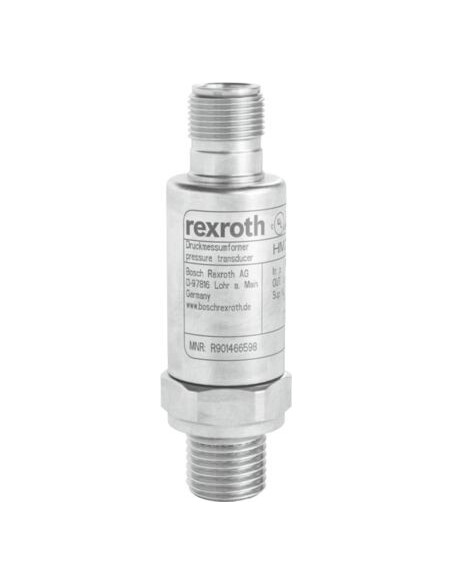

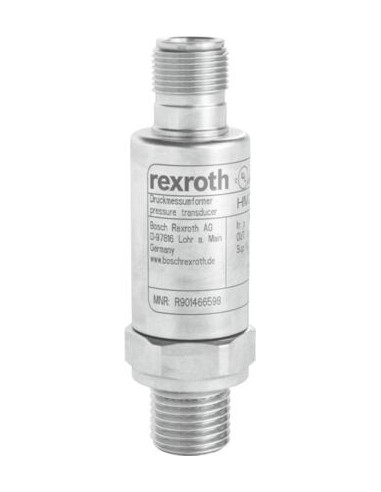

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 10 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 10 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.06 |
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/010-H-K35-N – dokładny pomiar ciśnienia do 10 bar
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/010-H-K35-N o kodzie produktu R901371391 to wysokiej jakości urządzenie zaprojektowane do precyzyjnego monitorowania ciśnienia w instalacjach hydraulicznych i pneumatycznych. Dzięki zaawansowanej technologii pomiarowej, charakteryzuje się wysoką dokładnością < 0,5% FS, co gwarantuje niezawodność i powtarzalność wyników w najbardziej wymagających aplikacjach.
Zastosowanie przetwornika ciśnienia Rexroth HM 20 w systemach hydraulicznych
Przetwornik ten doskonale sprawdza się w monitorowaniu ciśnienia w układach hydraulicznych maszyn przemysłowych, urządzeń mobilnych, pras, systemów produkcyjnych oraz laboratoriów, gdzie wymagana jest szybka reakcja na zmiany ciśnienia. Krótki czas narastania sygnału wynoszący mniej niż 1 ms sprawia, że jest idealny do zastosowań dynamicznych oraz precyzyjnych systemów sterowania i automatyki przemysłowej.
Budowa przetwornika ciśnienia HM 20 oraz jego wytrzymałość
Elementy mające kontakt z medium wykonane są ze stali szlachetnej, co zapewnia wysoką odporność na korozję oraz długą żywotność nawet w trudnych warunkach przemysłowych. Konstrukcja odporna na przeciążenia i rozerwanie umożliwia stosowanie przetwornika w wymagających aplikacjach z różnymi mediami, takimi jak oleje hydrauliczne HL, HLP, płyny HFC oraz gazowy azot.
Najważniejsze zalety przetwornika ciśnienia Bosch Rexroth HM 20
- Wysoka dokładność pomiaru (< 0,5% pełnej skali) – kluczowa dla kontroli procesów technologicznych
- Analogowe wyjście sygnału 0,1…10 V – łatwa integracja z szeroką gamą sterowników PLC oraz systemów akwizycji danych
- Szybka reakcja sygnału (< 1 ms) – zapewnia skuteczną pracę w dynamicznych systemach sterowania
- Element dławiący w kanale ciśnienia – zwiększa odporność na skoki ciśnienia (udar hydrauliczny)
- Prosty montaż – gwint G1/4 i przemysłowy wtyk M12x1 czteropinowy (A-kodowany)
- Odporność na zgodność elektromagnetyczną (EMC) – spełnia wymagania CE oraz RoHS
Typowe obszary zastosowań przetwornika ciśnienia Rexroth
Przetwornik ciśnienia HM 20-2X/010-H-K35-N znajduje szerokie zastosowanie w:
- Systemach hydraulicznych linii produkcyjnych i maszyn przemysłowych
- Automatyzacji procesów przemysłowych i laboratoryjnych
- Aplikacjach mobilnych, maszynach budowlanych oraz rolniczych
- Układach chłodzenia, smarowania, testowania komponentów
- Instalacjach, gdzie kluczowa jest precyzyjna i szybka detekcja ciśnienia
Solidność wykonania, niezawodność oraz uniwersalne zastosowanie sprawiają, że ten przetwornik jest jednym z najczęściej wybieranych rozwiązań w nowoczesnej automatyce i technice napędowej.
