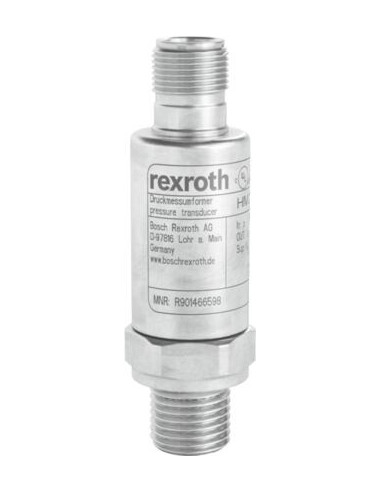

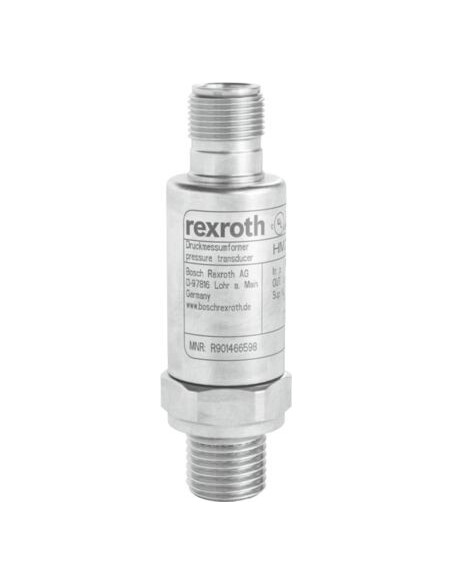

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 10 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 10 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/010-C-K35-N – niezawodność i precyzja pomiaru
Przetwornik ciśnienia HM 20-2X/010-C-K35-N marki Bosch Rexroth to zaawansowane urządzenie służące do precyzyjnego monitorowania ciśnienia w aplikacjach przemysłowych. Dzięki zastosowaniu cienkowarstwowej celi pomiarowej oraz wytrzymałych materiałów – wszystkie elementy mające kontakt z medium wykonane są ze stali szlachetnej – zapewnia długotrwałą stabilność oraz odporność na trudne warunki eksploatacyjne.
Najważniejsze zalety przetwornika ciśnienia HM20
- Wysoka dokładność pomiaru – odchylenie poniżej 0,5% FS gwarantuje precyzję nawet w wymagających aplikacjach.
- Szybka reakcja – czas wzrostu sygnału mniejszy niż 1 ms umożliwia zastosowanie urządzenia w dynamicznych układach regulacji ciśnienia.
- Doskonale zabezpieczony – element dławiący w kanale ciśnieniowym zwiększa odporność układu na udary ciśnienia oraz pulsacje medium.
- Bezpieczeństwo użytkowania – wysoka odporność na przeciążenia i rozerwanie.
- Wygodne przyłącze hydrauliczne – standardowy gwint zewnętrzny G1/4 umożliwia łatwą integrację z istniejącą instalacją.
- Odporność chemiczna – zastosowanie stali szlachetnej zabezpiecza przed korozją i agresywnymi mediami.
Zastosowania przetwornika ciśnienia 0–10 bar, wyjście 4–20 mA
Przetwornik HM 20-2X/010-C-K35-N znajduje szerokie zastosowanie w przemyśle, szczególnie tam, gdzie wymagana jest dokładna i szybka kontrola ciśnienia. Typowe branże i środowiska pracy to:
- systemy hydrauliczne i pneumatyczne,
- linia produkcyjna w przemyśle maszynowym,
- instalacje sprężonego powietrza i gazowe,
- monitorowanie ciśnienia mediów ciekłych i gazowych,
- automatyka przemysłowa,
- aplikacje OEM wymagające szybkiego i stabilnego pomiaru.
Wytrzymałość i łatwa integracja – przetwornik ciśnienia Bosch Rexroth do zastosowań profesjonalnych
Przetwornik HM 20-2X/010-C-K35-N jest zgodny z dyrektywami CE oraz RoHS, co gwarantuje spełnienie wymagań w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa środowiskowego. Wyposażony w uniwersalne złącze M12x1, 4-biegunowe, kodowanie A (zgodność z normą EN 61076-2-101), pozwala na szybkie podłączenie do systemów automatyki i sterowania.
Dzięki szerokiej tolerancji na różne rodzaje mediów oraz dostępności uszczelnień NBR, czujnik z powodzeniem może być wykorzystywany zarówno w układach z olejem hydraulicznym, cieczami HFC, jak i z gazami, takimi jak azot (do 300 barów).
