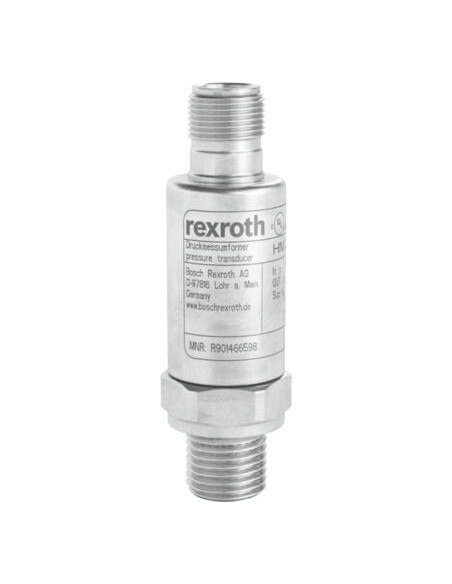

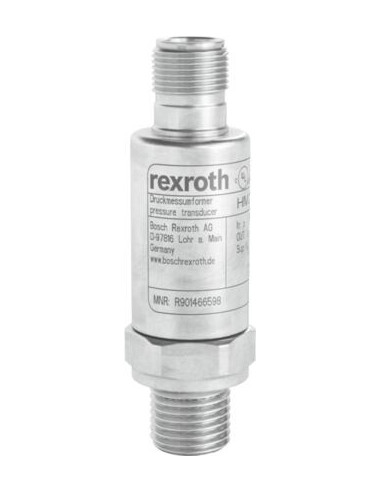

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 50 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 50 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/050-C-K35-N – Precyzyjny pomiar ciśnienia do 50 bar
Przetwornik ciśnienia HM 20-2X/050-C-K35-N renomowanej marki Bosch Rexroth to nowoczesne urządzenie służące do niezawodnego pomiaru ciśnienia w instalacjach przemysłowych. Dzięki zastosowaniu analogowego wyjścia prądowego 4…20 mA umożliwia łatwą integrację z większością systemów automatyki przemysłowej oraz układów sterowania.
Konstrukcja i materiały odporne na trudne warunki pracy
Przetwornik wykonany jest z wysokiej jakości stali nierdzewnej, co gwarantuje wysoką odporność na korozję oraz pełną kompatybilność z różnymi mediami hydraulicznymi (HL, HLP, HFC, azot). Elementy mające kontakt z medium zostały zabezpieczone przed uszkodzeniami mechanicznymi oraz wpływem agresywnych substancji. Standardowe uszczelnienie NBR zapewnia długą żywotność oraz niezawodność działania w szerokim zakresie zastosowań.
Najważniejsze zalety i cechy użytkowe przetwornika ciśnienia
- Dokładność pomiaru < 0,5% FS zapewniająca precyzyjne odczyty, nawet przy dynamicznych zmianach ciśnienia
- Szybki czas reakcji < 1 ms – idealny do zastosowań, w których wymagana jest szybka detekcja zmian ciśnienia
- Cienkowarstwowa cela pomiarowa – gwarancja stabilności i trwałości parametrów pomiarowych
- Wysoka odporność na przeciążenie i rozerwanie dzięki solidnej konstrukcji
- Wyjście analogowe 4…20 mA – uniwersalność podłączenia do sterowników PLC, rejestratorów i systemów monitoringu
- Lekka konstrukcja – masa jedynie 0,07 kg ułatwia montaż, nawet w trudno dostępnych miejscach
Możliwości zastosowania przetwornika ciśnienia HM 20-2X/050-C-K35-N
Przetworniki ciśnienia Bosch Rexroth znajdują szerokie zastosowanie w wielu branżach przemysłowych. Doskonale sprawdzają się w:
- Układach hydrauliki siłowej
- Systemach automatyki przemysłowej
- Liniach produkcyjnych
- Instalacjach chłodniczych i sprężonego powietrza
- Maszynach mobilnych
- Monitoringu ciśnienia w zbiornikach i rurociągach
Maksymalne ciśnienie robocze wynoszące 50 bar umożliwia bezpieczną pracę w szerokim zakresie zastosowań, zapewniając niezawodność i dokładność działania nawet w wymagających warunkach środowiskowych.
Praktyczne złącza i łatwa integracja
Wygodny 4-biegunowy wtyk przyrządowy M12x1 (A-kodowany, zgodny z EN 61076-2-101) pozwala na szybkie podłączenie urządzenia i gwarantuje pewność komunikacji sygnałowej, nawet w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
Zgodność i bezpieczeństwo użytkowania
Przetwornik spełnia wymogi CE (EMC 2014/30/UE) oraz Dyrektywy RoHS 2011/65/UE, co potwierdza jego możliwość użytkowania w nowoczesnych, ekologicznych instalacjach przemysłowych oraz gwarantuje bezpieczeństwo użytkowania.
