| Typ konstrukcji | membrana (NBR) i sprężyna tłoczek i sprężyna (dla wariantu 10 do 70 bar) |
| Materiał korpusu | stal ocynkowana |
| Zakres temperatur | od -25 do +85 °C |
| Napięcie przełączane | do 42V AC/DC |
| Częstotliwość przełączania | max. 200/min |
| Przyłącze elektryczne | 2 x 6.3 x 0.8 mm |
| Histereza | ±15% - 20% |
| Medium | powietrze, oleje, emulsje olejowe, woda |
| Gwint | G1/4 |
| Zakres nastaw | 1-10 bar |
| Ciśnienie maksymalne | 20 bar |
| Typ | NO |
| Funkcja | zamykanie |

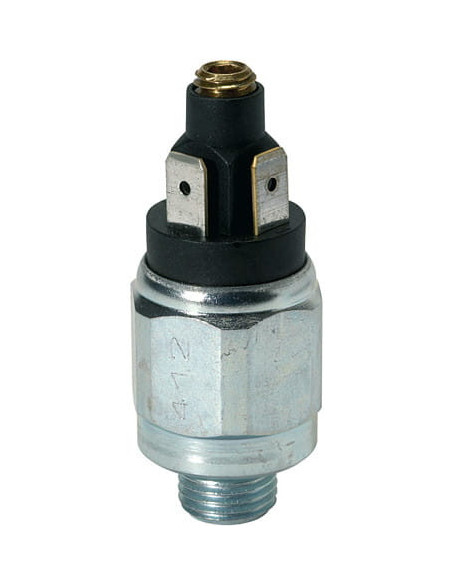

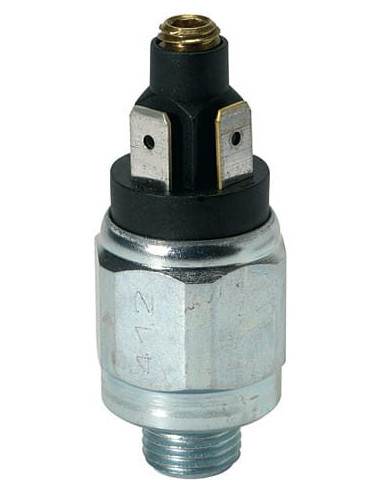

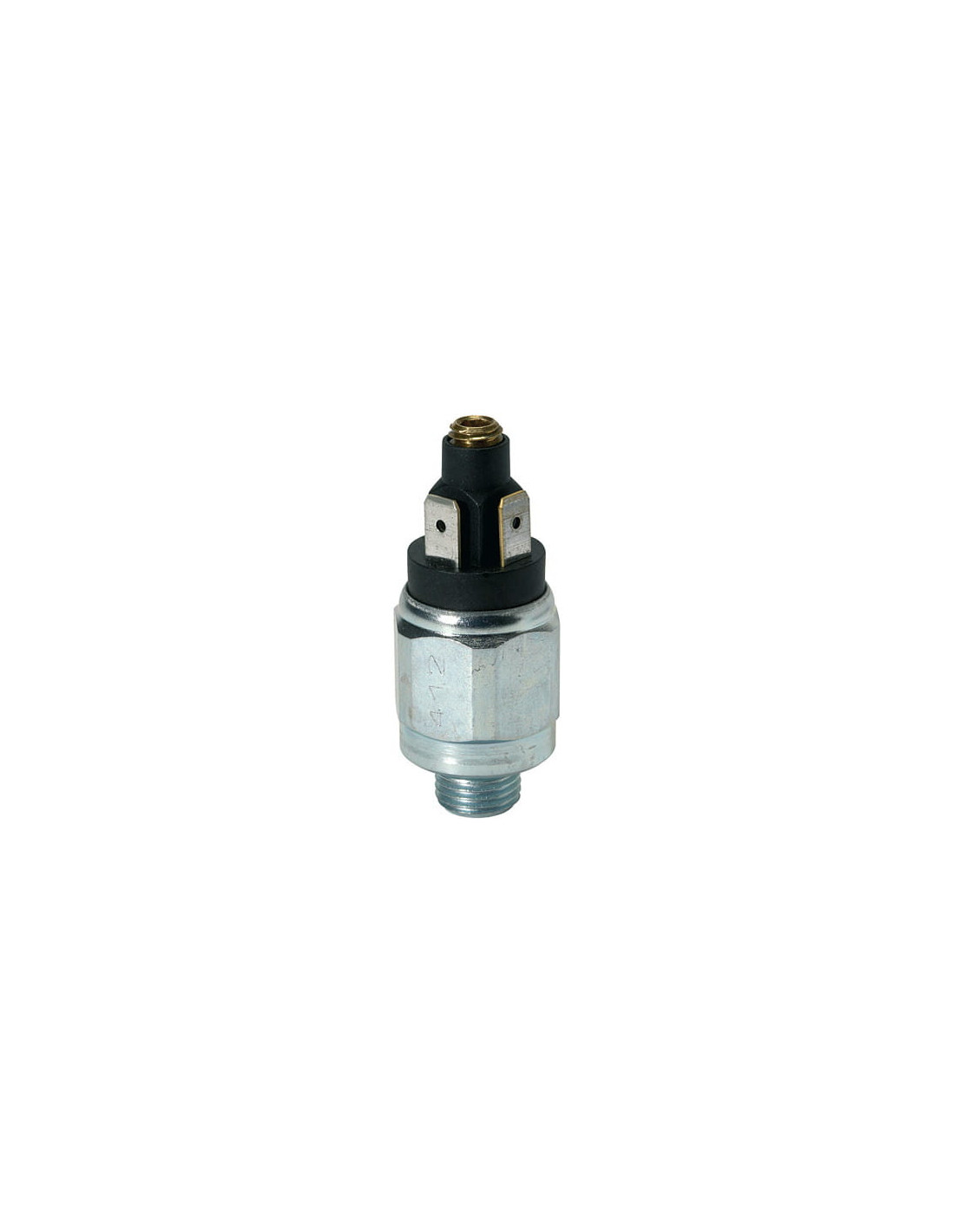

Czujnik ciśnienia G1/4 NO 1-10 bar oznaczony kodem DS 4015 to niezawodny element automatyki przemysłowej, wykorzystywany do kontroli i monitorowania ciśnienia w różnych instalacjach przemysłowych. Urządzenie posiada popularny gwint G1/4, co zapewnia uniwersalność montażu w szerokiej gamie układów pneumatycznych i hydraulicznych.
Przełącznik ciśnienia typu NO znajduje szerokie zastosowanie w systemach, gdzie kluczowe jest automatyczne reagowanie na przekroczenie zadanych wartości ciśnienia. Typowe aplikacje obejmują:
Korpus czujnika wykonany jest ze stali ocynkowanej, co gwarantuje wysoką wytrzymałość oraz odporność na korozję. Elementem roboczym jest membrana wykonana z NBR, wspierana sprężyną, która zapewnia precyzyjne przełączanie w określonym zakresie ciśnienia.
Zakres pracy urządzenia obejmuje ciśnienia od 1 do 10 bar. Przełącznik charakteryzuje się histerezą na poziomie ±15%-20%, co zapewnia stabilne i precyzyjne działanie w aplikacjach wymagających powtarzalności. Czujnik przystosowany jest również do pracy w szerokim zakresie temperatur – od -25°C do +85°C.
Przyłącze elektryczne 2 x 6,3 x 0,8 mm pozwala na wygodne, szybkie i trwałe podłączenie czujnika w rozdzielniach i szafach sterowniczych. Urządzenie obsługuje napięcia do 42V AC/DC oraz maksymalną częstotliwość przełączania 200 cykli na minutę, co sprawia, że nadaje się do automatyzacji procesów szybkozmiennych.
Czujnik ciśnienia DS 4015 został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych. Maksymalne dopuszczalne ciśnienie wynosi 20 bar, co zapewnia odpowiedni margines bezpieczeństwa podczas użytkowania. Wytrzymałość mechaniczna oraz szeroka kompatybilność z mediami takimi jak powietrze, oleje, emulsje olejowe oraz woda czynią ten czujnik uniwersalnym rozwiązaniem dla wielu branż.
Dzięki zastosowaniu odpowiednich materiałów konstrukcyjnych, czujnik jest odporny na działanie różnych mediów roboczych, w tym cieczy i gazów. Może być stosowany zarówno w układach sprężonego powietrza, instalacjach wodnych, jak i w obiegach olejowych oraz emulsjach.
