Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 400 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w wężu ciśnieniowym
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 400 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |

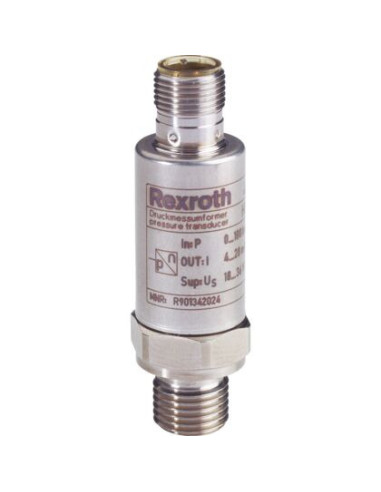

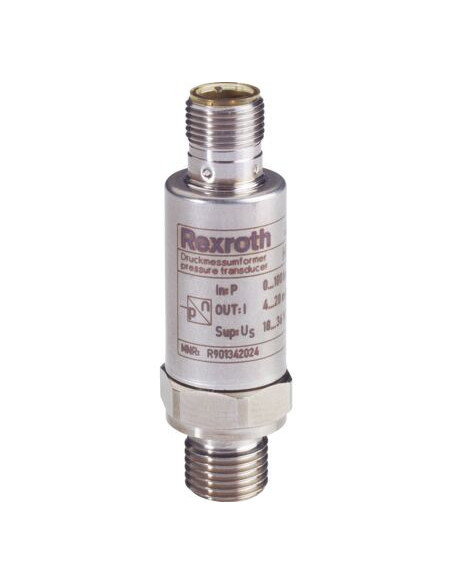

Przetwornik ciśnienia Rexroth HM 20-2X/400-H-K35-N – profesjonalne rozwiązanie dla wymagających aplikacji
Przetwornik ciśnienia HM 20-2X/400-H-K35-N firmy Rexroth to zaawansowane urządzenie służące do precyzyjnego pomiaru ciśnienia w instalacjach hydraulicznych oraz pneumatycznych. Wyposażony jest w wyjście analogowe 0,1–10 V, które umożliwia bezpośrednią współpracę z większością systemów automatyki przemysłowej oraz sterowników PLC.
Kluczowe zalety przetwornika ciśnienia Rexroth
- Szeroki zakres pomiarowy – do 400 bar, co czyni go idealnym wyborem do profesjonalnych i przemysłowych instalacji hydraulicznych.
- Bardzo krótki czas reakcji sygnału <1 ms – doskonały do dynamicznej regulacji ciśnienia w nowoczesnych systemach sterowania.
- Wysoka dokładność pomiaru (<0,5% FS) – zapewnia wiarygodność i powtarzalność otrzymanych wyników pomiarowych.
- Odporność na przeciążenia i rozerwanie – trwała, cienkowarstwowa cela pomiarowa wykonana w technologii stali nierdzewnej.
- Wytrzymała i trwała konstrukcja – wszystkie elementy stykające się z medium wykonano z wysokiej jakości stali szlachetnej.
- Elementy dławiące – dodatkowa ochrona węży i kanałów ciśnieniowych.
- Standardowe przyłącze G1/4 oraz wygodny wtyk elektryczny 4-pin, M12x1, kodowany A.
Możliwości wykorzystania i typowe zastosowania przetwornika ciśnienia HM 20-2X/400-H-K35-N
Ten model przetwornika ciśnienia znajduje zastosowanie w szerokiej gamie aplikacji:
- Instalacje hydrauliczne o wysokim ciśnieniu roboczym
- Systemy monitoringu i kontroli procesów przemysłowych
- Automatyzacja linii produkcyjnych oraz maszyn budowlanych i rolniczych
- Układy zasilania mediów technicznych (HL, HLP, HFC, azot do 300 barów)
- Przemysł samochodowy, energetyka, technika próżniowa oraz systemy bezpieczeństwa
Wytrzymałość i bezpieczeństwo użytkowania
Kompaktowa budowa oraz masa wynosząca zaledwie 0,07 kg umożliwiają stosowanie w miejscach o ograniczonej przestrzeni montażowej. Przetwornik spełnia normy CE w zakresie kompatybilności elektromagnetycznej (2014/30/UE) oraz RoHS (2011/65/UE), zapewniając bezpieczeństwo pracy w wymagających środowiskach przemysłowych.
Dzięki precyzyjnym uszczelnieniom typu NBR, przetwornik jest odporny na działanie popularnych cieczy hydraulicznych, co gwarantuje niezawodność oraz długą żywotność nawet przy intensywnym użytkowaniu.
