Dane techniczne
| Materiał korpusu | odlew ciśnieniowy |
| Membrana | NBR |
| Ciśnienie maksymalne | 20 bar |
| Zakres temperatur | -20 do +80 °C |
| Napięcie przełączane | max. 250V/AC, 28V/DC |
| Częstotliwość przełączania | max. 200 cykli/min |
| Dokładność powtarzania | ± 2% (wartości maksymalnej) |

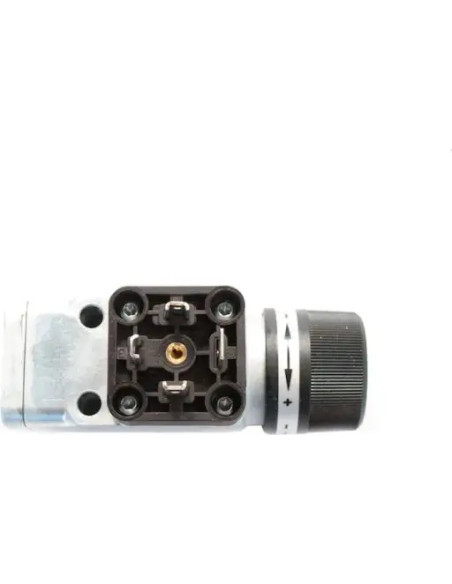

| Przyłącze elektryczne | wtyczka Typ A |
| Uszczelnienia | NBR |
| Stopień ochrony | IP 65 |
| Medium | sprężone powietrze, neutralne gazy i ciecze, woda, olej |
| Gwint | G1/4 wew. |
| Zakres nastaw | 1-16 bar |
| Typ | 1xSPDT |
| Funkcja | przełączanie |

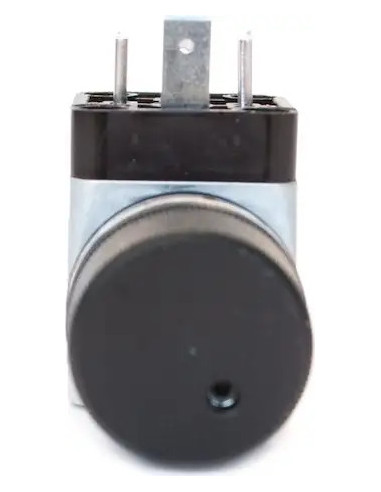

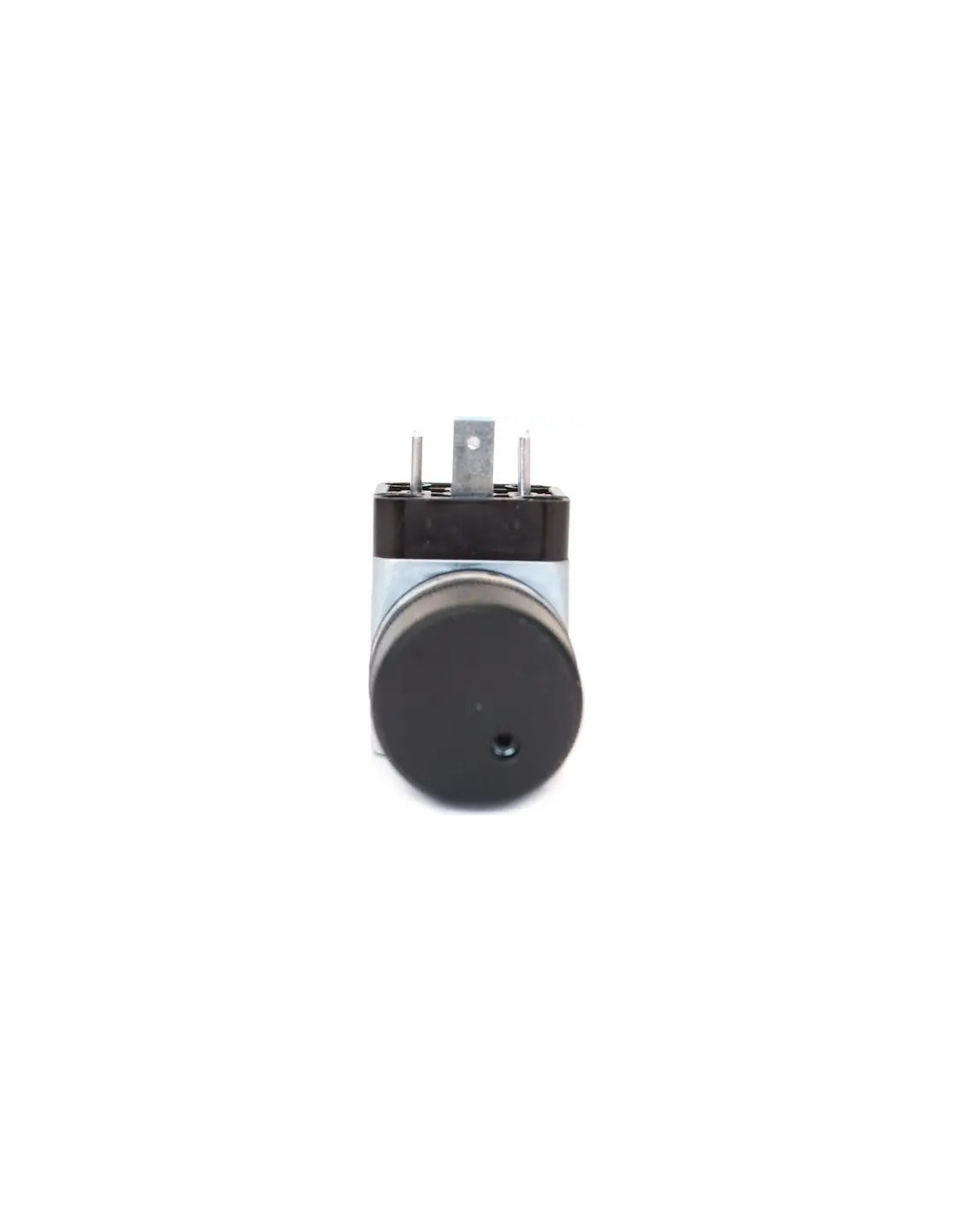

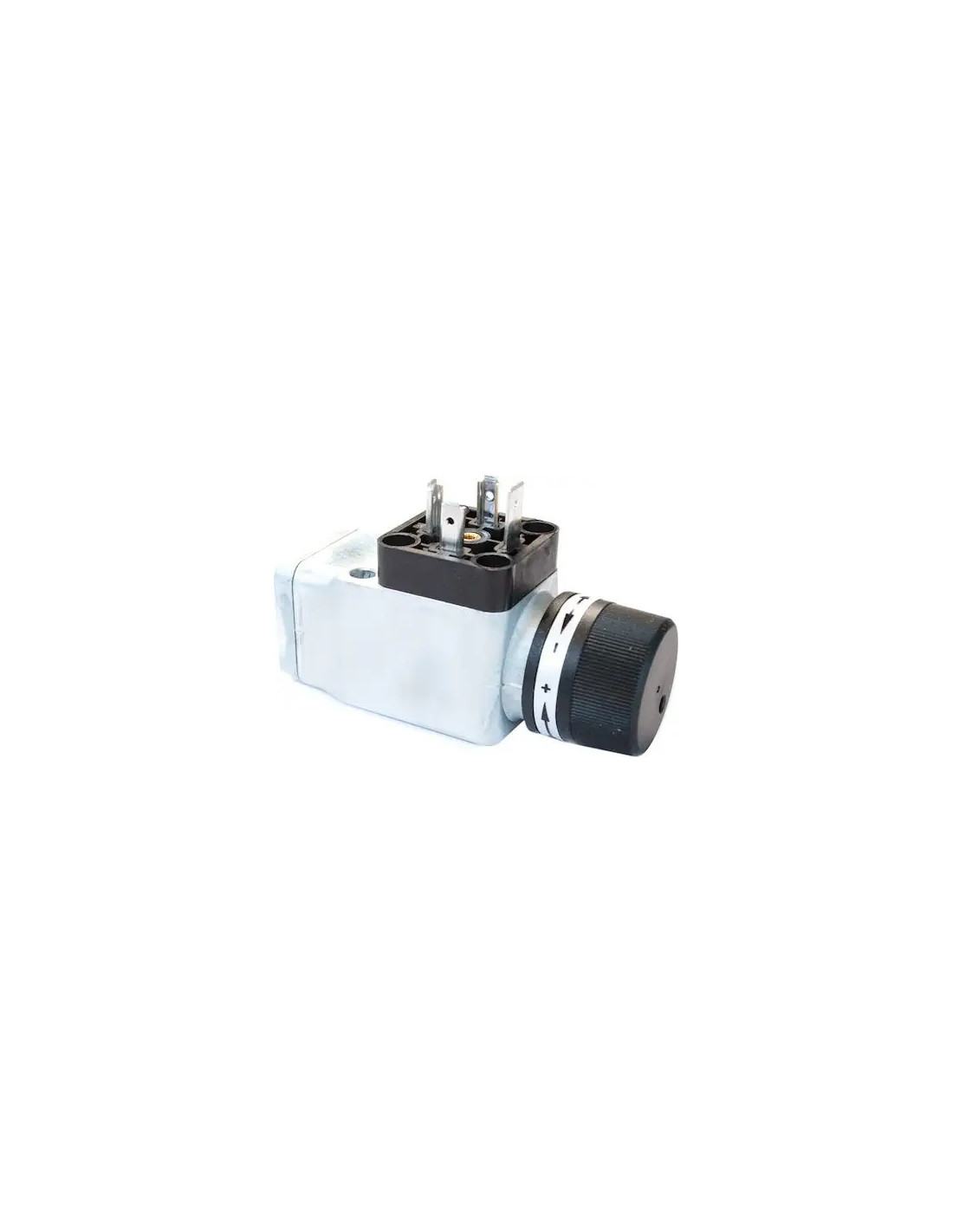

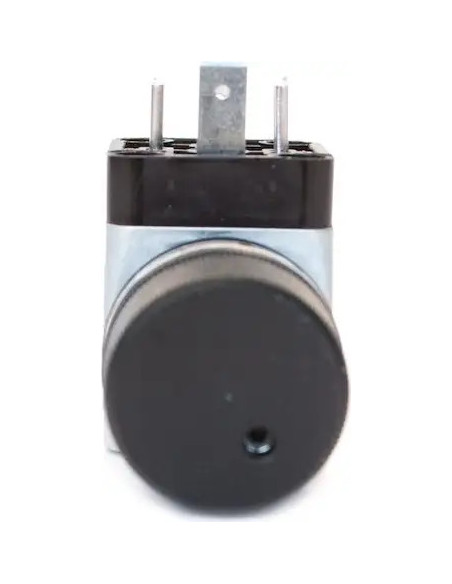

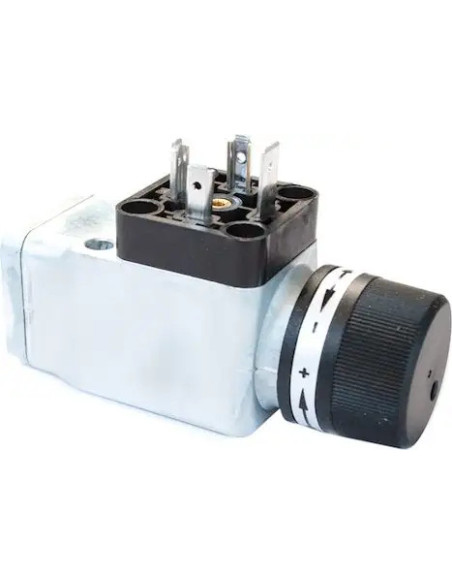

Czujnik ciśnienia G1/4w DS 5813 – profesjonalny przełącznik ciśnieniowy
Czujnik ciśnienia G1/4w DS 5813 to solidny i niezawodny element automatyki przemysłowej, przeznaczony do precyzyjnej kontroli oraz monitorowania ciśnienia w różnorodnych instalacjach. Dzięki szerokiemu zakresowi nastaw (od 1 do 16 bar) umożliwia zastosowanie w wielu aplikacjach wymagających dokładnego przełączania przy określonych wartościach ciśnienia.
Zalety i możliwości zastosowania czujnika ciśnienia G1/4w DS 5813
- Uniwersalne zastosowanie – współpracuje zarówno ze sprężonym powietrzem, neutralnymi gazami, cieczami, wodą, jak i olejem, co pozwala na szerokie wykorzystanie w różnych branżach technicznych.
- Wytrzymała konstrukcja – wykonanie z odpornego odlewu ciśnieniowego oraz zastosowanie uszczelnień i membrany z NBR gwarantuje długą żywotność i niezawodność urządzenia nawet w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP65 – umożliwia pracę w środowiskach o podwyższonej wilgotności czy zapyleniu, zabezpieczając urządzenie przed wnikaniem wody i pyłów.
- Szybka reakcja i powtarzalność – dokładność powtarzania na poziomie ±2% zapewnia stabilną pracę układów automatyki, a częstotliwość przełączania do 200 cykli/min znakomicie sprawdza się w dynamicznych procesach.
- Bezpieczne napięcia przełączania – możliwość obsługi napięć do 250V AC lub 28V DC pozwala na integrację z szeroką gamą systemów sterowania.

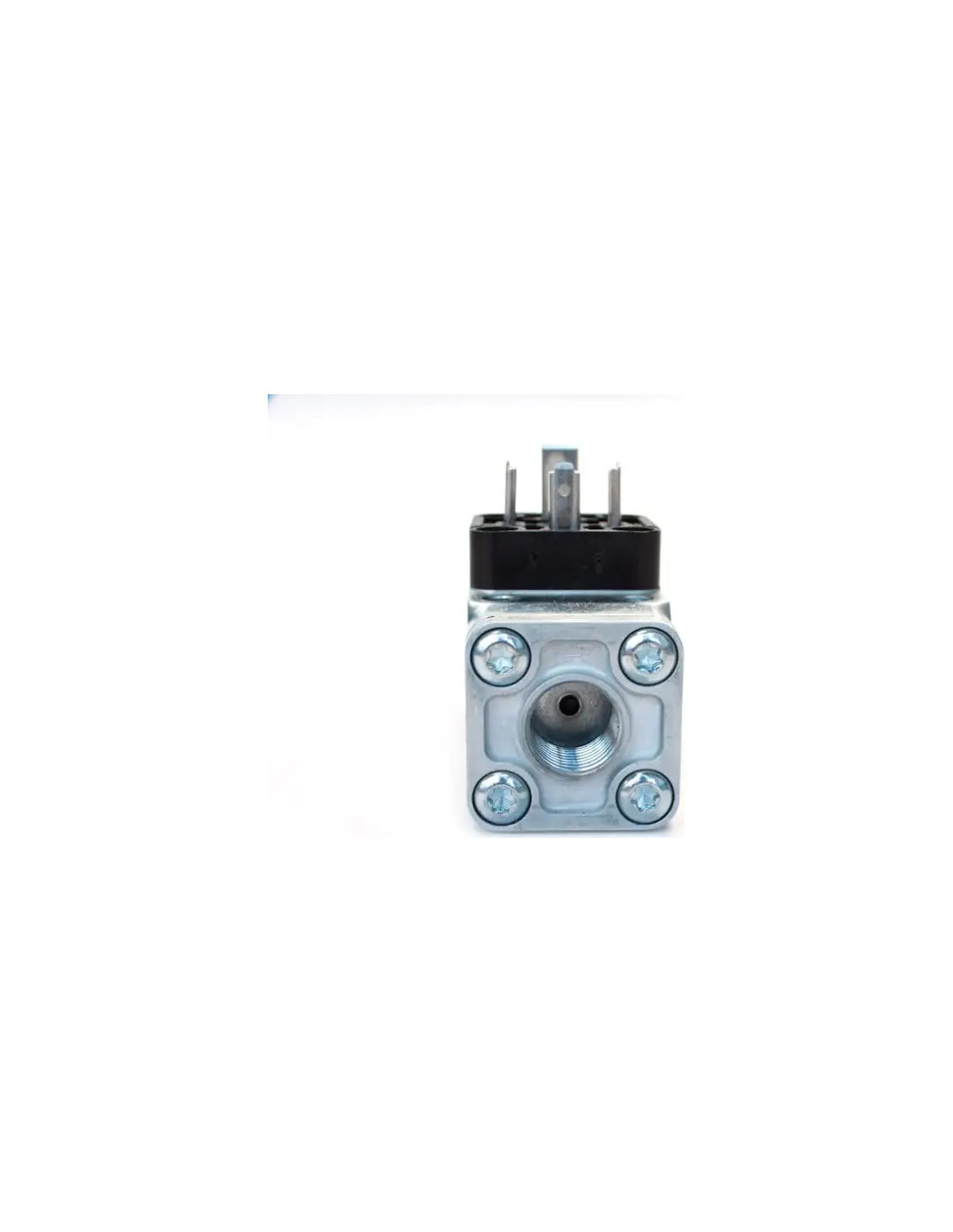

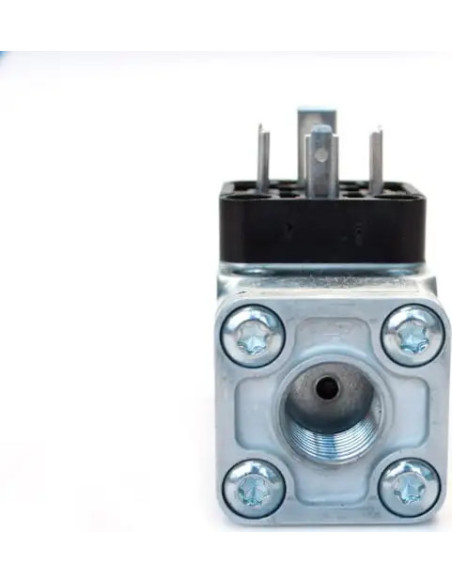

- Standardowe przyłącze gwintowane G1/4 wewnętrzne – gwarantuje łatwość montażu w istniejących instalacjach pneumatycznych i hydraulicznych.
Typowe zastosowania czujnika ciśnienia G1/4w DS 5813
Czujnik ciśnienia G1/4w DS 5813 znajduje szerokie zastosowanie w:
- Sterowaniu i monitorowaniu ciśnienia w instalacjach sprężonego powietrza
- Układach hydraulicznych i pneumatycznych
- Systemach chłodniczych i klimatyzacyjnych
- Automatyce przemysłowej i procesowej
- Instalacjach wodnych i olejowych
- Urządzeniach technologicznych wymagających stałej kontroli ciśnienia
Konstrukcja i funkcja czujnika ciśnienia z wyjściem SPDT
Wyposażenie w wyjście typu 1xSPDT (Single Pole Double Throw) umożliwia realizację funkcji przełączania zarówno jako styk normalnie otwarty NO, jak i styk normalnie zamknięty NC, co zwiększa elastyczność systemu sterowania i monitorowania procesów technologicznych.
Czujnik ciśnienia G1/4w DS 5813 to niezawodne rozwiązanie dedykowane do realizacji różnych zadań pomiarowych oraz monitorowania ciśnienia, wyróżniające się prostotą integracji, trwałością konstrukcji oraz bezpieczeństwem użytkowania.
