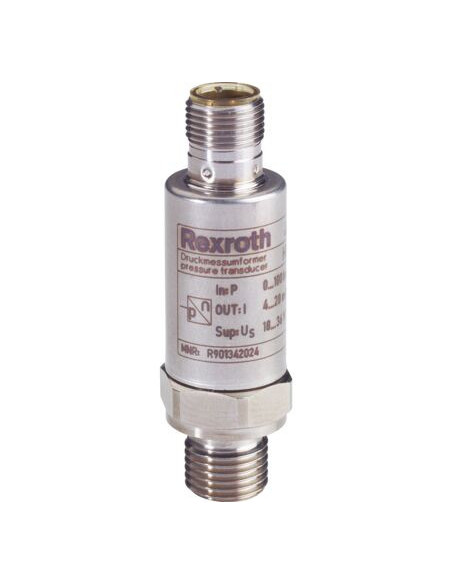

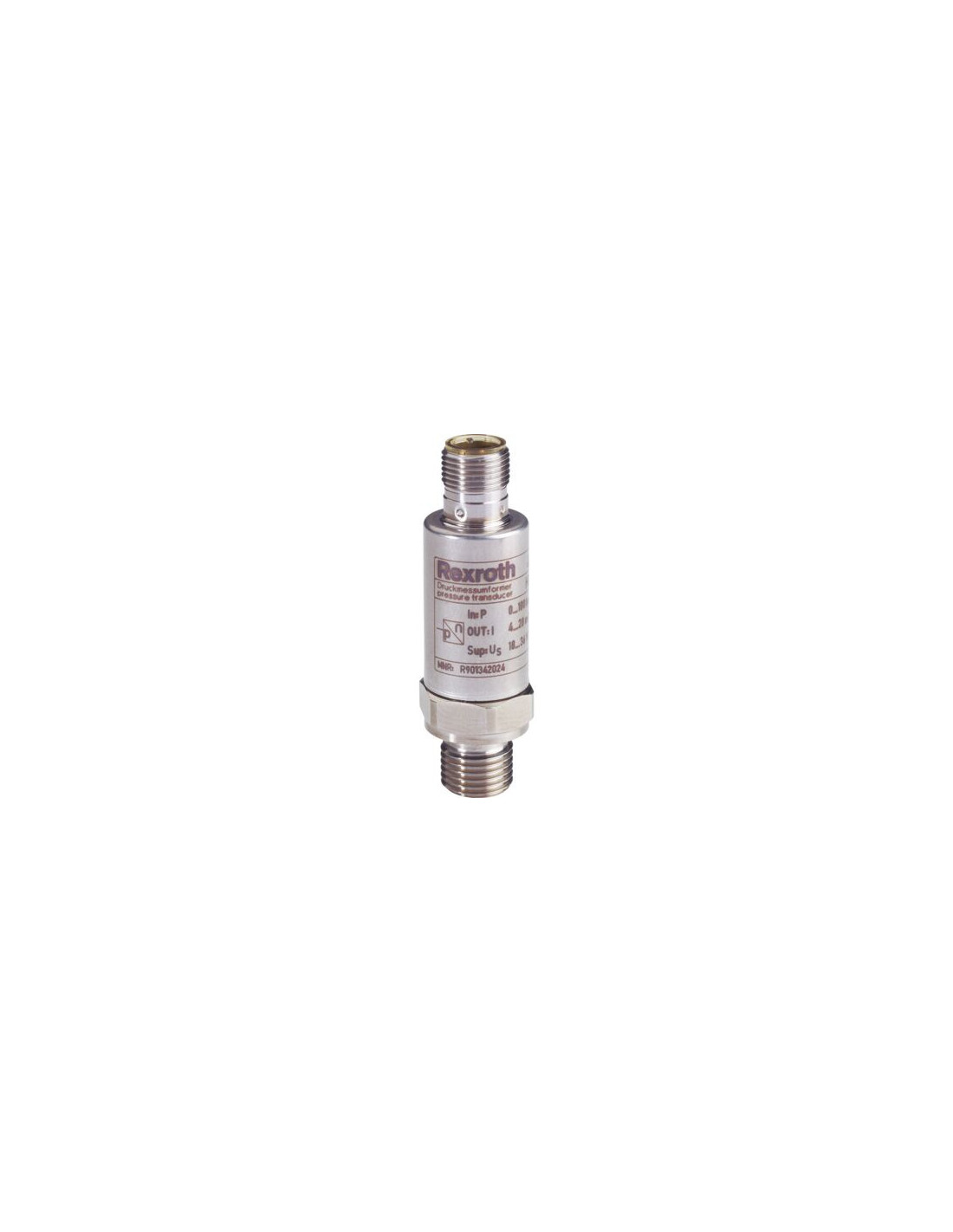

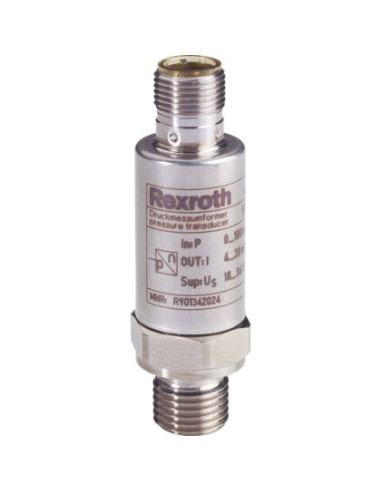

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 250 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście 4 ... 20 mA
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w wężu ciśnieniowym
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 250 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.06 |
Przetwornik ciśnienia HM 20-2X/250-C-K35-N Rexroth – Precyzyjna kontrola ciśnienia do 250 bar
Przetwornik ciśnienia Rexroth HM 20-2X/250-C-K35-N to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania ciśnienia w układach hydraulicznych oraz gazowych. Wyposażony w analogowe wyjście prądowe 4–20 mA, zapewnia szybki i niezawodny przesył sygnału do systemów kontroli i automatyki przemysłowej.
Najważniejsze zalety przetwornika ciśnienia Rexroth HM 20-2X/250-C-K35-N
- Bardzo krótki czas reakcji sygnału (< 1 ms) – idealny do dynamicznych aplikacji wymagających błyskawicznej detekcji zmian ciśnienia.
- Wysoka dokładność pomiarowa (<0,5% zakresu FS) – gwarantuje maksymalną precyzję odczytów nawet w trudnych warunkach eksploatacyjnych.
- Wszystkie elementy stykające się z medium wykonane są z trwałej stali nierdzewnej, co zapewnia odporność na korozję i długą żywotność urządzenia.
- Podwyższona odporność na przeciążenia i rozerwanie – doskonałe właściwości zabezpieczające nawet przy skokach ciśnienia.
- Wyposażenie w element dławiący poprawia stabilność pomiaru i chroni czujnik przed nagłymi zmianami ciśnienia.
Typowe zastosowanie przetwornika ciśnienia 250 bar
Przetwornik ciśnienia HM 20-2X/250-C-K35-N doskonale sprawdzi się w przemysłowych układach hydraulicznych, instalacjach olejowych oraz w systemach pneumatycznych. Może być wykorzystywany m.in. w:
- Przemysłowych maszynach hydraulicznych (prasy, wtryskarki, obrabiarki CNC).
- Układach automatyki oraz systemach zarządzania produkcją i kontrolą procesów technologicznych.
- Instalacjach z cieczami i gazami technicznymi, takimi jak oleje hydrauliczne, emulsje, azot (do 300 barów).
- Systemach monitoringu i alarmowania o przekroczeniu dozwolonych wartości ciśnienia.
Wytrzymała i kompaktowa konstrukcja
Kompaktowe wymiary oraz niska masa (0,06 kg) pozwalają na wygodny montaż nawet w miejscach o ograniczonej przestrzeni. Hydrauliczne złącze G1/4 umożliwia szybkie połączenie z instalacją, a czteropinowy wtyk M12x1 (A-kodowany) zgodny z EN 61076-2-101 zapewnia łatwą integrację z sieciami przemysłowymi.
Produkt jest zgodny z normami CE oraz Dyrektywą RoHS, co gwarantuje bezpieczeństwo użytkowania oraz ochronę środowiska.
