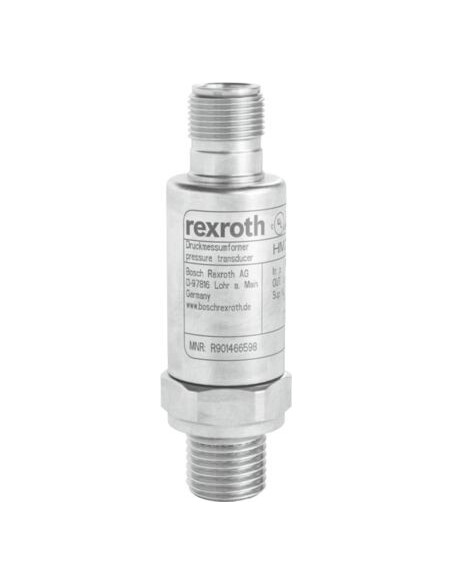

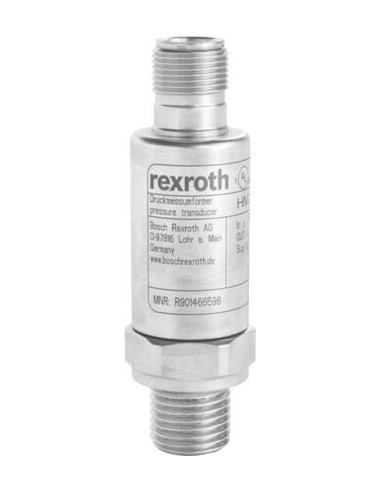

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 100 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 100 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/100-C-K35-N – profesjonalny pomiar ciśnienia do 100 bar
Przetwornik ciśnienia HM 20-2X/100-C-K35-N marki Bosch Rexroth to niezawodne urządzenie do precyzyjnego pomiaru ciśnienia w systemach hydraulicznych oraz pneumatycznych. Umożliwia dokładne monitorowanie i kontrolę ciśnienia roboczego do wartości 100 bar, sprawdzając się w najbardziej wymagających zastosowaniach przemysłowych.
Główne cechy przetwornika ciśnienia – wytrzymałość i precyzja
- Cienkowarstwowa cela pomiarowa zapewniająca wysoki poziom dokładności pomiaru (<0,5% pełnej skali).
- Szybki czas reakcji sygnału (<1 ms), co umożliwia dynamiczną regulację ciśnienia w aplikacjach wymagających błyskawicznej reakcji systemu.
- Solidna konstrukcja – wszystkie elementy mające kontakt z medium wykonane są ze stali nierdzewnej, co gwarantuje odporność na korozję oraz długą żywotność urządzenia.
- Wysoka odporność na przeciążenie i rozerwanie, co jest istotne w trudnych warunkach pracy.
- Standardowe analogowe wyjście sygnału 4–20 mA gwarantujące kompatybilność z większością systemów automatyki przemysłowej.
- Hydrauliczne przyłącze gwintowane G1/4 – szeroko stosowane w branży przemysłowej.
- Wbudowany element dławiący zwiększający odporność na skoki ciśnienia i stabilność sygnału.
- 4-biegunowy wtyk M12x1 z kodowaniem A zgodnie z normą EN 61076-2-101, zapewniający szybkie i bezpieczne połączenie elektryczne.
Zastosowania przetwornika ciśnienia HM 20-2X/100-C-K35-N
Przetwornik Bosch Rexroth HM 20-2X/100-C-K35-N znajduje zastosowanie w różnego rodzaju instalacjach przemysłowych, w których wymagany jest dokładny i szybki pomiar ciśnienia do 100 bar. Jest szczególnie polecany do:
- Systemów hydraulicznych i pneumatycznych
- Maszyn przemysłowych i linii produkcyjnych
- Instalacji automatyki oraz procesów technologicznych
- Układów monitoringu ciśnienia płynów i gazów
- Aplikacji z wykorzystaniem cieczy takich jak HL, HLP, HFC oraz azotu (do 300 barów)
Zalety stosowania przetwornika ciśnienia Rexroth HM 20-2X/100-C-K35-N
Wytrzymałość mechaniczna oraz wysoka precyzja to najważniejsze atuty tego rozwiązania. Przetwornik cechuje się również łatwym montażem oraz niską masą (0,07 kg), co ułatwia integrację z istniejącymi systemami technologicznymi. Zgodność z wymaganiami norm CE oraz RoHS zapewnia bezpieczeństwo użytkowania w różnych środowiskach przemysłowych.
