Przetwornik pomiarowy ciśnienia z wyjściem analogowym 4 … 20 mA, zakres ciśnienia 0 … 630 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe: od 4 do 20 mA
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 630 |
| Sygnał wyjściowy | 4 … 20 mA |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |

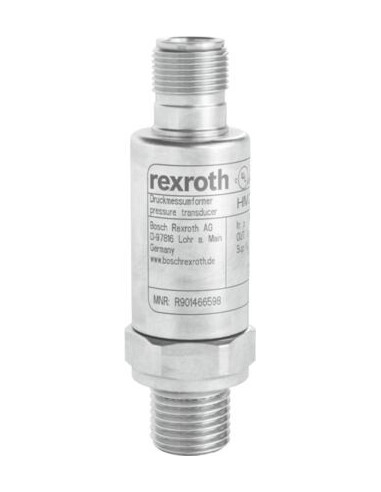

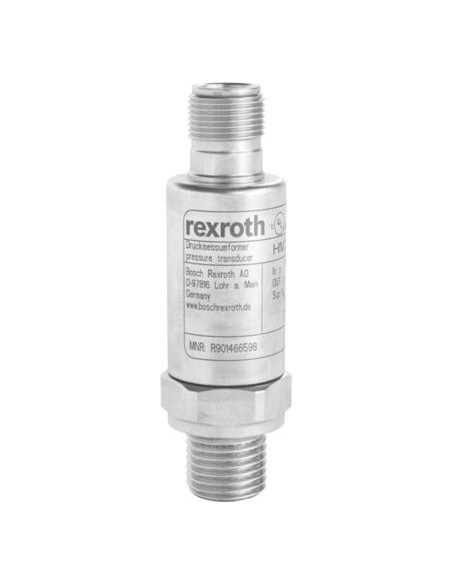

Przetwornik ciśnienia Bosch Rexroth HM 20-2X/630-C-K35-N – precyzyjny pomiar ciśnienia do 630 bar
Przetwornik ciśnienia HM 20-2X/630-C-K35-N, o kodzie produktu R901342035, jest zaawansowanym rozwiązaniem do monitorowania i kontroli procesów hydraulicznych oraz pneumatycznych w wymagających aplikacjach przemysłowych. Oferuje wysoką dokładność i niezawodność działania, nawet w najbardziej ekstremalnych warunkach.
Zastosowanie przetwornika ciśnienia Bosch Rexroth HM 20
Przetwornik ciśnienia HM 20 przeznaczony jest do pracy w układach hydraulicznych, automatyce przemysłowej oraz technice napędowej i procesowej. Dzięki szerokiemu zakresowi pomiarowemu do 630 bar oraz odporności na przeciążenia, idealnie sprawdza się w aplikacjach, w których kluczowe jest precyzyjne i szybkie wykrywanie zmian ciśnienia.
- Układy hydrauliczne i pneumatyczne maszyn przemysłowych
- Systemy automatyki i sterowania procesami
- Zastosowanie w energetyce i przemyśle ciężkim
- Pomiar i kontrola ciśnienia w aplikacjach mobilnych i stacjonarnych
Najważniejsze zalety i cechy przetwornika ciśnienia HM 20-2X/630
Zaawansowana cienkowarstwowa cela pomiarowa gwarantuje wysoką dokładność (< 0,5% FS) oraz długoterminową stabilność wskazań. Wszystkie elementy stykające się z medium wykonane są z wytrzymałej stali nierdzewnej, co zapewnia wysoką odporność na korozję oraz długowieczność produktu.
- Szeroki zakres pomiarowy: do 630 bar, umożliwiający zastosowanie w wielu różnych układach przemysłowych
- Szybka reakcja: krótki czas wzrostu sygnału (<1 ms) zapewnia dynamikę regulacji ciśnienia
- Wysoka kompatybilność elektromagnetyczna: zgodność CE oraz odporność na zakłócenia
- Duża odporność na przeciążenia i rozerwanie: gwarantuje bezpieczeństwo pracy, nawet w ekstremalnych warunkach
- Wytrzymałe i szczelne uszczelnienia NBR
- Łatwy montaż: Gwint G1/4 umożliwia prostą integrację z większością układów hydraulicznych
- Uniwersalne wyjście sygnałowe 4…20 mA pozwala na łatwe podłączenie do systemów automatyki
Możliwości integracji i podłączenia przetwornika ciśnienia
Przetwornik ciśnienia wyposażony jest w wtyk przyrządowy 4-biegunowy M12x1 (kodowanie A), spełniający normę EN 61076-2-101, co umożliwia szybkie i niezawodne podłączenie do urządzeń sterujących i monitorujących. Typowe media pomiarowe obejmują oleje hydrauliczne HL, HLP, HFC oraz azot (do 300 barów).
Przetwornik ciśnienia HM 20-2X – gwarancja niezawodności w aplikacjach przemysłowych
Dzięki zastosowaniu nowoczesnych technologii i materiałów, przetwornik ciśnienia Bosch Rexroth HM 20-2X/630-C-K35-N dedykowany jest użytkownikom poszukującym sprawdzonych rozwiązań w dziedzinie pomiarów ciśnienia. Kompaktowa konstrukcja, wysoka odporność mechaniczna oraz precyzyjność pomiarowa czynią go idealnym wyborem do nowoczesnych systemów monitorowania i sterowania.
