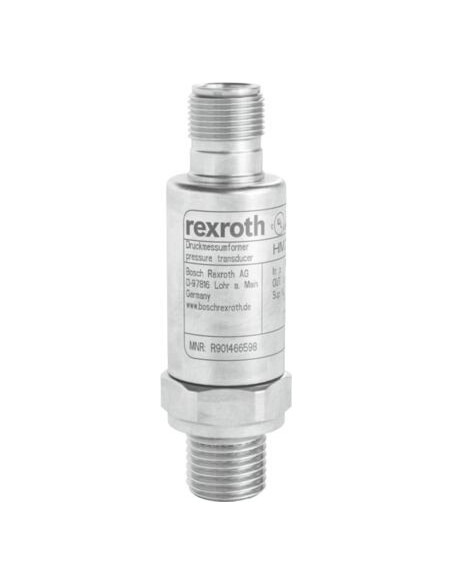

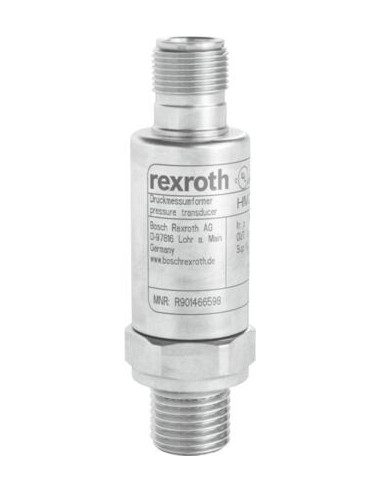

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 50 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 50 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia HM 20-2X/050-H-K35-N Bosch Rexroth – precyzyjny pomiar ciśnienia w aplikacjach hydraulicznych
Przetwornik ciśnienia HM 20-2X/050-H-K35-N to nowoczesne rozwiązanie dedykowane do precyzyjnego monitorowania i pomiaru ciśnienia w układach hydraulicznych oraz przemysłowych. Urządzenie zostało zaprojektowane z myślą o wysokiej dokładności, szybkim czasie reakcji oraz wytrzymałości na wymagające warunki pracy.
Główne zalety przetwornika ciśnienia Bosch Rexroth
- Bardzo krótki czas wzrostu sygnału (< 1 ms) – umożliwia natychmiastową reakcję na zmiany ciśnienia, co jest kluczowe w dynamicznych systemach regulacji.
- Wysoka dokładność pomiarowa – odchylenie poniżej 0,5% zakresu pomiarowego FS zapewnia niezawodność i powtarzalność odczytów.
- Wytrzymałość oraz bezpieczeństwo – odporność na przeciążenia i rozerwanie zwiększa niezawodność działania urządzenia nawet w ekstremalnych warunkach pracy.
- Części mające kontakt z medium wykonane ze stali szlachetnej – gwarantują odporność na korozję oraz kompatybilność z szeroką gamą mediów hydraulicznych i gazowych.
Zastosowania przetwornika ciśnienia HM20
Przetwornik ciśnienia HM 20-2X/050-H-K35-N znajduje zastosowanie m.in. w:
- Układach hydrauliki siłowej i automatyki przemysłowej
- Systemach monitorowania ciśnienia w maszynach produkcyjnych
- Instalacjach z cieczami hydraulicznymi i gazami technicznymi
- Aplikacjach wykorzystujących azot (nitrogen) do 300 bar
- Systemach kontroli i regulacji ciśnienia w branży motoryzacyjnej, spożywczej, chemicznej i energetycznej
Kluczowe cechy techniczne przetwornika ciśnienia Rexroth
- Analogowy sygnał wyjściowy 0,1 – 10 V ułatwiający integrację z różnorodnymi systemami sterowania i monitorowania.
- Gwint przyłącza G1/4, popularny w systemach hydraulicznych i przemysłowych.
- Wtyk przyrządowy 4-biegunowy M12x1 (A-kodowany) – zapewnia łatwość podłączenia oraz pewność i trwałość połączenia elektrycznego.
- Cienkowarstwowa cela pomiarowa – zapewnia wysoką precyzję i długotrwałą stabilność pracy.
- Odporność na agresywne media dzięki zastosowaniu uszczelnień NBR oraz komponentów ze stali nierdzewnej.
Certyfikaty i zgodność
Urządzenie spełnia wymogi dyrektywy CE dotyczącej kompatybilności elektromagnetycznej 2014/30/UE oraz dyrektywy RoHS 2011/65/UE, co potwierdza jego przydatność w nowoczesnych aplikacjach przemysłowych oraz zgodność z europejskimi normami bezpieczeństwa i ochrony środowiska.
Przetwornik ciśnienia HM 20-2X/050-H-K35-N Bosch Rexroth to niezawodne rozwiązanie zapewniające precyzyjne i szybkie pomiary ciśnienia w różnorodnych aplikacjach przemysłowych.
