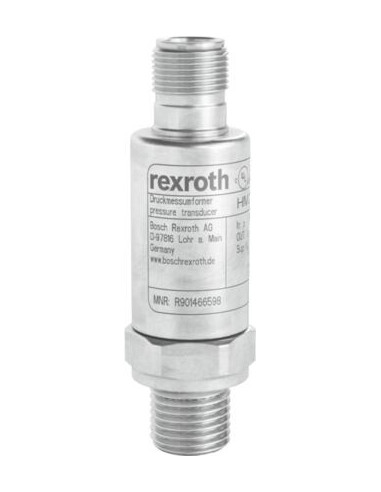

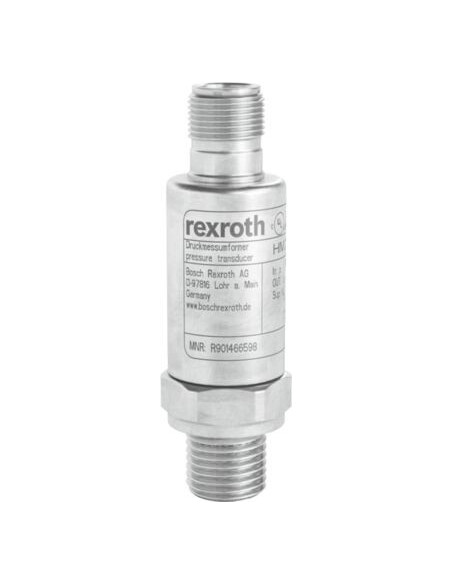

Przetwornik pomiarowy ciśnienia z wyjściem analogowym 0,1 … 10 V, zakres ciśnienia 0 … 630 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Krótki czas wzrostu sygnału< 1 ms dla dynamicznej regulacji ciśnienia. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Wysoka dokładność pomiaru, wynosząca < 0,5% FS. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- Wyjście analogowe 0,1 … 10 V
- Przyłącze hydrauliczne G1/4
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint zewnętrzny G1/4 |
| Rodzina produktów | HM20 |
| Maks. ciśnienie robocze. [bar] | 630 |
| Sygnał wyjściowy | 0,1 … 10 V |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,Azot (do 300 barów) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.07 |
Przetwornik ciśnienia HM 20-2X/630-H-K35-N Bosch Rexroth – Profesjonalna kontrola ciśnienia do 630 bar
Przetwornik ciśnienia HM 20-2X/630-H-K35-N marki Bosch Rexroth to nowoczesne, niezawodne urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania i kontroli ciśnienia w instalacjach hydraulicznych oraz pneumatycznych. Sprawdza się zarówno w zastosowaniach przemysłowych, jak i laboratoryjnych, gdzie wymagana jest wysoka dokładność oraz odporność na ekstremalne warunki pracy.
Główne zalety i cechy przetwornika ciśnienia HM 20-2X/630-H-K35-N
- Precyzyjny pomiar ciśnienia do 630 bar dzięki cienkowarstwowej celi pomiarowej wykonanej ze stali nierdzewnej.
- Bardzo szybka reakcja sygnału <1 ms – idealny do zastosowań wymagających dynamicznej regulacji ciśnienia.
- Wyjście analogowe 0,1…10 V zapewniające łatwą integrację z większością systemów automatyki przemysłowej oraz kontroli procesów.
- Solidna konstrukcja, odporna na przeciążenia i uszkodzenia mechaniczne, z zachowaniem wysokiej dokładności <0,5% FS.
- Element dławiący w kanale ciśnieniowym, chroniący przed nagłymi skokami ciśnienia oraz zapewniający bezpieczną eksploatację.
- Wtyk przyrządowy 4-biegunowy M12x1, A-kodowany zgodny z EN 61076-2-101, gwarantujący szybką i intuicyjną instalację elektryczną.
- Bezpieczna praca z różnymi mediami: oleje hydrauliczne HL, HLP, HFC oraz azot (do 300 bar).
- Niewielka masa – zaledwie 0,07 kg, ułatwiająca montaż nawet w trudno dostępnych miejscach.
Zastosowania przetwornika ciśnienia 0-630 bar
Przetwornik ciśnienia Bosch Rexroth HM 20-2X/630-H-K35-N znajduje zastosowanie w wielu obszarach przemysłu, szczególnie tam, gdzie kluczowa jest szybka reakcja pomiarowa oraz wysoka odporność na przeciążenia:
- Sterowanie i monitorowanie hydraulicznych systemów napędowych
- Systemy testowe i laboratoryjne
- Automatyzacja procesów przemysłowych
- Przemysł maszynowy i produkcyjny
- Zastosowania OEM wymagające precyzyjnych czujników ciśnienia
Dlaczego warto wybrać przetwornik ciśnienia HM 20-2X/630-H-K35-N?
Wytrzymałość, precyzja i uniwersalność sprawiają, że ten model przetwornika ciśnienia doskonale sprawdzi się zarówno w wymagających warunkach przemysłowych, jak i w nowoczesnych instalacjach laboratoryjnych. Kompaktowa budowa pozwala na zastosowanie w miejscach, gdzie przestrzeń montażowa jest ograniczona, a wysoka odporność na czynniki zewnętrzne umożliwia długotrwałą i bezawaryjną pracę.
Przetwornik spełnia wymagania norm CE (zgodność elektromagnetyczna 2014/30/UE, Dyrektywa RoHS 2011/65/UE), co gwarantuje bezpieczeństwo użytkowania oraz szeroką kompatybilność z nowoczesnymi systemami automatyki.
