Dane techniczne
| Ciśnienie robocze | 1 - 12 bar |
| Ciśnienie robocze MPa | 0,1 - 1,2 MPa |
| Dopuszczenie | CCC |
| Funkcja elementu przełączającego | Styki przełączane |
| Kategoria zastosowania dla obciążenia indukcyjnego | AC-14, DC-13 |
| Kategoria zastosowania dla obciążenia rezystancyjnego | AC-12, DC-12 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. częstotliwość przełączania | od 3 Hz |
| Maks. napięcie wyjściowe przełączania AC | od 250 V |
| Maks. napięcie wyjściowe przełączania DC | od 125 V |
| Maks. prąd wyjściowy | od 5000 mA |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał styku przełączającego | Srebrny |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda |
| Metoda pomiarowa | Pneumatyczno-elektryczny przetwornik ciśnienia |
| Mierzona wielkość | Ciśnienie względne |
| Minimalny prąd obciążenia | 1 mA przy 24 V, 10 mA przy 10 V, 100 mA przy 5V |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze elektryczne | Wtyczka, Czworokątna konstrukcja, Schemat podłączenia typu A wg EN175301-803, Wg DIN 43650 |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Stopień ochrony | IP65 |
| Temperatura medium | -20 - 80 °C |
| Temperatura otoczenia | -20 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 194 g |
| Zakres nastawy wartości progowej | 1 - 12 bar |
| Zgodność z normą | EN 60947-5-1 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU dla niskich napięć |

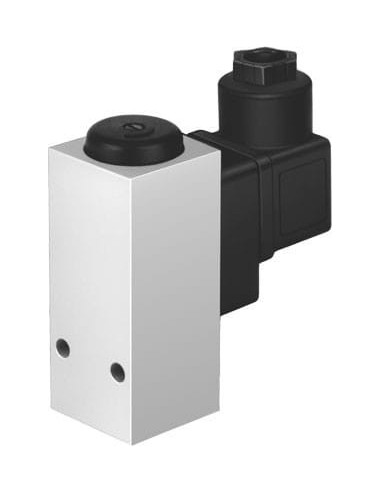

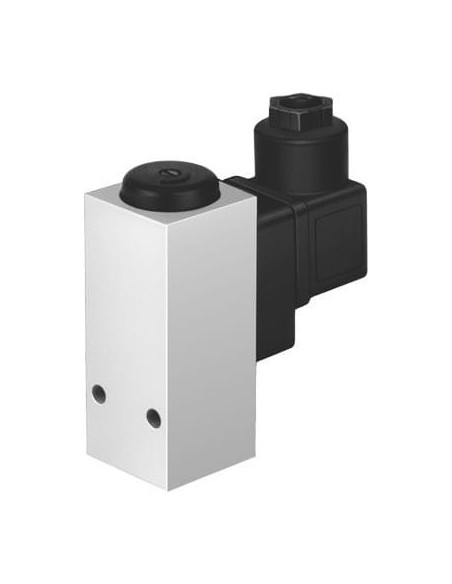

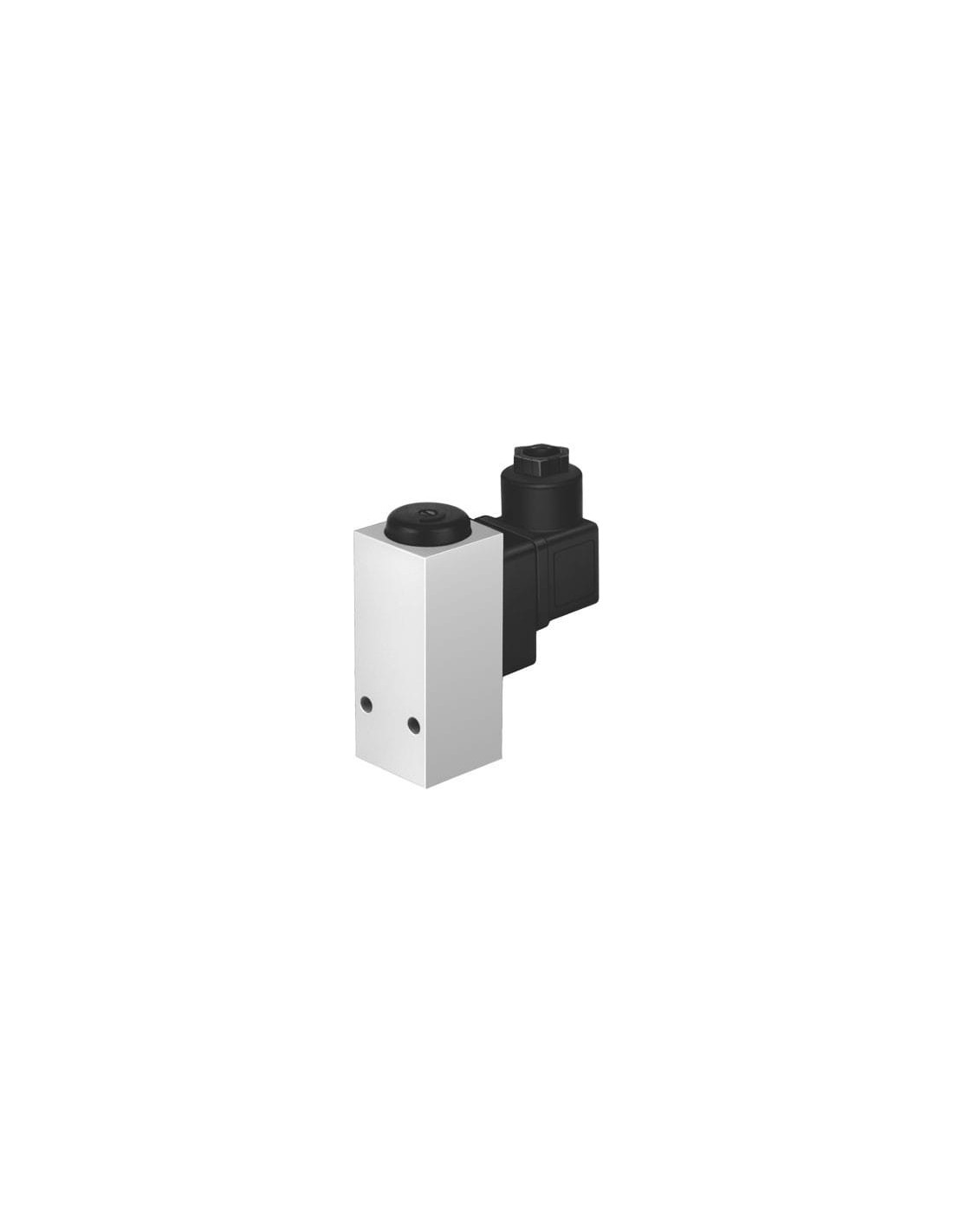

Wyłącznik ciśnieniowy FESTO PEV-1/4-B – precyzyjna kontrola ciśnienia
Wyłącznik ciśnieniowy FESTO PEV-1/4-B to niezawodne urządzenie służące do monitorowania i kontroli ciśnienia w instalacjach pneumatycznych oraz hydraulicznych. Model ten, oznaczony kodem FESTO-10773, przeznaczony jest do zastosowań przemysłowych, gdzie istotne są precyzja, trwałość i bezpieczeństwo pracy układów zasilanych sprężonym powietrzem lub wodą.
Główne zalety wyłącznika ciśnieniowego FESTO PEV-1/4-B
- Szeroki zakres nastawy progowej ciśnienia – od 1 do 12 bar, co umożliwia dopasowanie urządzenia do różnych aplikacji przemysłowych.
- Odporność na korozję (klasa CRC 2) dzięki solidnej obudowie z odlewu ciśnieniowego aluminium, co zapewnia długą żywotność nawet w wymagających warunkach pracy.
- Uniwersalność montażu – możliwość instalacji w dowolnej pozycji oraz łatwy sposób montażu za pomocą otworów przelotowych.
- Wysoki stopień ochrony IP65 gwarantuje bezpieczeństwo pracy w środowiskach o podwyższonej wilgotności i zapyleniu.
- Zgodność z wymaganiami standardów przemysłowych (EN 60947-5-1, RoHS) potwierdza najwyższą jakość wykonania oraz bezpieczeństwo eksploatacji.
- Szeroki zakres temperatur pracy: od -20°C do 80°C dla medium i otoczenia.
Zastosowania wyłącznika ciśnieniowego PEV-1/4-B
Wyłącznik ciśnieniowy PEV-1/4-B marki FESTO jest powszechnie wykorzystywany w:
- Automatyce przemysłowej – do monitorowania i sterowania urządzeniami pneumatycznymi oraz hydraulicznymi.
- Systemach sprężonego powietrza – do zapewnienia bezpiecznego i efektywnego działania siłowników oraz innych elementów wykonawczych.
- Instalacjach wodnych – do zabezpieczenia pomp i zaworów przed niepożądanym wzrostem lub spadkiem ciśnienia.
- Maszynach produkcyjnych – do automatycznego wyłączania urządzeń w przypadku przekroczenia ustawionych wartości progowych.
Funkcjonalność i budowa wyłącznika ciśnieniowego
PEV-1/4-B to wyłącznik o przełączanych stykach, który pozwala na łatwą integrację z układami elektrycznymi i sygnalizacyjnymi. Jest dostosowany do pracy zarówno z obciążeniami indukcyjnymi (AC-14, DC-13), jak i rezystancyjnymi (AC-12, DC-12). Jego pneumatyczno-elektryczny przetwornik ciśnienia zapewnia wysoką dokładność oraz niezawodne działanie. Podłączenie realizowane jest poprzez praktyczną wtyczkę w konstrukcji czworokątnej zgodnie z normą EN175301-803 (DIN 43650).
Możliwości eksploatacyjne wyłącznika FESTO PEV-1/4-B
- Zaawansowana ochrona – stopień IP65 umożliwia użytkowanie w trudnych warunkach przemysłowych.
- Materiał styków – srebro gwarantuje stabilne przewodzenie prądu przez cały okres użytkowania.
- Media robocze – możliwość pracy z powietrzem sprężonym (zgodnie z ISO8573-1:2010 [7:-:-]) oraz wodą.
- Możliwość pracy z olejonym powietrzem (po wstępnym rozpoczęciu olejenia).
- Minimalne wartości prądu obciążenia umożliwiają zastosowanie w precyzyjnych układach sygnalizacyjnych.
Wyłącznik ciśnieniowy FESTO PEV-1/4-B – pewność i bezpieczeństwo każdego dnia
Dzięki przemyślanej konstrukcji oraz wysokiej jakości podzespołom, wyłącznik ciśnieniowy FESTO PEV-1/4-B doskonale sprawdza się wszędzie tam, gdzie wymagana jest niezawodna kontrola ciśnienia. Funkcjonalność, odporność na trudne warunki oraz szeroki zakres parametrów pracy czynią go optymalnym wyborem do zastosowań przemysłowych, automatyzacji procesów oraz budowy maszyn.
