Dane techniczne
| Dopuszczenie | RCM Mark, c UL us - Recognized (OL) |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Funkcja przełączania | Wartość progowa z stałą histerezą |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. prąd wyjściowy | od 100 mA |
| Materiał obudowy | PA, POM |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Metoda pomiarowa | Piezorezystancyjny czujnik ciśnienia |
| Mierzona wielkość | Ciśnienie względne |
| Powtarzalność w ± %FS | od 0,3 %FS |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | QS-6 |

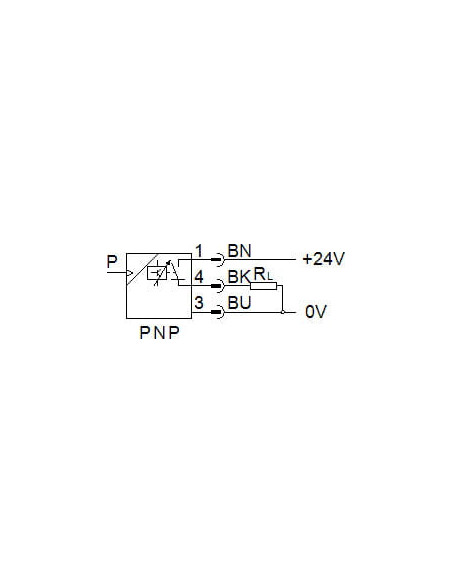

| Przyłącze elektryczne | M8x1, 3-pin, Wg EN 60947-5-2, Konstrukcja okrągła, Wtyczka |
| Sposób montażu | Przy pomocy osprzętu |
| Stopień ochrony | IP40 |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 19 g |
| Wartość końcowa zakresu pomiaru ciśnienia | od 10 bar |
| Wartość początkowa zakresu pomiaru ciśnienia | od 0 bar |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Współczynnik temperaturowy w ± %FS/K | od 0,05 %FS/K |
| Wyjście dwustanowe | PNP |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 15 - 30 V |
| Zakres nastawy wartości progowej | 0 - 100 % |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |

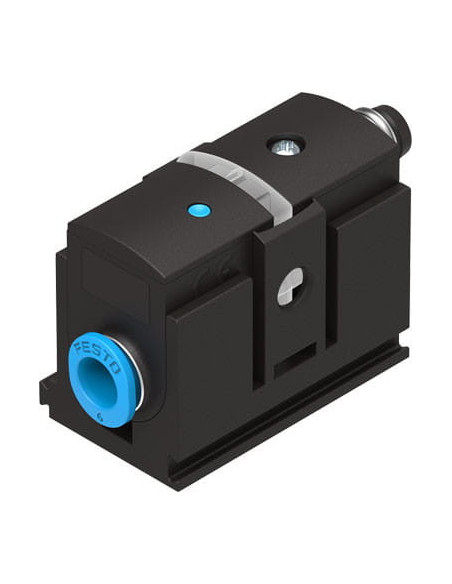

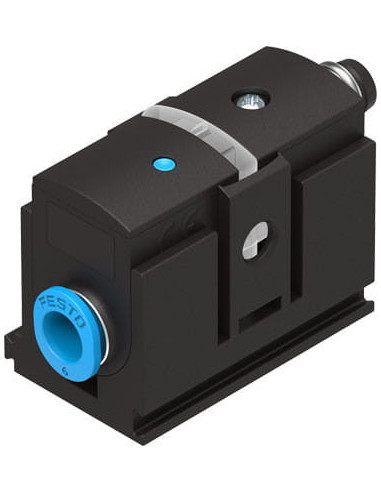

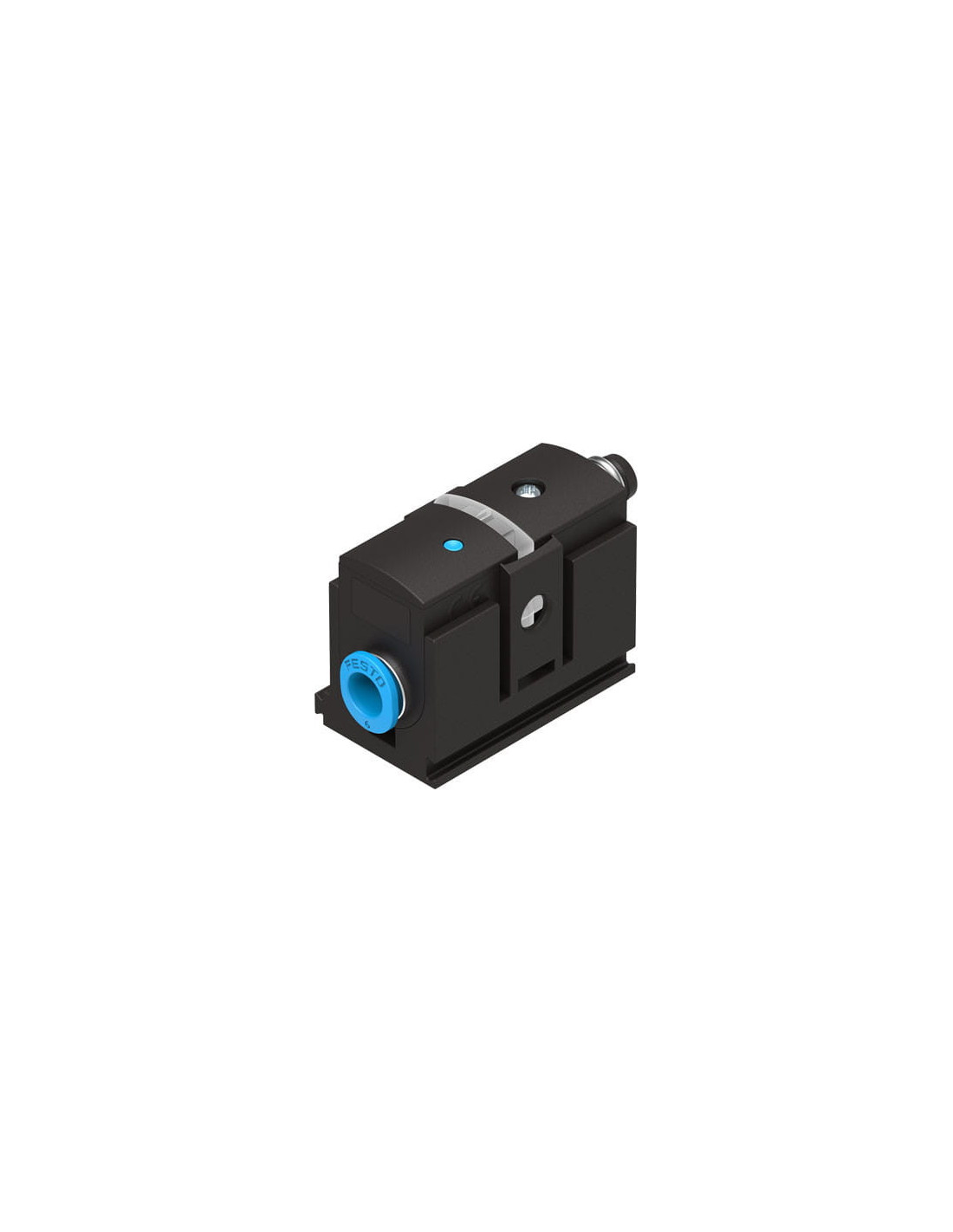

Czujnik ciśnienia FESTO SDE5-D10-O-Q6E-P-M8 – Kompaktowe i niezawodne rozwiązanie do monitorowania ciśnienia
Czujnik ciśnienia SDE5-D10-O-Q6E-P-M8 marki FESTO to specjalistyczne urządzenie przeznaczone do precyzyjnego pomiaru i monitorowania ciśnienia w układach pneumatycznych. Dzięki kompaktowej budowie oraz wysokiej odporności na czynniki zewnętrzne, czujnik świetnie sprawdza się w aplikacjach przemysłowych, gdzie niezawodność i dokładność mają kluczowe znaczenie.
Możliwości zastosowania czujnika ciśnienia FESTO SDE5-D10-O-Q6E-P-M8
Zaawansowany piezorezystancyjny czujnik ciśnienia doskonale nadaje się do kontroli procesów w systemach sprężonego powietrza oraz innych mediach zgodnych z normą ISO 8573-1:2010 [7:4:4]. Urządzenie znajduje zastosowanie w:
- automatyce przemysłowej,
- maszynach produkcyjnych oraz montażowych,
- systemach monitorujących ciśnienie w liniach produkcyjnych,
- układach bezpieczeństwa,
- zintegrowanych układach pneumatyki.
Dzięki uniwersalnemu montażowi oraz zwartym wymiarom, czujnik może być instalowany w miejscach o ograniczonej przestrzeni, zachowując jednocześnie pełną funkcjonalność.
Zalety czujnika ciśnienia SDE5-D10-O-Q6E-P-M8
- Kompaktowa budowa – sprawdzi się w przestrzeniach o ograniczonym dostępie.
- Wysoka powtarzalność pomiarów – gwarantuje precyzyjne monitorowanie wartości ciśnienia.
- Odporność na korozję – klasa CRC 2 zapewnia średnią odporność na działanie niekorzystnych czynników środowiskowych.
- Duży zakres pomiarowy – od 0 do 10 bar, co zwiększa uniwersalność zastosowania.
- Łatwa integracja – standardowe złącze M8x1 oraz przyłącze pneumatyczne QS-6.
- Wyjście PNP oraz ochrona przed odwrotną polaryzacją – bezpieczeństwo i kompatybilność z wieloma systemami automatyki.
- Wskaźnik LED – czytelna sygnalizacja stanu przełączania w czasie rzeczywistym.
Typowe funkcje i właściwości użytkowe
Czujnik ciśnienia FESTO SDE5-D10-O-Q6E-P-M8 pozwala na niezawodne wykrywanie oraz sygnalizowanie przekroczenia ustawionej wartości ciśnienia, umożliwiając skuteczną ochronę instalacji przed przeciążeniem. Styk normalnie otwarty (NO) oraz możliwość ustawienia progu z histerezą znacząco ułatwiają integrację urządzenia z istniejącymi instalacjami.
Wyposażenie w zabezpieczenie przed zwarciem i odwrotną polaryzacją zwiększa trwałość i niezawodność czujnika, nawet w wymagających warunkach pracy.
Bezpieczeństwo i zgodność
Produkt posiada wymagane oznaczenia CE, zgodność z dyrektywą EU-EMV oraz EU RoHS, a także certyfikaty takie jak RCM Mark, c UL us – Recognized (OL), KC-EMV. Dodatkowo, urządzenie pozwala na pracę zarówno w powietrzu suchym, jak i olejonym.
Czujnik ciśnienia FESTO SDE5-D10-O-Q6E-P-M8 to gwarancja dokładności pomiaru oraz długotrwałej, stabilnej pracy w profesjonalnych aplikacjach przemysłowych.
