Dane techniczne
| Ciśnienie pilota | 2 - 10 bar |
| Ciśnienie pilota Mpa | 0,2 - 1 MPa |
| Ciśnienie robocze | 0,5 - 10 bar |
| Ciśnienie robocze MPa | 0,05 - 1 MPa |
| Funkcja zaworu | Funkcja zaworu zwrotnego sterowanego |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Materiał manszety zaworu zwrotnego | NBR |
| Materiał pierścienia zwalniającego | POM |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy |
| Materiał śruby drążonej | Stop aluminium, Anodowanie |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 1,25 Nm |
| Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar | od 130 l/min |
| Pilot pressure | 29 - 145 psi |
| Pozycja zabudowy | Dowolna |
| Przepływ normalny 1 -> 2 z 6 na 0 bar | od 200 l/min |
| Przyłącze pneumatyczne 1 | M5 |
| Przyłącze pneumatyczne 2 | M5 |
| Przyłącze zasilania pilota 21 | M5 |
| Sposób montażu | Przy pomocy gwintów, Z gwintem zewnętrznym |
| Sposób uruchomienia | Pneumatyczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Temperatura przechowywania | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 21 g |

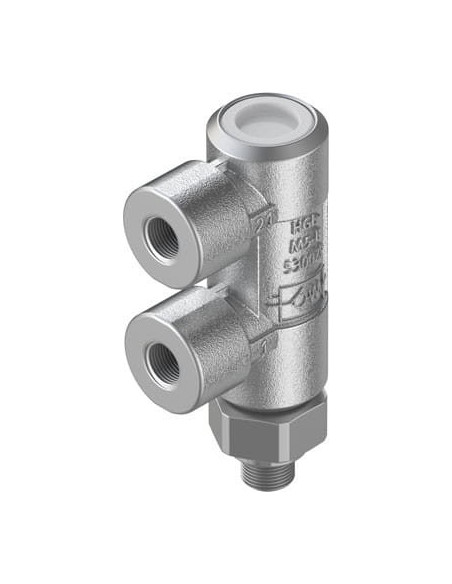

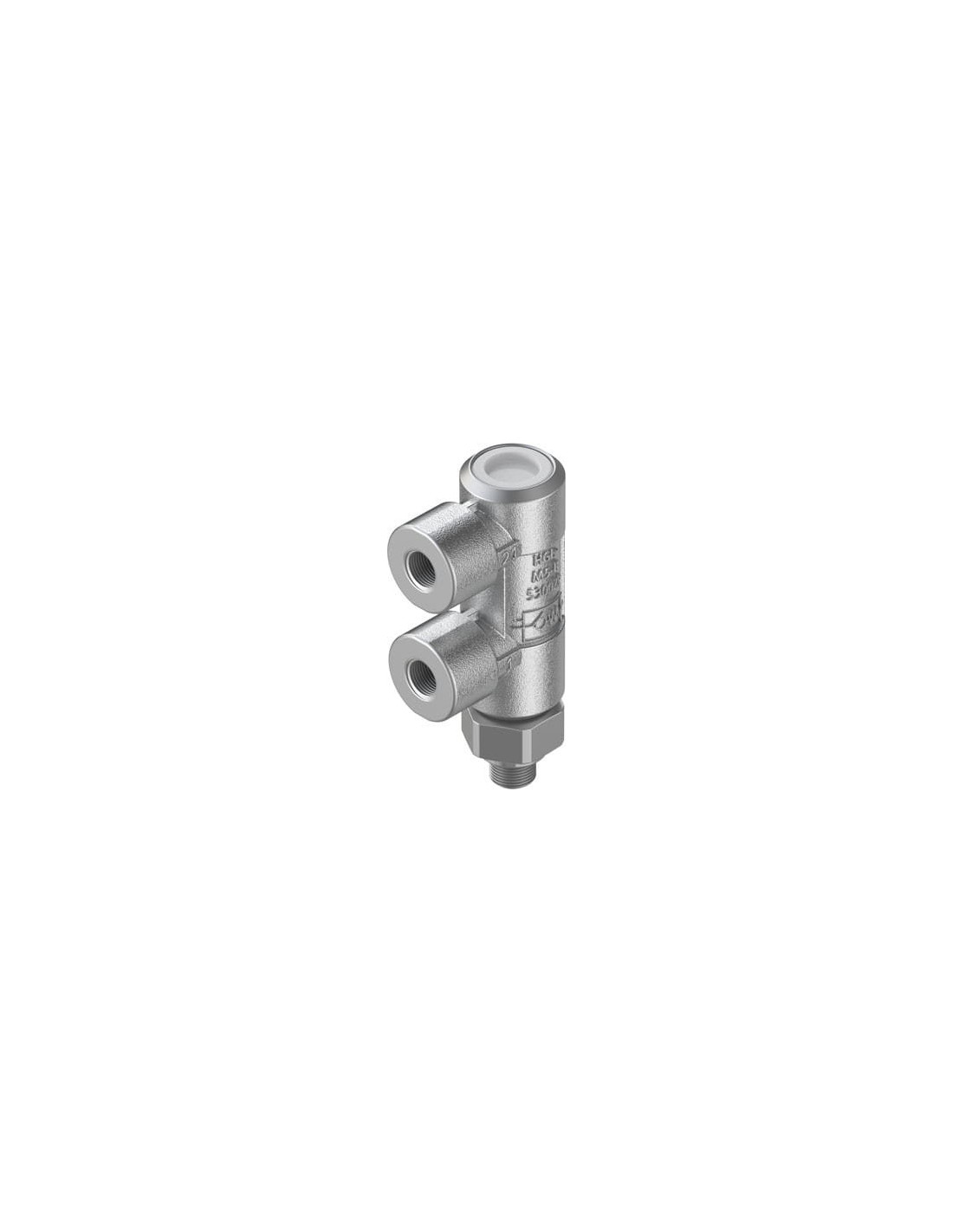

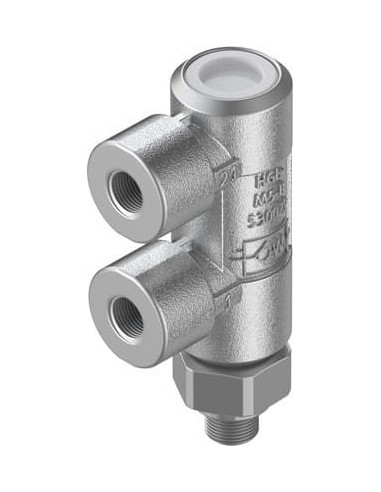

Zawór zwrotny sterowany FESTO HGL-M5-B – wysoka niezawodność w pneumatyce
HGL-M5-B to zawór zwrotny sterowany renomowanej marki FESTO, wyróżniający się kompaktową konstrukcją oraz wysoką jakością wykonania. Produkt został zaprojektowany do pracy w instalacjach pneumatycznych, zapewniając skuteczne sterowanie przepływem sprężonego powietrza i kontrolę kierunku jego przepływu.

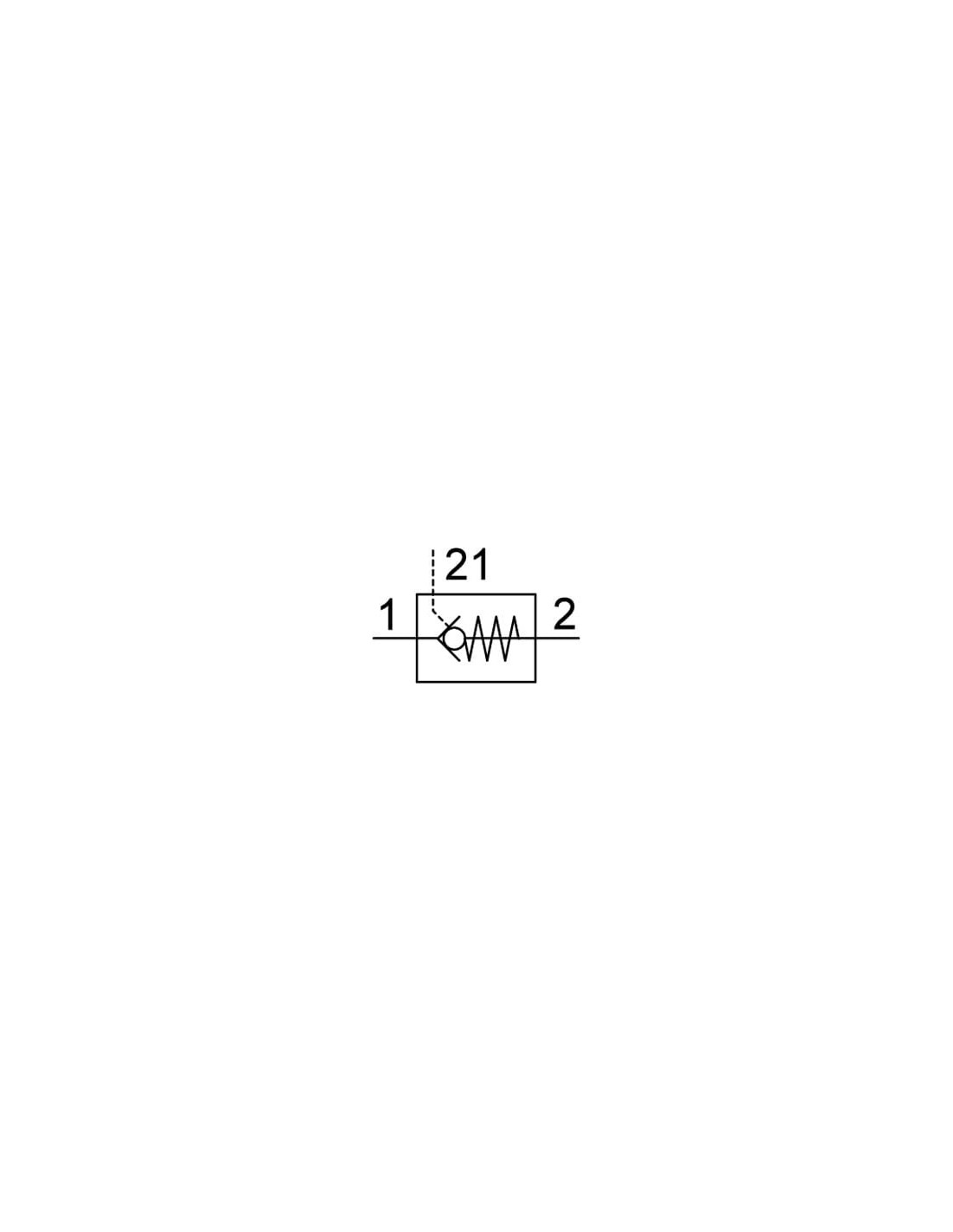

Zawór umożliwia zarówno automatyczne blokowanie przepływu w jednym kierunku, jak i odblokowanie za pomocą sygnału pneumatycznego (przyłącze pilota 21), co pozwala na elastyczne sterowanie procesami w rozbudowanych układach automatyki.
Możliwości zastosowania i typowe obszary wykorzystania
Zawór zwrotny sterowany FESTO HGL-M5-B idealnie sprawdza się w rozwiązaniach przemysłowych, gdzie wymagane jest utrzymanie położenia siłownika pneumatycznego lub zabezpieczenie przed niepożądanym cofaniem medium. Znajduje szerokie zastosowanie m.in. w:
- Układach automatyki przemysłowej – kontrola ruchu siłowników i innych elementów wykonawczych.
- Systemach pakujących i montażowych – precyzyjne utrzymanie pozycji oraz zapobieganie nagłym ruchom powrotnym.
- Przemysłowych układach pneumatycznych – zabezpieczenie i kontrola przepływu sprężonego powietrza.
- Systemach bezpieczeństwa – jako element zapewniający ochronę przed niespodziewanym wzrostem lub nagłym spadkiem ciśnienia medium roboczego.
Kluczowe zalety zaworu zwrotnego sterowanego HGL-M5-B
- Kompaktowa budowa – umożliwia montaż nawet w ograniczonych przestrzeniach.
- Wszechstronność montażu – dowolna pozycja zabudowy oraz montaż przy pomocy gwintów zewnętrznych M5.
- Odporność na korozję – klasa CRC 2, średnia odporność na korozję, materiały zgodne z RoHS, brak miedzi i PTFE, co umożliwia zastosowanie w różnych warunkach przemysłowych.
- Prosta obsługa – zawór sterowany pneumatycznie, możliwa praca na powietrzu olejonym lub nieolejonym.
- Wysoka wydajność – nominalny przepływ sięgający do 200 l/min oraz szeroki zakres ciśnienia roboczego (0,5–10 bar).
- Zgodność z normami – medium zgodne z ISO8573-1:2010 [7:4:4], wysoka trwałość i niezawodność w codziennej eksploatacji.
Zalecenia montażowe i użytkowe
Zawór zwrotny sterowany HGL-M5-B najlepiej sprawdza się w aplikacjach wymagających szybkiego i precyzyjnego sterowania przepływem sprężonego powietrza. Dzięki dowolnej pozycji zabudowy zawór można łatwo zintegrować w istniejących układach pneumatycznych. Zaleca się, aby w przypadku rozpoczęcia pracy na powietrzu olejonym kontynuować olejenie podczas dalszej eksploatacji.
Podsumowanie – zawór zwrotny sterowany do profesjonalnych zastosowań
FESTO HGL-M5-B to wybór dla wszystkich, którzy poszukują trwałego, łatwego w montażu oraz wszechstronnego zaworu zwrotnego sterowanego do zastosowań przemysłowych, automatyki czy laboratoriów badawczych. Solidna konstrukcja i szerokie możliwości konfiguracji sprawiają, że jest to produkt spełniający oczekiwania nawet najbardziej wymagających aplikacji pneumatycznych.
