Dane techniczne
| Ciśnienie pilota | 2 - 10 bar |
| Ciśnienie pilota Mpa | 0,2 - 1 MPa |
| Ciśnienie robocze | 0,5 - 10 bar |
| Ciśnienie robocze MPa | 0,05 - 1 MPa |

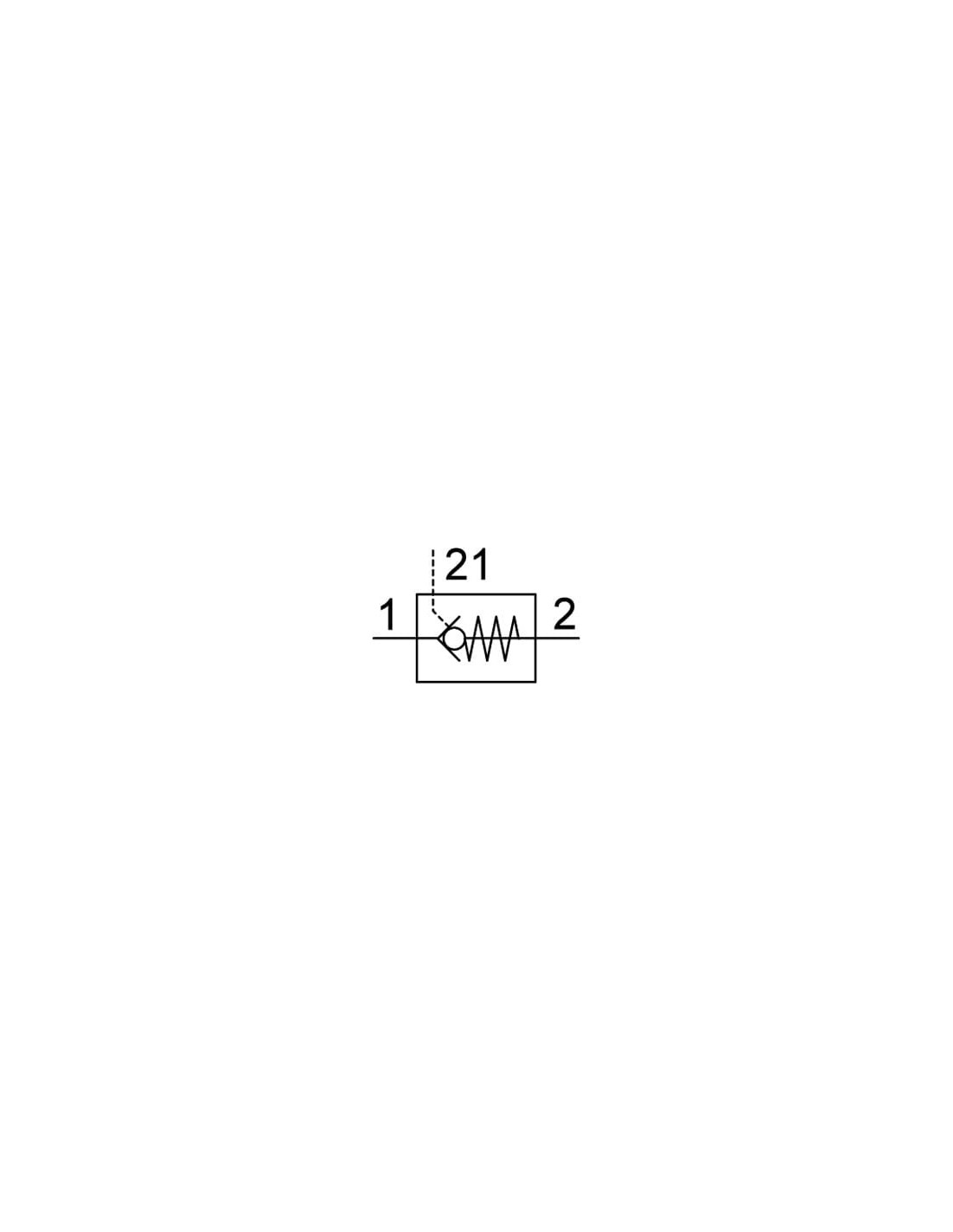

| Funkcja zaworu | Funkcja zaworu zwrotnego sterowanego |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Materiał manszety zaworu zwrotnego | NBR |
| Materiał pierścienia zwalniającego | POM |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy |
| Materiał śruby drążonej | Anodowanie, Stop aluminium |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3,5 Nm |
| Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar | od 270 l/min |
| Pilot pressure | 29 - 145 psi |
| Pozycja zabudowy | Dowolna |
| Przepływ normalny 1 -> 2 z 6 na 0 bar | od 400 l/min |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze zasilania pilota 21 | M5 |
| Sposób montażu | Przy pomocy gwintów, Z gwintem zewnętrznym |
| Sposób uruchomienia | Pneumatyczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Temperatura przechowywania | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 21,4 g |

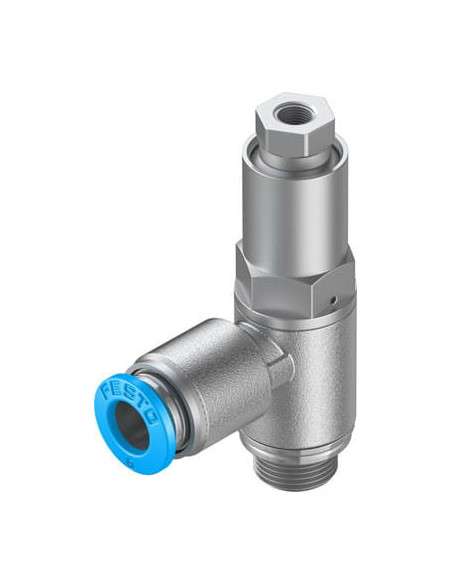

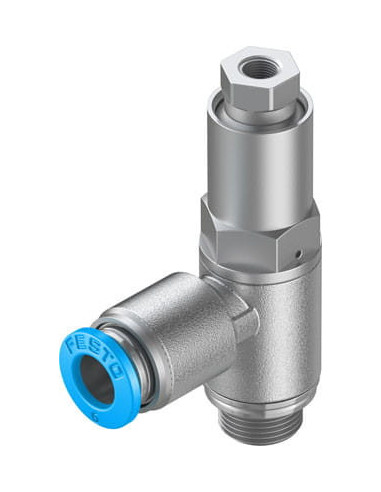

Zawór zwrotny sterowany HGL-1/8-QS-6 FESTO – opis i zastosowanie
Sterowany zawór zwrotny HGL-1/8-QS-6 FESTO to wysokiej jakości element pneumatyczny, umożliwiający kontrolowany przepływ sprężonego powietrza. Dzięki wykonaniu z trwałych materiałów oraz kompaktowej budowie znakomicie sprawdza się w nowoczesnych instalacjach przemysłowych, gdzie wymagana jest precyzyjna regulacja kierunku przepływu.
Najważniejsze zalety zaworu zwrotnego sterowanego FESTO HGL-1/8-QS-6
- Precyzyjna kontrola przepływu – dzięki możliwości sterowania zaworem za pomocą ciśnienia pilota możliwa jest szybka i pewna reakcja systemu pneumatycznego.
- Uniwersalność montażu – zawór może być montowany w dowolnej pozycji, co pozwala na łatwą integrację z różnorodnymi układami pneumatycznymi.
- Wysoka odporność na korozję – klasa CRC 2 gwarantuje średni poziom ochrony przed wpływem czynników zewnętrznych, co zwiększa trwałość urządzenia.
- Szeroki zakres ciśnienia roboczego i pilota – możliwość pracy w zakresie od 0,5 do 10 bar (ciśnienie robocze) oraz od 2 do 10 bar (ciśnienie pilota) daje duże możliwości aplikacyjne.
- Wytrzymałe materiały – zastosowanie odlewu ciśnieniowego cynkowego, aluminium oraz tworzyw sztucznych zapewnia długą żywotność zaworu nawet przy intensywnej eksploatacji.
Zastosowanie zaworów zwrotnych sterowanych – gdzie sprawdzi się HGL-1/8-QS-6 FESTO?
Zawory zwrotne sterowane są powszechnie wykorzystywane w instalacjach pneumatycznych, w których kluczowa jest kontrola przepływu sprężonego powietrza w jednym kierunku oraz możliwość jego swobodnego odblokowania w razie potrzeby. Typowe obszary zastosowania obejmują:
- Automatyka przemysłowa – zapewnia kontrolę pracy siłowników i napędów pneumatycznych.
- Maszyny pakujące i produkcyjne – zabezpiecza przed niepożądanym cofaniem się powietrza w układzie.
- Systemy transportu pneumatycznego – umożliwiają selektywne sterowanie przepływem medium roboczego.
- Układy podciśnieniowe – stosowany jako zabezpieczenie przed utratą podciśnienia w instalacjach.
Budowa i bezpieczeństwo użytkowania zaworu HGL-1/8-QS-6 FESTO
HGL-1/8-QS-6 FESTO został wyposażony w szybkozłącze QS-6 oraz przyłącze G1/8, co ułatwia jego integrację z różnorodnymi przewodami i elementami systemu pneumatycznego. Zastosowanie uszczelnień NBR gwarantuje odporność na zużycie, a zgodność z normami RoHS świadczy o bezpieczeństwie użytkowania w instalacjach przemysłowych. Zawór nie zawiera miedzi ani PTFE, co jest istotne w wielu specjalistycznych aplikacjach.
Sterowany zawór zwrotny sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach pneumatycznych, oferując trwałe i bezawaryjne działanie nawet w wymagających warunkach pracy.
