Dane techniczne
| Ciśnienie pilota | 1 - 10 bar |
| Ciśnienie pilota Mpa | 0,1 - 1 MPa |
| Ciśnienie robocze | 0,5 - 10 bar |
| Ciśnienie robocze MPa | 0,05 - 1 MPa |

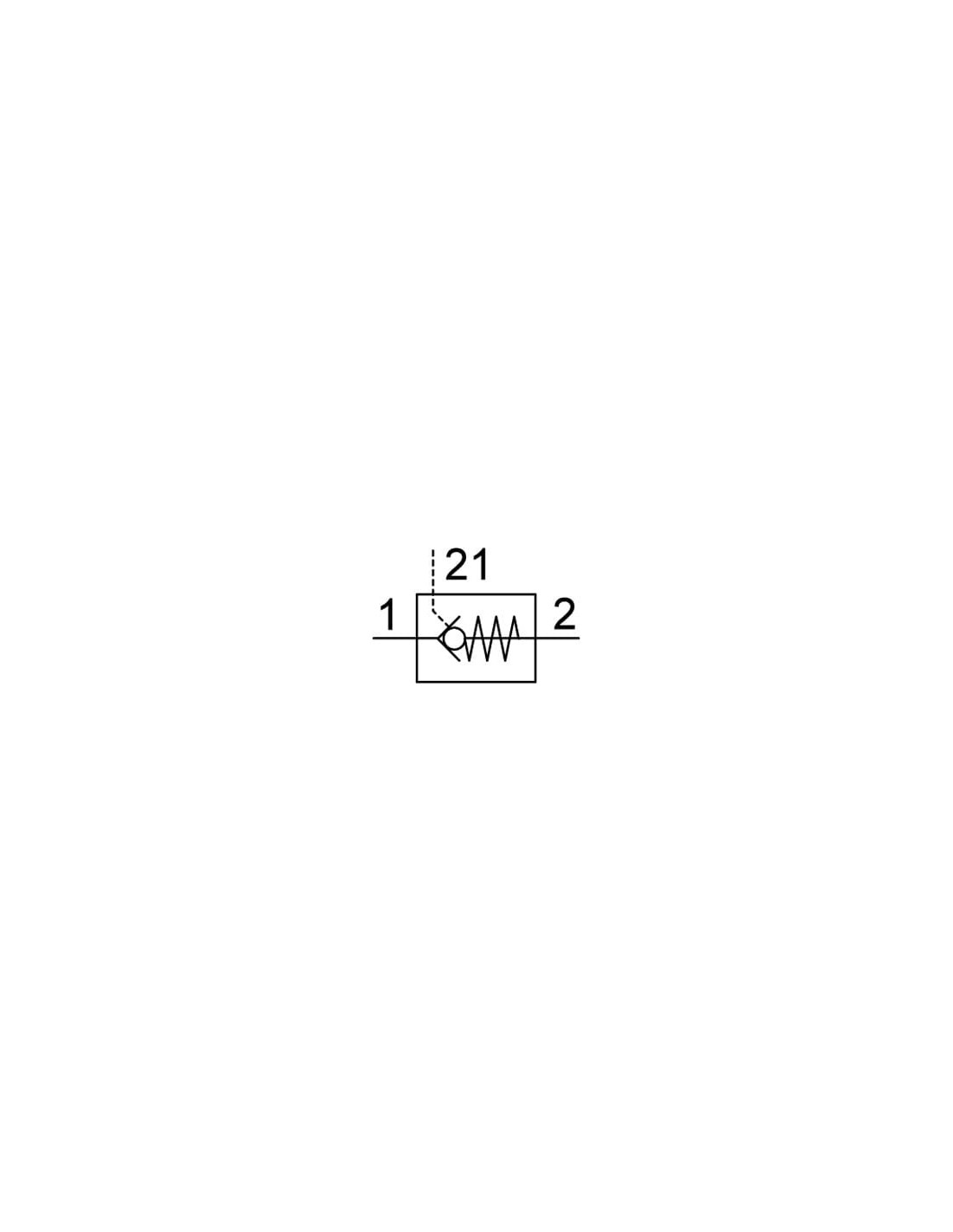

| Funkcja zaworu | Funkcja zaworu zwrotnego sterowanego |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Materiał manszety zaworu zwrotnego | NBR |
| Materiał pierścienia zwalniającego | POM |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy |
| Materiał śruby drążonej | Anodowanie, Stop aluminium |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 14 Nm |
| Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar | od 1600 l/min |
| Pilot pressure | 14,5 - 145 psi |
| Pozycja zabudowy | Dowolna |
| Przepływ normalny 1 -> 2 z 6 na 0 bar | od 2100 l/min |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze zasilania pilota 21 | G3/8 |
| Sposób montażu | Przy pomocy gwintów, Z gwintem zewnętrznym |
| Sposób uruchomienia | Pneumatyczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Temperatura przechowywania | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 129,4 g |

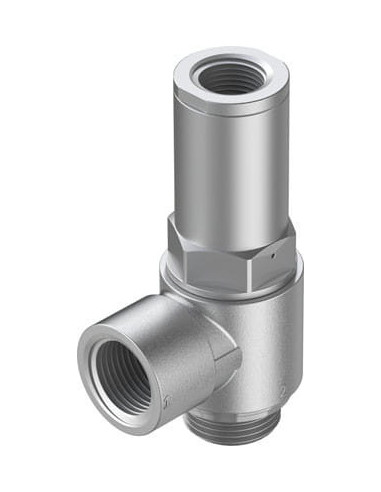

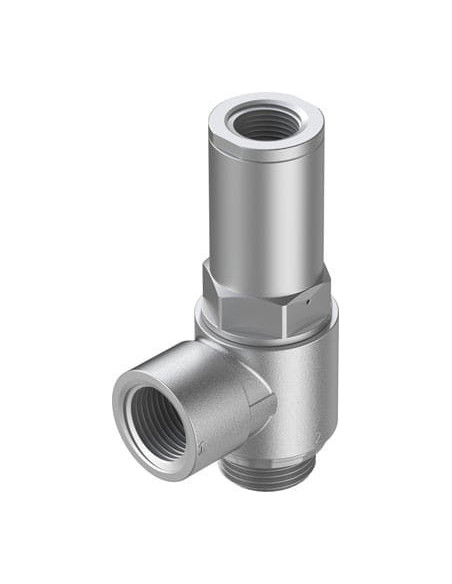

Zawór zwrotny sterowany HGL-1/2-B FESTO 530033 – Zastosowanie i zalety w automatyce przemysłowej
Zawór zwrotny sterowany HGL-1/2-B renomowanej marki FESTO to element wykorzystywany w profesjonalnych instalacjach pneumatycznych. Stanowi kluczowy komponent wszędzie tam, gdzie wymagane jest automatyczne lub ręczne sterowanie przepływem sprężonego powietrza, zapewniając wysoki poziom bezpieczeństwa oraz niezawodności działania układów pneumatycznych.
Budowa i zalety zaworu zwrotnego sterowanego FESTO
Zawór charakteryzuje się solidną konstrukcją opartą na odlewie ciśnieniowym cynku, a także elementach wykonanych z NBR oraz POM, co gwarantuje odporność na ścieranie, uszkodzenia mechaniczne oraz działanie wielu czynników chemicznych. Stosowanie takich materiałów to gwarancja długiej żywotności i bezpieczeństwa eksploatacji.
- Sterowanie pilotowe pozwala na precyzyjne otwieranie i zamykanie przepływu powietrza za pomocą odpowiedniego ciśnienia sterującego.
- Wszechstronny zakres temperatur pracy (-10°C do +60°C) umożliwia stosowanie w różnych warunkach przemysłowych.
- Wysoka odporność na korozję (Klasa CRC 2) pozwala na użycie w środowiskach o średnich wymaganiach odpornościowych.
- Przepływ nominalny aż do 2100 l/min zapewnia wydajną pracę nawet przy dużych obciążeniach.
- Zgodność z normą ISO 8573-1:2010 [7:4:4] gwarantuje bezpieczne użytkowanie oraz kompatybilność z nowoczesnymi układami pneumatycznymi.
- Możliwość stosowania w instalacjach olejowych – elastyczne podejście do różnych rodzajów aplikacji.
- Dowolna pozycja montażu pozwala na elastyczne projektowanie i implementację w układzie.
- Gwintowane przyłącza pneumatyczne G1/2 i G3/8 umożliwiają szybką oraz łatwą integrację z popularnymi instalacjami przemysłowymi.
Typowe zastosowania zaworu zwrotnego sterowanego FESTO HGL-1/2-B
Zawory zwrotne sterowane tego typu powszechnie wykorzystywane są w:
- układach bezpieczeństwa maszyn – umożliwiają kontrolowany przepływ powietrza tylko w określonym kierunku, zabezpieczając przed niepożądanym ruchem siłowników pneumatycznych;
- aplikacjach blokujących ruch siłownika do czasu aktywacji sygnału sterującego;
- automatyzacji procesów przemysłowych – do precyzyjnego sterowania sekcjami układu pneumatycznego;
- zabudowie niestandardowych rozwiązań pneumatyki w przemyśle samochodowym, spożywczym, opakowaniowym, drzewnym i innych.
Możliwość montażu z gwintem zewnętrznym oraz odporność na różnorodne warunki eksploatacji sprawiają, że zawór HGL-1/2-B to uniwersalny wybór do rozbudowanych i wymagających układów pneumatycznych.
Dlaczego warto wybrać zawór zwrotny sterowany FESTO HGL-1/2-B?
- Wysoka trwałość dzięki zastosowaniu materiałów odpornych na ścieranie i korozję.
- Niezawodność działania zarówno w prostych, jak i rozbudowanych systemach automatyki.
- Łatwy montaż oraz kompatybilność z popularnymi złączami pneumatycznymi.
- Możliwość wykorzystania w wielu branżach – od produkcji po serwis i utrzymanie ruchu.
Zawór zwrotny sterowany HGL-1/2-B FESTO to optymalne rozwiązanie dla nowoczesnego przemysłu, gdzie kluczowe są precyzja, bezpieczeństwo i trwałość.
