Dane techniczne
| Ciśnienie znamionowe zaworu procesowego | od 30 |
| Funkcja zaworu | 2/2 bistabilny |
| Konstrukcja | Zawór kulowy |
| Materiał obudowy | Mosiądz |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda |
| Normalny przepływ nominalny | od 11500 l/min |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Zabudowa w linii |
| Sposób uruchomienia | Ręczny |
| Temperatura otoczenia | -20 - 180 °C |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Wielkość nominalna | od 15 mm |

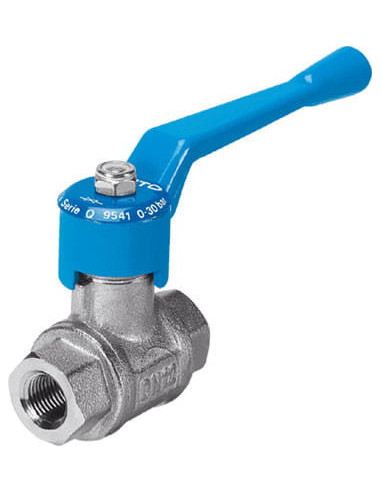

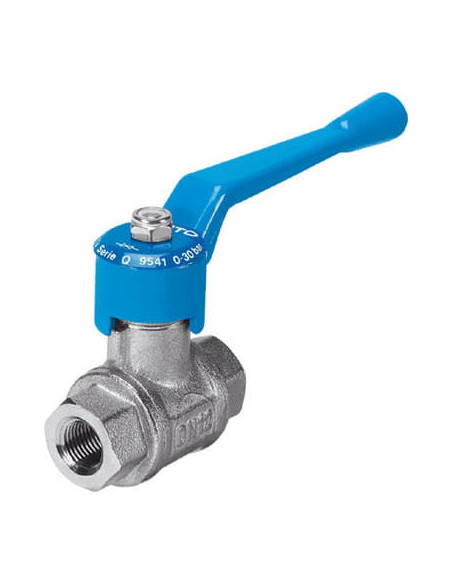

Zawór kulowy QH-1/2 FESTO – uniwersalne rozwiązanie dla mediów przemysłowych
Zawór kulowy QH-1/2 marki FESTO (kod produktu: FESTO-9543) to wysoce funkcjonalny i niezawodny element instalacji pneumatycznych oraz wodnych, przeznaczony do odcinania przepływu medium w układach przemysłowych. Rozwiązanie to sprawdza się zarówno w instalacjach sprężonego powietrza zgodnie z normą ISO 8573-1:2010, jak i w systemach wodnych, umożliwiając skuteczną i szybką kontrolę przepływu.
Konstrukcja i materiały – trwałość i bezpieczeństwo pracy
Obudowa zaworu kulowego wykonana jest z wysokiej jakości mosiądzu, co gwarantuje **odporność na korozję** oraz długotrwałą eksploatację nawet w wymagających warunkach. Miękkie uszczelnienia zapewniają doskonałą szczelność, ograniczając ryzyko wycieków oraz zapewniając stabilną pracę układu.
Zastosowania zaworu kulowego QH-1/2 FESTO
- Automatyka przemysłowa – sterowanie przepływem mediów w liniach produkcyjnych
- Instalacje wodne – odcinanie i regulacja przepływu wody w systemach grzewczych i chłodniczych
- Systemy pneumatyczne – kontrola sprężonego powietrza w urządzeniach i maszynach
- Laboratoria, zakłady chemiczne, branża spożywcza – tam, gdzie wymagana jest szybka obsługa i bezpieczeństwo użytkowania
Najważniejsze cechy i zalety zaworu kulowego FESTO
- Prosta obsługa ręczna dzięki ergonomicznemu uchwytowi
- Dwudrożny, bistabilny zawór kulowy umożliwiający szybkie i precyzyjne odcinanie przepływu
- Wysoka przepustowość – przepływ nominalny wynosi 11500 l/min
- Szeroki zakres temperatur pracy od -20°C do +180°C
- Możliwość pracy z powietrzem olejonym – elastyczność zastosowania w przemyśle
Parametry przyłączy i montaż zaworu kulowego
Zawór wyposażony jest w gwinty G1/2, co umożliwia łatwą integrację z wieloma typami rur i instalacji przemysłowych. Wielkość nominalna wynosi 15 mm, co pozwala na optymalne dopasowanie do większości zastosowań. Sposób montażu w linii upraszcza instalację, minimalizując czas przestoju systemu.

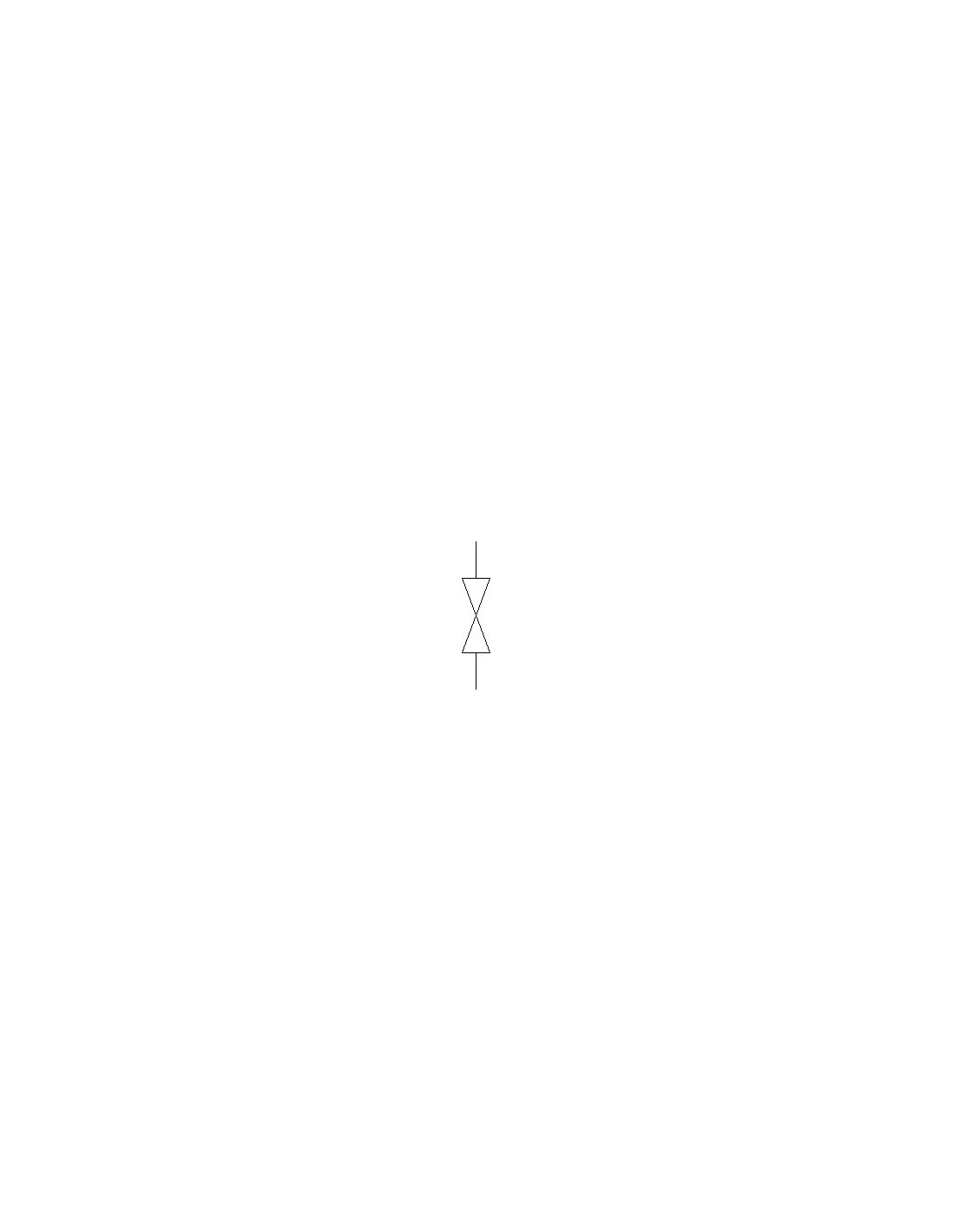

Symbol schematyczny zaworu kulowego
Poniżej przedstawiono symbol graficzny, opisujący działanie prezentowanego zaworu kulowego 2/2:
Zawór kulowy QH-1/2 FESTO stanowi doskonały wybór do szerokiego zakresu zastosowań, zapewniając trwałość, szczelność oraz prostotę obsługi w codziennych pracach instalacyjnych i serwisowych.
