Dane techniczne
| Ciśnienie pilota | 2 - 10 bar |
| Ciśnienie pilota Mpa | 0,2 - 1 MPa |
| Ciśnienie robocze | 0,5 - 10 bar |
| Ciśnienie robocze MPa | 0,05 - 1 MPa |
| Funkcja zaworu | Funkcja zaworu zwrotnego sterowanego |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Materiał manszety zaworu zwrotnego | NBR |
| Materiał pierścienia zwalniającego | POM |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy |
| Materiał śruby drążonej | Anodowanie, Stop aluminium |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3,5 Nm |
| Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar | od 300 l/min |
| Pilot pressure | 29 - 145 psi |
| Pozycja zabudowy | Dowolna |
| Przepływ normalny 1 -> 2 z 6 na 0 bar | od 430 l/min |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze zasilania pilota 21 | M5 |
| Sposób montażu | Przy pomocy gwintów, Z gwintem zewnętrznym |
| Sposób uruchomienia | Pneumatyczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Temperatura przechowywania | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 20,8 g |

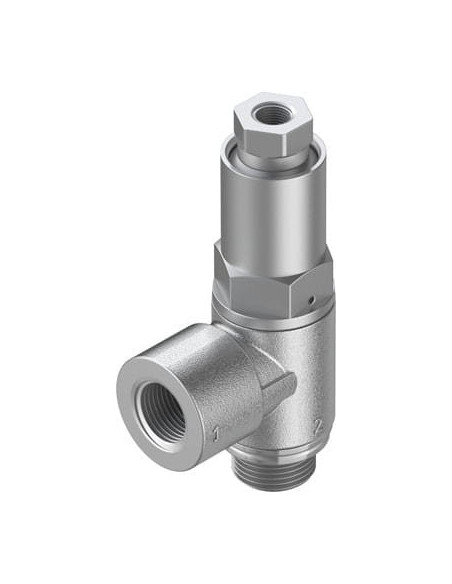

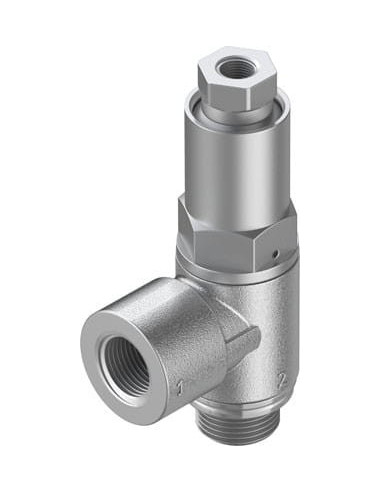

Zawór zwrotny sterowany HGL-1/8-B FESTO – niezawodne sterowanie przepływem pneumatycznym
Zawór zwrotny sterowany HGL-1/8-B marki FESTO (kod produktu: FESTO-530030) to specjalistyczny element automatyki pneumatycznej, który umożliwia kontrolowanie przepływu powietrza w instalacjach przemysłowych. Dzięki zastosowaniu sterowania pilotowego, zawór ten oferuje większe możliwości w zakresie projektowania systemów oraz zwiększa bezpieczeństwo i precyzję działania układów pneumatycznych.
Charakterystyka i zalety zaworu zwrotnego HGL-1/8-B
Produkt wykonano z wysokiej jakości materiałów, takich jak odlew ciśnieniowy cynkowy, aluminium oraz uszczelnienia z NBR, co gwarantuje odporność na korozję i wytrzymałość mechaniczną. Zawór zaprojektowano tak, aby umożliwiać montaż w dowolnej pozycji, co zwiększa elastyczność przy projektowaniu instalacji.
- Sterowanie pilotowe zapewniające precyzyjną kontrolę przepływu
- Możliwość pracy w szerokim zakresie ciśnienia roboczego oraz ciśnienia pilota
- Niewielka waga – od 20,8 g, co umożliwia instalację w ograniczonych przestrzeniach
- Obsługa sprężonego powietrza zgodnie z normą ISO8573-1:2010 [7:4:4]
- Podwyższona odporność na korozję – klasa CRC 2
- Komponenty zgodne z RoHS – nie zawierają miedzi ani PTFE
- Zaawansowana konstrukcja pozwalająca na pracę na powietrzu olejonym
Typowe zastosowania zaworu zwrotnego sterowanego HGL-1/8-B
Zawór zwrotny sterowany znajduje zastosowanie w różnych gałęziach przemysłu, gdzie kluczowe jest precyzyjne zarządzanie przepływem sprężonego powietrza oraz zapobieganie cofaniu się medium w instalacji.
- Automatyka przemysłowa – ochrona układów przed niekontrolowanym cofnięciem medium
- Systemy pneumatyczne maszyn i urządzeń
- Zabezpieczenie siłowników i rozdzielaczy pneumatycznych
- Sterowanie napędami ze zmienną kolejnością ruchów
- Linie produkcyjne, gdzie wymagane jest bezpieczeństwo i precyzja

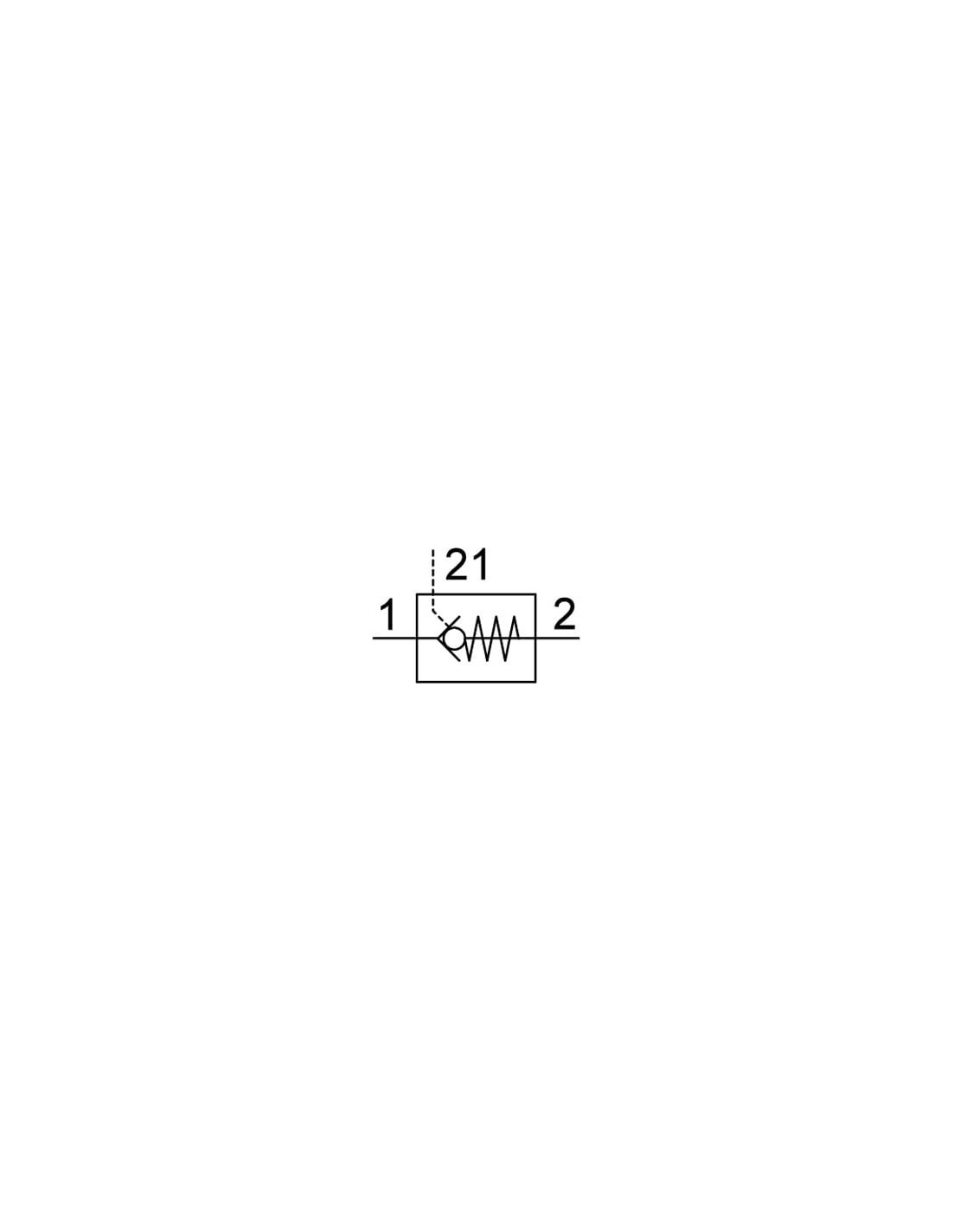

Budowa i symbole funkcjonalne
Charakterystyczny schemat działania obejmuje przyłącza G1/8 po stronie roboczej oraz M5 po stronie zasilania pilota. Zawór realizuje funkcję zwrotną, umożliwiając przepuszczenie medium tylko w jednym kierunku, a w przypadku pojawienia się ciśnienia sterującego – zapewnia swobodny przepływ w obu kierunkach.
Wykorzystanie symboli graficznych oraz zgodność z certyfikatami morskimi pozwala na integrację zaworu w aplikacjach wymagających określonych norm.
Zawór zwrotny HGL-1/8-B FESTO w procesach przemysłowych
Dzięki swojej uniwersalności, wysokiej odporności na korozję oraz łatwości montażu, zawór zwrotny sterowany FESTO jest sprawdzonym rozwiązaniem w aplikacjach wymagających niezawodności i zgodności z międzynarodowymi standardami.
