Dane techniczne
| Alternatywne przyłącza | Patrz opis produktu |
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze | 1,5 - 10 bar |
| Ciśnienie robocze MPa | 0,15 - 1 MPa |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z prowadnicami |
| Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku | od 2,9 Nm |
| Maks. energia uderzenia w położeniach końcowych | od 0,3 J |
| Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs | od 86 N |
| Maks. prędkość | od 0,8 m/s |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Odległość punktu ciężkości obciążenia roboczego do płyty spinającej | od 50 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach ślizgowych |
| Przemieszczana masa własna | od 979 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 100 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 25 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 295 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 247 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 2225 g |

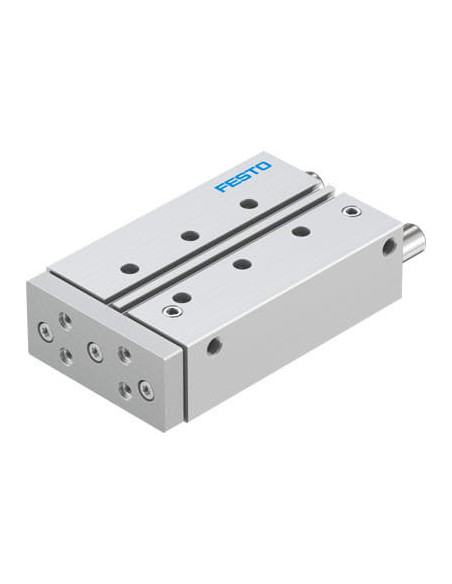

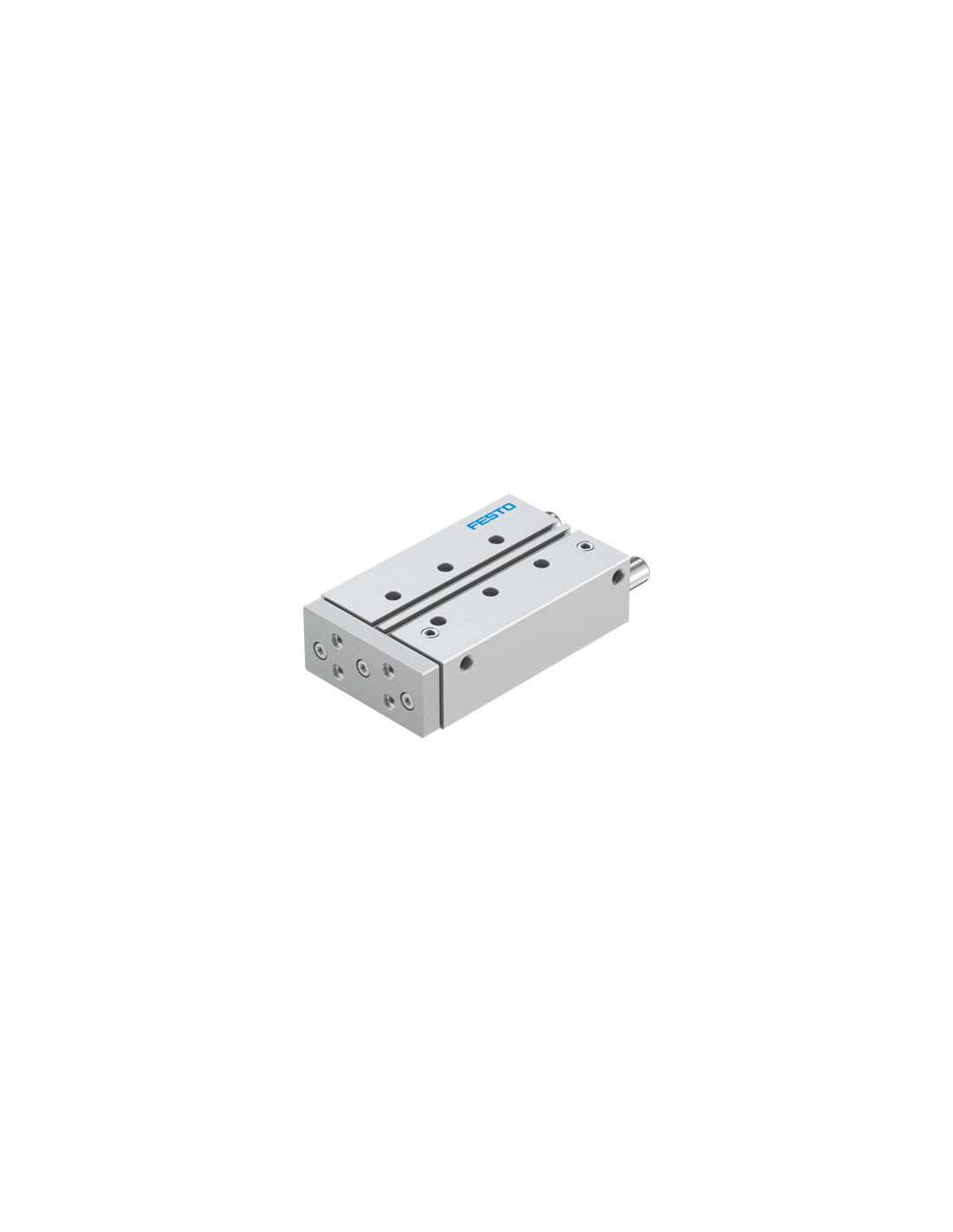

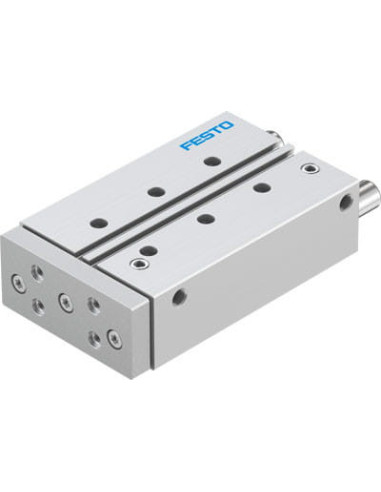

Siłownik z prowadzeniem FESTO DFM-25-100-P-A-GF – Precyzja i niezawodność działania
Siłownik z prowadzeniem FESTO DFM-25-100-P-A-GF (kod produktu: FESTO-170853) to wysokiej jakości komponent pneumatyczny, przeznaczony do precyzyjnego przesuwu liniowego w automatyce przemysłowej oraz aplikacjach wymagających stabilnego i dokładnego prowadzenia. Zaawansowana konstrukcja z prowadnicami oraz kompaktowe wymiary umożliwiają wszechstronne zastosowanie tego rozwiązania w różnorodnych instalacjach i systemach produkcyjnych.
Zalety siłownika pneumatycznego z prowadzeniem FESTO DFM
Siłownik pneumatyczny z prowadnicami FESTO DFM-25-100-P-A-GF charakteryzuje się szeregiem zalet, które wyróżniają go na tle innych rozwiązań dostępnych na rynku:
- Wysoka precyzja prowadzenia dzięki zastosowaniu łożysk ślizgowych;
- Odporność na obciążenia boczne i skrętne zapewnia stabilną pracę nawet przy dynamicznym przesuwaniu mas;
- Kompaktowa budowa umożliwia montaż w ograniczonej przestrzeni maszyn oraz aplikacjach przemysłowych;
- Trwała konstrukcja z elementów ze stopu aluminium oraz stali nierdzewnej gwarantuje długą żywotność w warunkach przemysłowych;
- Elastyczna pozycja zabudowy pozwala na zastosowanie siłownika w dowolnym położeniu;
- Dwustronne działanie umożliwia pracę siłownika zarówno na wysuw, jak i wsuw tłoczyska;
- Możliwość pracy z powietrzem olejonym, co zwiększa odporność na zużycie w trudnych warunkach eksploatacji;
Typowe zastosowania siłowników prowadzących FESTO DFM
Siłowniki prowadzące FESTO DFM są szeroko stosowane w automatyce przemysłowej, zwłaszcza w procesach wymagających dokładnego pozycjonowania i pewnego prowadzenia elementów. Typowe aplikacje to:
- Transport i pozycjonowanie detali na liniach montażowych;
- Zatrzaskiwanie i mocowanie elementów w maszynach produkcyjnych;
- Podawanie i odbiór części w systemach zrobotyzowanych;
- Precyzyjne operacje manipulacyjne w urządzeniach typu pick & place;
- Automatyczne systemy pakowania i napełniania;
- Zadania wymagające powtarzalności ruchu i stabilności prowadzenia;
Konstrukcja i materiały wykonania – gwarancja niezawodności
W konstrukcji siłownika FESTO DFM-25-100-P-A-GF wykorzystano najwyższej jakości materiały – stop aluminium zapewnia lekkość i odporność na korozję, a stal nierdzewna używana w tłoczysku zwiększa jego trwałość. Precyzyjne prowadzenie oraz skuteczna amortyzacja dzięki elastycznym pierścieniom gwarantują cichą i niezawodną pracę przez długi okres eksploatacji.
Możliwości integracji i rozbudowy systemów automatyki
Siłownik prowadzący FESTO DFM-25-100-P-A-GF łatwo integruje się z innymi komponentami systemów pneumatycznych dzięki standardowym przyłączom (G1/8) oraz możliwości zastosowania czujników położenia. Konstrukcja zgodna z normami i wytycznymi RoHS umożliwia montaż w nowoczesnych instalacjach przemysłowych, spełniających najwyższe wymagania dotyczące jakości i bezpieczeństwa.
