Dane techniczne
| Alternatywne przyłącza | Patrz opis produktu |
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze | 1,5 - 10 bar |
| Ciśnienie robocze MPa | 0,15 - 1 MPa |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z prowadnicami |
| Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku | od 3,9 Nm |
| Maks. energia uderzenia w położeniach końcowych | od 0,3 J |
| Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs | od 116 N |
| Maks. prędkość | od 0,8 m/s |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Odległość punktu ciężkości obciążenia roboczego do płyty spinającej | od 50 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach ślizgowych |
| Przemieszczana masa własna | od 669 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 25 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 25 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 295 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 247 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1308 g |

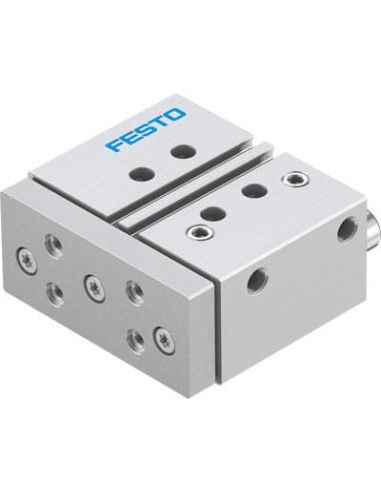

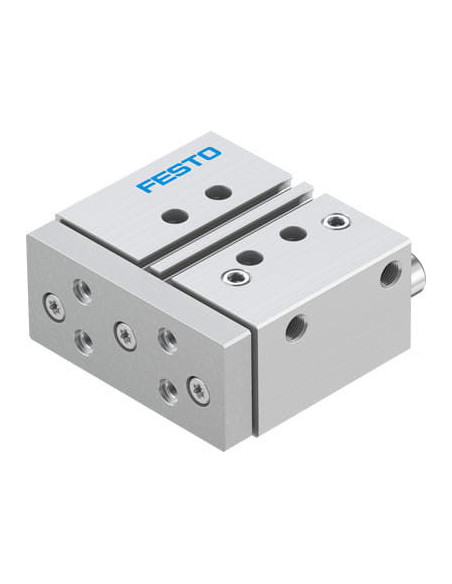

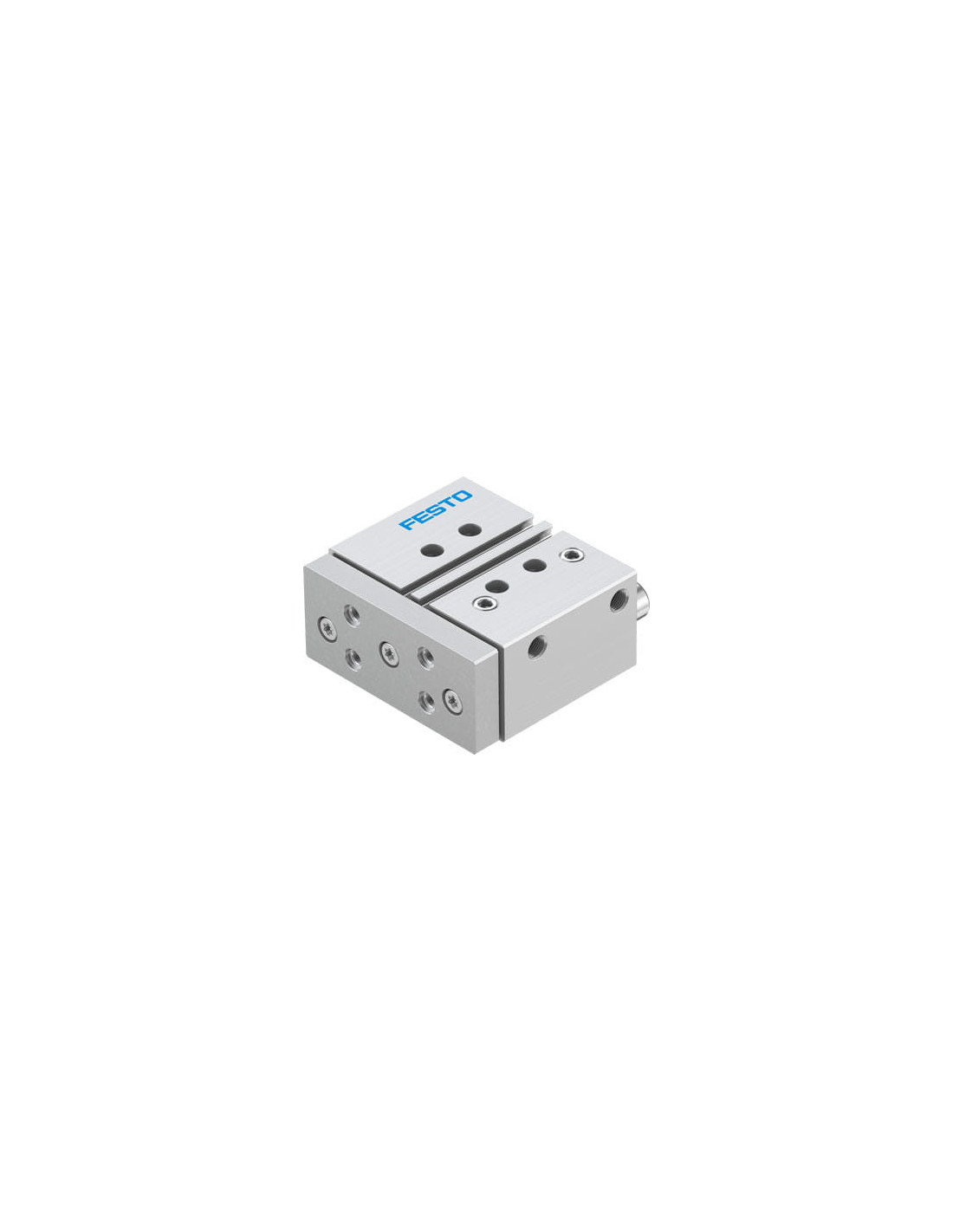

Siłownik z prowadzeniem FESTO DFM-25-25-P-A-GF – efektywne prowadzenie liniowe
Siłownik z prowadzeniem FESTO DFM-25-25-P-A-GF to wysokiej jakości komponent pneumatyczny, zaprojektowany z myślą o precyzyjnym i powtarzalnym ruchu liniowym w automatyce przemysłowej. Dzięki solidnej konstrukcji oraz zastosowaniu prowadnic ślizgowych, urządzenie zapewnia stabilność i wytrzymałość podczas pracy, nawet przy wysokich obciążeniach i częstych cyklach roboczych.
Najważniejsze zalety siłownika z prowadzeniem FESTO
- Precyzyjne prowadzenie – dwie prowadnice ślizgowe minimalizują luz boczny i zapewniają wysoką powtarzalność ruchu.
- Kompaktowa obudowa wykonana z wytrzymałego stopu aluminium gwarantuje niską masę własną i odporność na korozję.
- Dwustronne działanie umożliwia efektywne sterowanie wysuwem i wsuwaniem tłoczyska.
- Wysoka energooszczędność dzięki elastycznym pierścieniom i płytkom amortyzacyjnym umieszczonym na obu końcach skoku.
- Elastyczność montażu – urządzenie można zamontować w dowolnej pozycji, co ułatwia integrację z różnymi stanowiskami automatów.
Typowe zastosowania siłowników z prowadzeniem DFM FESTO
Siłownik DFM-25-25-P-A-GF znajduje szerokie zastosowanie w wielu gałęziach przemysłu, między innymi w:
- Automatyka montażowa – precyzyjne pozycjonowanie i transport detali, np. w liniach produkcyjnych lub montażowych.
- Przemysł spożywczy – wysoka wytrzymałość na częste cykle pracy oraz możliwość pracy z powietrzem olejonym i nieolejonym.
- Pakowanie i przenoszenie – urządzenia typu pick & place, stanowiska sortujące czy systemy pakujące.
- Robotyka i manipulatory – realizacja liniowych ruchów robota oraz stabilizacja narzędzi i elementów manipulacyjnych.
Wytrzymałość i niezawodność konstrukcji
Siłownik z prowadzeniem FESTO DFM-25-25-P-A-GF wyróżnia się solidną budową opartą na wysokogatunkowych materiałach – obudowa i pokrywa wykonane są z odpornego na korozję stopu aluminium, a tłoczysko ze stali nierdzewnej. W połączeniu z uszczelnieniami NBR oraz zgodnością z dyrektywą RoHS, siłownik zapewnia długą żywotność oraz niezawodność w trudnych warunkach przemysłowych.
Kompatybilność i integracja z systemami pneumatycznymi
Model DFM-25-25-P-A-GF jest wyposażony w standardowe przyłącza G1/8 oraz jest kompatybilny z czujnikami położenia, co ułatwia integrację z systemami sterowania automatyki. Jest dedykowany do pracy ze sprężonym powietrzem zgodnym z normą ISO 8573-1:2010 i oferuje również możliwość pracy z powietrzem olejonym.
Podsumowanie – wybór siłownika z prowadzeniem FESTO
Wybór siłownika z prowadzeniem FESTO DFM-25-25-P-A-GF to gwarancja stabilnej i precyzyjnej pracy ruchów liniowych w każdej aplikacji przemysłowej wymagającej niezawodności i dokładności. Sprawdzona technologia prowadzenia na łożyskach ślizgowych stanowi idealne rozwiązanie w środowiskach o wysokich wymaganiach dotyczących powtarzalności ruchu.
