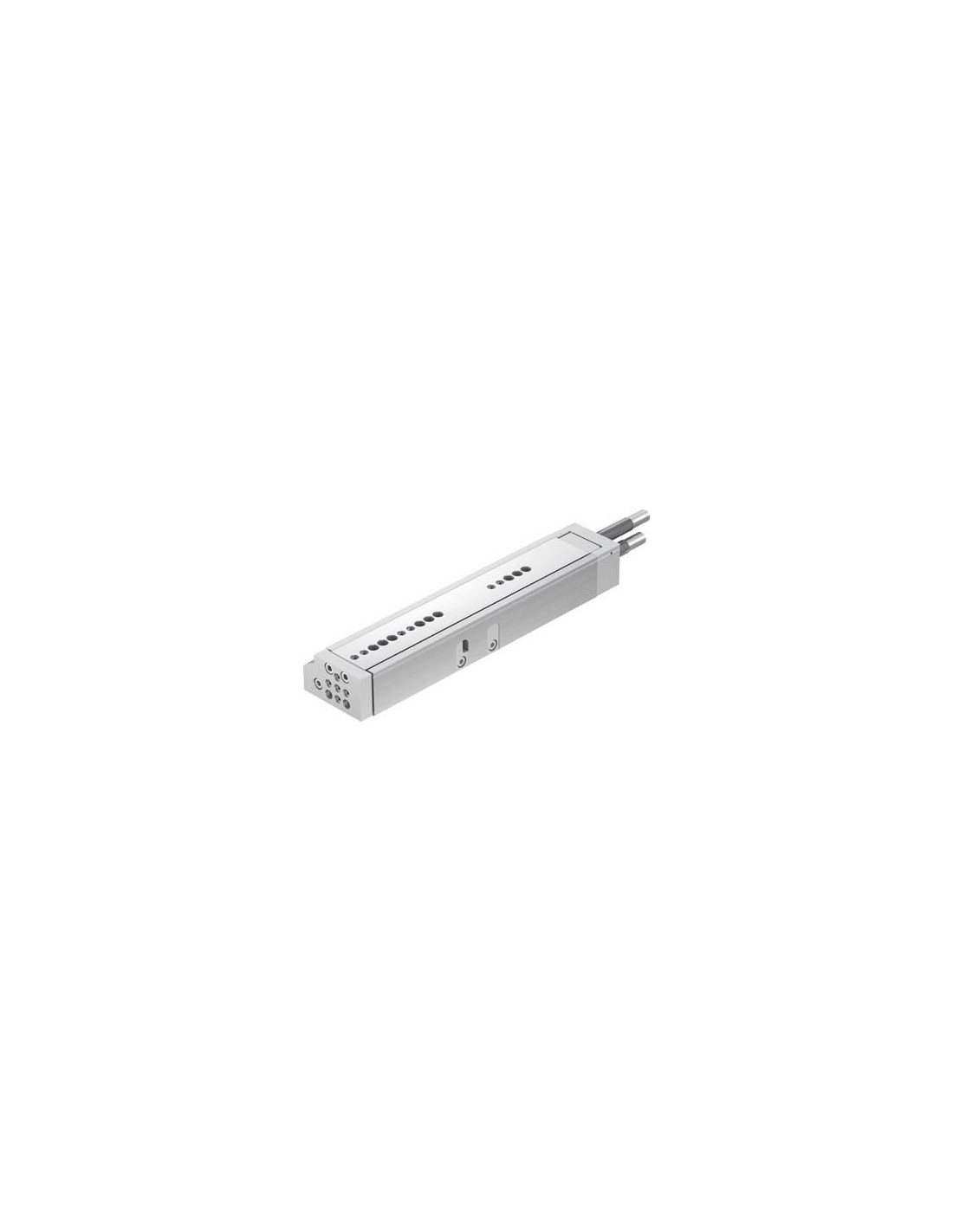

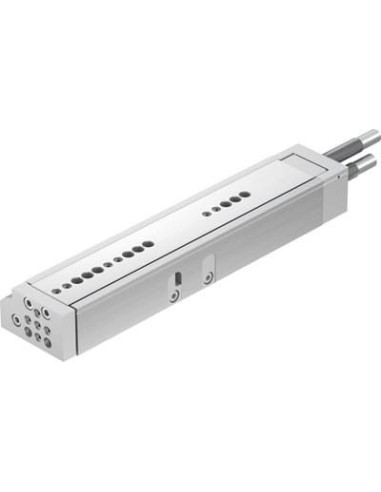

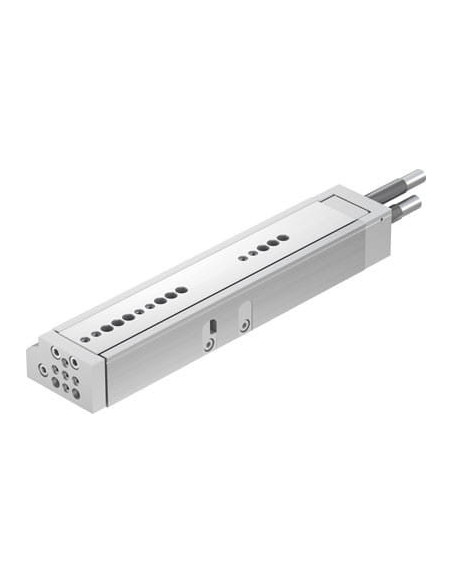

Jednostka mini DGSL-16-150-Y3A, 544004, FESTO

Jednostka mini DGSL-16-150-Y3A, 544004, FESTO

Jednostka mini FESTO DGSL-16-150-Y3A to kompaktowy napęd liniowy z precyzyjnym prowadzeniem, przeznaczony do zastosowań w automatyce przemysłowej, montażu, pozycjonowaniu oraz przenoszeniu elementów. Konstrukcja z wózkiem prowadzonym na łożyskach kulkowych zapewnia stabilny, płynny ruch oraz wysoką dokładność pracy nawet w aplikacjach wymagających powtarzalnego pozycjonowania.

Model DGSL-16-150-Y3A sprawdza się w układach, w których istotne są niewielkie wymiary zabudowy, niezawodność oraz możliwość integracji z czujnikami położenia. Dwustronne działanie pozwala na kontrolowany ruch w obu kierunkach, a progresywna amortyzacja po obu stronach wspiera bezpieczne wyhamowanie w pozycjach końcowych.

Zastosowanie

Jednostka mini FESTO znajduje zastosowanie w maszynach montażowych, urządzeniach manipulacyjnych, liniach produkcyjnych, systemach pick-and-place oraz stanowiskach automatycznego pozycjonowania. Może być wykorzystywana wszędzie tam, gdzie wymagane jest precyzyjne prowadzenie ruchu liniowego przy zachowaniu kompaktowej konstrukcji.

Najważniejsze zalety

Precyzyjne prowadzenie na łożyskach kulkowych zwiększa stabilność ruchu i ogranicza luzy podczas pracy. Kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni, a możliwość dowolnej pozycji zabudowy pozwala łatwo dopasować napęd do konstrukcji maszyny. Produkt jest przystosowany do współpracy z czujnikami, co ułatwia kontrolę pozycji i integrację z systemami sterowania.

Dane techniczne

Skok: 150 mm
Średnica tłoka: 20 mm
Sposób działania: dwustronnego działania
Ciśnienie robocze: 1–8 bar
Maksymalna prędkość: 0,8 m/s
Amortyzacja: amortyzatory progresywne z obu stron
Prowadzenie: prowadzenie na łożyskach kulkowych
Pozycja montażu: dowolna
Sygnalizacja położenia: za pomocą czujników
Powtarzalność: ±0,01 mm
Medium robocze: sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia: do 60°C
Zakres regulacji położenia końcowego z przodu: 71,5 mm
Zakres regulacji położenia końcowego z tyłu: 38,5 mm
Numer katalogowy: 544004
Typ: DGSL-16-150-Y3A
Producent: FESTO
