Dane techniczne
| Amortyzacja | Y12: zew. amortyzacja hydrauliczna |
| Ciśnienie robocze | 1 - 8 bar |
| Ciśnienie robocze MPa | 0,1 - 0,8 MPa |
| Długość amortyzacji | od 5 mm |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z płytka spinającą, Tłoczyskowy, Dwa tłoki, Wózek |
| Maks. energia uderzenia w położeniach końcowych | od 2 J |
| Maks. moment Mx | od 12 Nm |
| Maks. moment My | od 10 Nm |
| Maks. moment Mz | od 10 Nm |
| Maks. prędkość | od 0,8 m/s |
| Maks. siła Fy | od 940 N |
| Maks. siła Fz | od 940 N |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał prowadnicy | POM, TPE-E, Stal wysokostopowa |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | HNBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Powtarzalność | |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 548 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 100 mm |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 16 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 241 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 207 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1126 g |

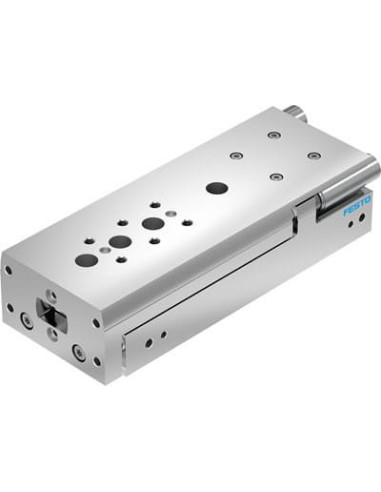

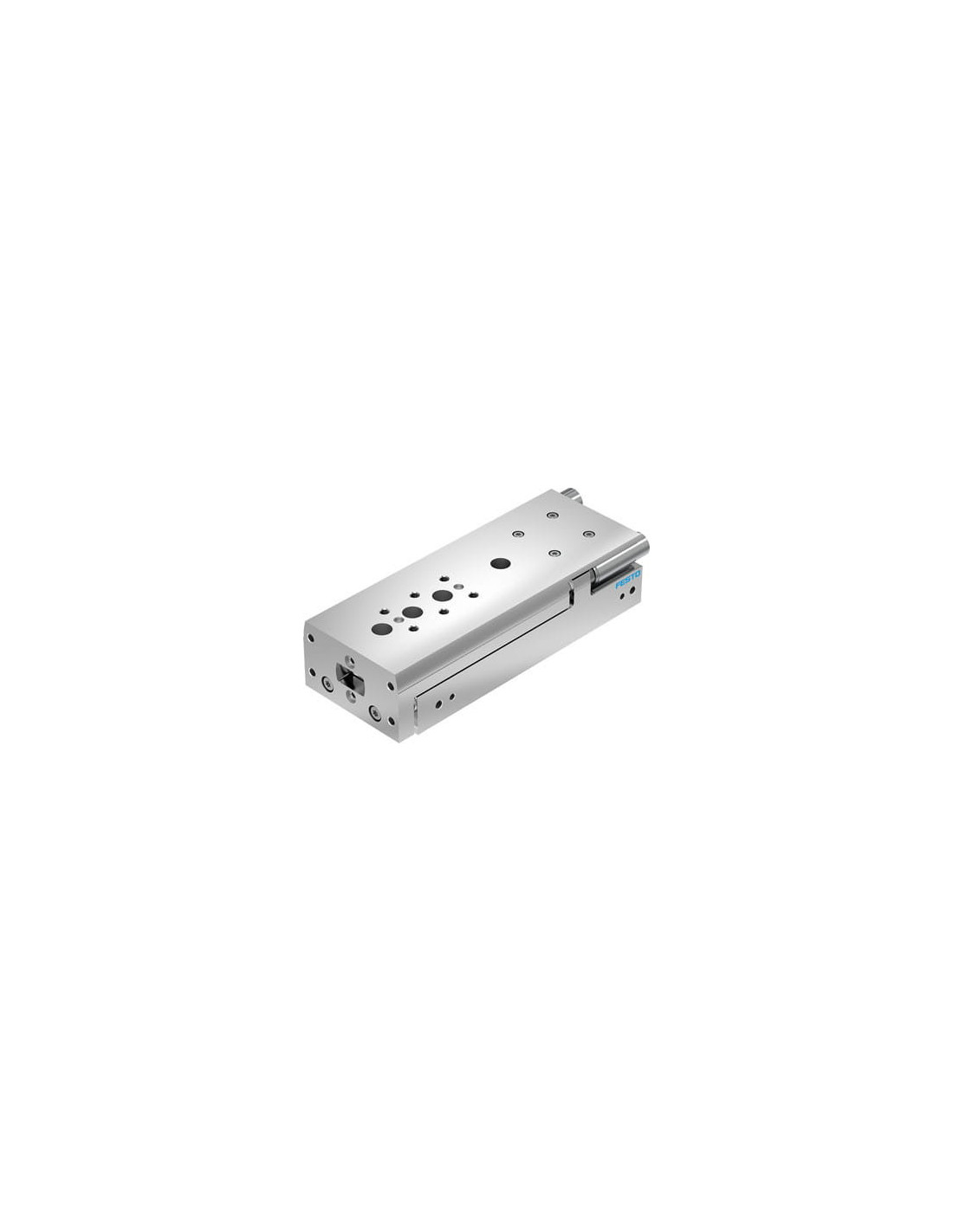

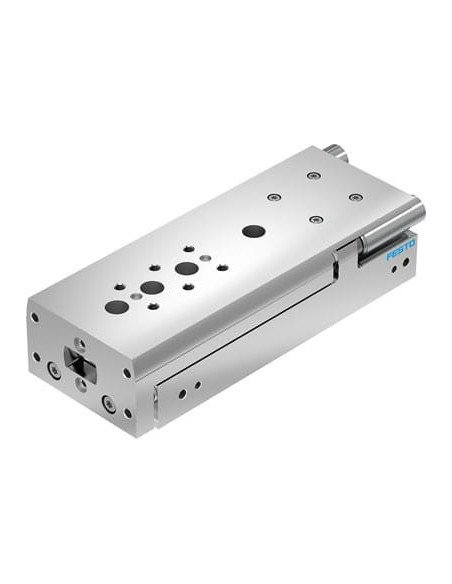

Jednostka mini przesuwna FESTO DGST-16-100-Y12A – Kompaktowy siłownik prowadzący
DGST-16-100-Y12A to precyzyjna jednostka napędowa marki FESTO, stworzona z myślą o zaawansowanych aplikacjach automatyzacji w przemyśle. Produkt cechuje się solidną konstrukcją, wysoką powtarzalnością działania oraz niezawodnością w trudnych warunkach eksploatacyjnych.
Najważniejsze cechy jednostki mini FESTO DGST-16-100-Y12A
- Kompaktowa budowa – niewielkie wymiary i przemyślana konstrukcja pozwalają na montaż nawet w ograniczonej przestrzeni.
- Obustronne działanie – jednostka zapewnia ruch tłoka w obu kierunkach, co pozwala na wszechstronne wykorzystanie w różnorodnych aplikacjach.
- Zintegrowana prowadnica liniowa – prowadzenie na łożyskach kulkowych gwarantuje wysoką precyzję ruchu oraz długą żywotność urządzenia.
- Hydrauliczna amortyzacja końcowa Y12 – efektywne tłumienie drgań i energii uderzenia nawet przy dużych obciążeniach podnosi bezpieczeństwo oraz żywotność mechanizmu.
- Wysoka nośność i odporność na momenty skręcające – pozwala na przenoszenie dużych sił oraz momentów działających w różnych płaszczyznach.
- Wielokierunkowa pozycja zabudowy – elastyczność w integracji z innymi elementami systemów automatyki.
- Montaż przez otwory przelotowe – szybki, pewny i wygodny montaż.
- Współpraca z czujnikami – możliwość kontroli położenia i integracji w systemach sterowania.
- Zgodność z wymaganiami RoHS – materiał wolny od miedzi i PTFE, przeznaczony do zaawansowanych zastosowań przemysłowych.
Zastosowania siłownika prowadzącego FESTO DGST-16-100-Y12A
Jednostka mini przesuwna DGST-16-100-Y12A znajduje szerokie zastosowanie w automatyce przemysłowej, szczególnie w systemach pozycjonowania, przenoszenia i manipulacji elementami. Idealnie sprawdza się w aplikacjach montażowych, w branży spożywczej, przetwórczej, motoryzacyjnej oraz elektronice. Może być stosowana do:
- Szybkiego pozycjonowania elementów na liniach montażowych i pakujących,
- Precyzyjnych transferów w produkcji zautomatyzowanej,
- Zadań sortowania i selekcji w procesach przemysłowych,
- Obsługi robotów pick&place oraz w systemach testujących,
- Automatyzacji stanowisk produkcyjnych, gdzie wymagane są niewielkie gabaryty i wysoka powtarzalność ruchu.
Zalety korzystania z prowadnicy liniowej FESTO DGST-16-100-Y12A
Wysoka niezawodność oraz zastosowanie trwałych materiałów – aluminium, stal nierdzewna, POM, TPE-E – sprawiają, że prowadnica jest odporna na warunki przemysłowe. Amortyzacja hydrauliczna minimalizuje hałas i uszkodzenia mechaniczne przy dużych prędkościach ruchu. Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek eliminuje zjawisko luzów, zapewniając stabilność toru ruchu oraz dłuższą żywotność komponentu.
Jednostka DGST-16-100-Y12A FESTO to rozwiązanie dla inżynierów oraz integratorów, którzy oczekują od podzespołów automatyki kompaktowości, wydajności i długoterminowej bezawaryjności w aplikacjach wymagających precyzji oraz niezawodności pracy.
