Dane techniczne
| Alternatywne przyłącza | Patrz opis produktu |
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze | 2 - 10 bar |
| Ciśnienie robocze MPa | 0,2 - 1 MPa |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Z prowadnicami |
| Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku | od 0,72 Nm |
| Maks. energia uderzenia w położeniach końcowych | od 0,07 J |
| Maks. moment Mx | od 3,95 Nm |
| Maks. moment Mx, statyczny | od 7,28 Nm |
| Maks. moment My | od 1,74 Nm |
| Maks. moment My, statyczny | od 3,2 Nm |
| Maks. moment Mz | od 1,74 Nm |
| Maks. moment Mz, statyczny | od 3,2 Nm |
| Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs | od 24 N |
| Maks. prędkość | od 0,8 m/s |
| Maks. siła Fy | od 193 N |
| Maks. siła Fz | od 193 N |
| Maks. siła statyczna Fy | od 355 N |
| Maks. siła statyczna Fz | od 355 N |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Odległość punktu ciężkości obciążenia roboczego do płyty spinającej | od 25 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 165 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 20 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 12 mm |
| Środek ciężkości przemieszczanej masy w funkcji skoku | od 15,2 mm |
| Temperatura otoczenia | -5 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 68 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 51 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 357 g |

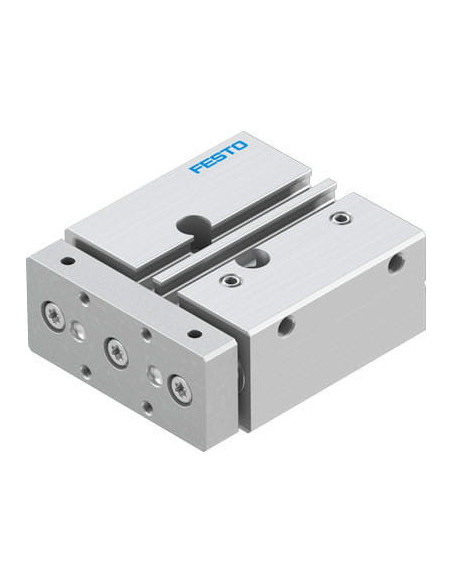

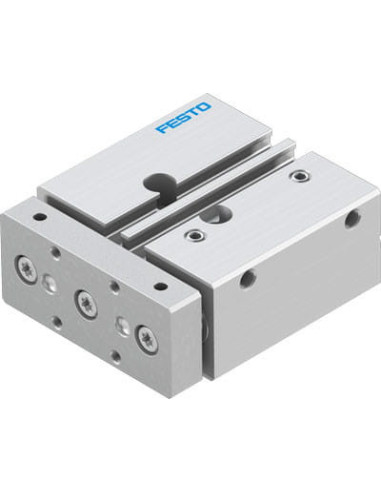

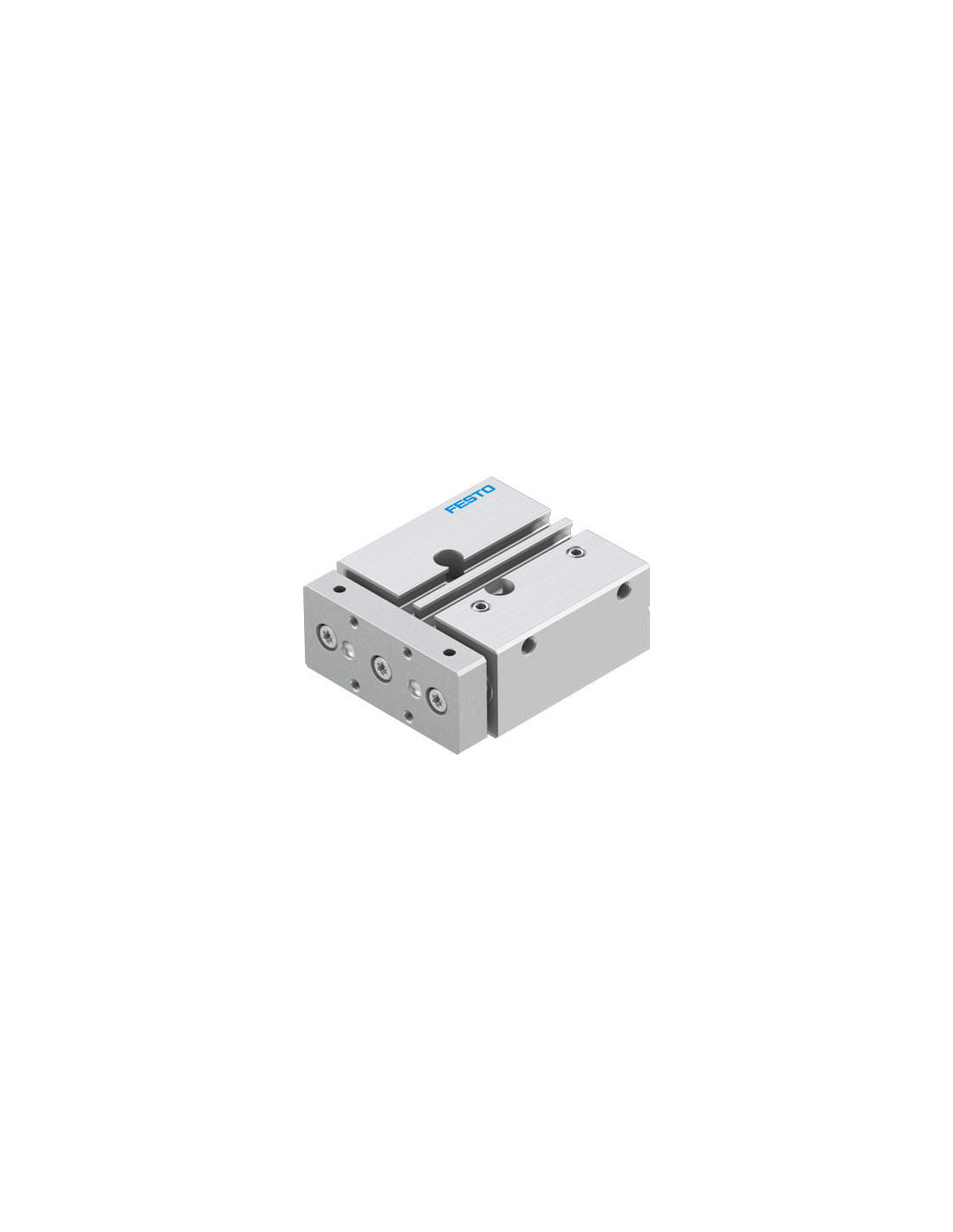

DFM-12-20-P-A-KF FESTO – Siłownik z prowadnicą liniową do precyzyjnych aplikacji
DFM-12-20-P-A-KF FESTO to zaawansowany siłownik pneumatyczny z prowadzeniem liniowym, zaprojektowany do zastosowań przemysłowych, w których istotna jest precyzja ruchu oraz wytrzymałość mechaniczna. Produkt wyróżnia się zwartą, wytrzymałą konstrukcją oraz wysokim poziomem powtarzalności, co sprawia, że doskonale sprawdzi się w automatyzacji procesów produkcyjnych, montażu oraz systemach transportu detali.
Najważniejsze zalety siłownika DFM-12-20-P-A-KF FESTO
- Wysoka precyzja prowadzenia dzięki zastosowaniu prowadnic na łożyskach kulkowych z zamkniętym obiegiem kulek.
- Kompaktowa budowa umożliwiająca instalację nawet w ograniczonej przestrzeni montażowej.
- Dwustronne działanie, idealne do aplikacji wymagających cyklicznego ruchu posuwisto-zwrotnego.
- Elastyczna amortyzacja końcowa – wykorzystanie pierścieni i płytek amortyzacyjnych pozwala na delikatne wyhamowanie ruchu.
- Odporność na obciążenia siłowe i momenty, co zapewnia długotrwałą eksploatację oraz możliwość przenoszenia wysokich sił poprzecznych (Fy, Fz) i momentów (Mx, My, Mz).
- Wysokiej jakości materiały – korpus i pokrywy wykonane ze stopu aluminium, a tłoczysko ze stali nierdzewnej gwarantują odporność na uszkodzenia mechaniczne.
- Zgodność z normami RoHS oraz możliwość pracy na sprężonym powietrzu – również olejonym, co wspiera uniwersalność zastosowań.
Zastosowania siłownika prowadzonego FESTO DFM-12-20-P-A-KF
Siłownik z prowadzeniem liniowym FESTO, o symbolu DFM-12-20-P-A-KF (kod producenta: FESTO-170900), znajduje zastosowanie w wielu branżach przemysłowych, m.in.:
- Automatyzacja linii montażowych i pakujących
- Przenoszenie, pozycjonowanie i podnoszenie detali
- Operacje wymagające dużej sztywności oraz precyzji ruchu
- Współpraca z chwytakami oraz innymi elementami manipulatorów pneumatycznych
- Transport poprzeczny i liniowy na stołach roboczych
Korzyści z zastosowania siłownika z prowadzeniem liniowym FESTO
Zastosowanie siłownika DFM-12-20-P-A-KF pozwala na zwiększenie efektywności i bezpieczeństwa procesów produkcyjnych. Wysoka niezawodność i powtarzalność pracy wpływają na minimalizowanie przestojów oraz zwiększenie żywotności maszyn. Kompaktowe wymiary umożliwiają integrację siłownika z istniejącą infrastrukturą bez konieczności przebudowy stanowisk roboczych.
Opis budowy i działania siłownika FESTO DFM-12-20-P-A-KF
Siłownik prowadzący FESTO składa się z wytrzymałego korpusu ze stopu aluminium, w którym osadzone są łożyska kulkowe oraz tłoczysko ze stali nierdzewnej. Praca siłownika opiera się na dwustronnym działaniu, co umożliwia płynny i wyważony ruch płyty napędowej, nawet w przypadku bezpośredniego montażu ładunku. Opcja instalacji w dowolnej pozycji dodatkowo zwiększa jego uniwersalność, a łatwa sygnalizacja położenia przy pomocy czujników pozwala na integrację urządzenia z systemami wizyjnymi oraz sterującymi.
