Dane techniczne
| Alternatywne przyłącza | Patrz opis produktu |
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze | 2 - 10 bar |
| Ciśnienie robocze MPa | 0,2 - 1 MPa |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z prowadnicami |
| Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku | od 1,68 Nm |
| Maks. energia uderzenia w położeniach końcowych | od 0,15 J |
| Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs | od 73 N |
| Maks. prędkość | od 0,8 m/s |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Odległość punktu ciężkości obciążenia roboczego do płyty spinającej | od 50 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach ślizgowych |
| Przemieszczana masa własna | od 343 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 40 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 16 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 121 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 90 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 710 g |

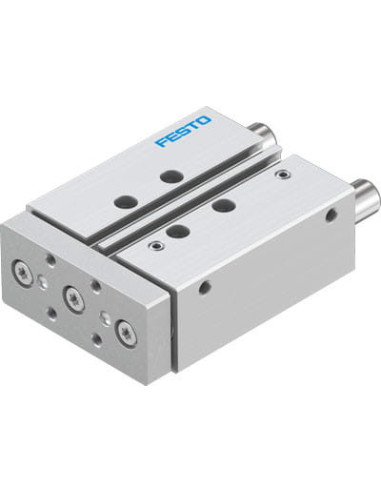

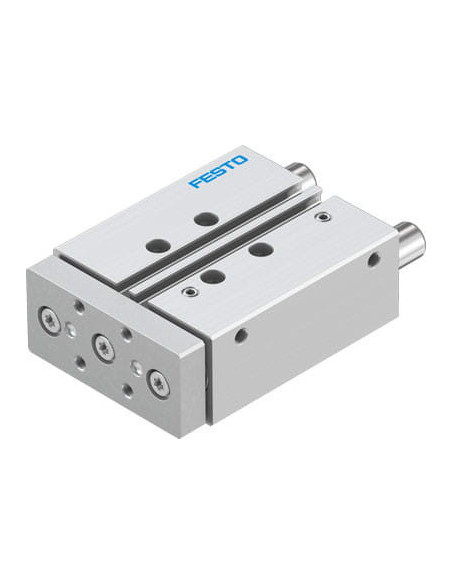

Siłownik z prowadzeniem DFM-16-40-P-A-GF FESTO – precyzyjne prowadzenie liniowe
Siłownik z prowadzeniem DFM-16-40-P-A-GF firmy FESTO (kod produktu: FESTO-170836) to nowoczesny element automatyki przemysłowej, przeznaczony do zastosowań wymagających precyzyjnego ruchu liniowego oraz wysokiej powtarzalności pozycji. Kompaktowa konstrukcja oraz zastosowanie prowadzenia na łożyskach ślizgowych sprawiają, że urządzenie może być z powodzeniem wykorzystywane w najbardziej wymagających aplikacjach przemysłowych.
Zastosowanie siłownika prowadzonego DFM-16-40-P-A-GF
Siłownik DFM-16-40-P-A-GF jest rozwiązaniem stosowanym przede wszystkim w automatyzacji procesów montażowych, pakowania, transportu oraz pozycjonowania detali. Dzięki połączeniu funkcji siłownika i prowadnicy, znajduje zastosowanie wszędzie tam, gdzie wymagana jest stabilność ruchu oraz precyzyjne prowadzenie w trakcie ruchów posuwisto-zwrotnych, m.in. w:
- Stanowiskach montażowych
- Sektorze obróbki mechanicznej
- Automatach paletyzujących i sortujących
- Przenośnikach liniowych
- Maszynach do testowania komponentów
Najważniejsze zalety siłownika FESTO DFM-16-40-P-A-GF
Konstrukcja oparta na prowadnicach oraz zastosowanie komponentów wysokiej jakości czynią ten siłownik szczególnie atrakcyjnym w aplikacjach automatyki przemysłowej. Do głównych zalet należą:
- Stabilne prowadzenie liniowe dzięki wbudowanym łożyskom ślizgowym
- Wysoka precyzja pozycjonowania – doskonała powtarzalność ruchu i prowadzenia
- Kompaktowe wymiary pozwalające na wykorzystanie w zautomatyzowanych systemach oraz maszynach o ograniczonej przestrzeni montażowej
- Odporność na ścieranie i zanieczyszczenia dzięki zastosowaniu elementów ze stali nierdzewnej oraz stopu aluminium
- Łatwa integracja z czujnikami, które umożliwiają sygnalizację położenia siłownika
- Możliwość pracy w szerokim zakresie temperatur (-20°C do 80°C)
- Dwustronne działanie umożliwia efektywną realizację cykli roboczych (przemieszczenie i powrót)
- Zgodność z normami RoHS
Możliwości i funkcjonalność siłownika prowadzonego DFM-16-40-P-A-GF
Dzięki swojej trwałej konstrukcji oraz szerokiemu zakresowi parametrów pracy, prezentowany siłownik pozwala na efektywną automatyzację różnorodnych procesów. Jest odpowiedni do stosowania zarówno w systemach suchych, jak i zasilanych olejonym sprężonym powietrzem, gwarantując długą żywotność nawet przy intensywnej eksploatacji.
Siłownik DFM-16-40-P-A-GF posiada elastyczne jednostki amortyzujące, zapewniające ochronę mechanizmu podczas bliskich cykli o dużej energii uderzenia. Solidna budowa umożliwia przenoszenie wysokich obciążeń oraz momentów, co pozwala na montaż różnorodnych narzędzi oraz elementów chwytających.
Podsumowanie – siłownik prowadnicowy FESTO do automatyki przemysłowej
Siłownik prowadnicowy FESTO DFM-16-40-P-A-GF to sprawdzone rozwiązanie do zastosowań przemysłowych, wymagających dokładnego prowadzenia liniowego, kompaktowych wymiarów oraz niezawodności działania. Może być wykorzystywany w szerokiej gamie aplikacji dedykowanych automatyzacji procesów produkcyjnych, montażowych i kontrolnych.
