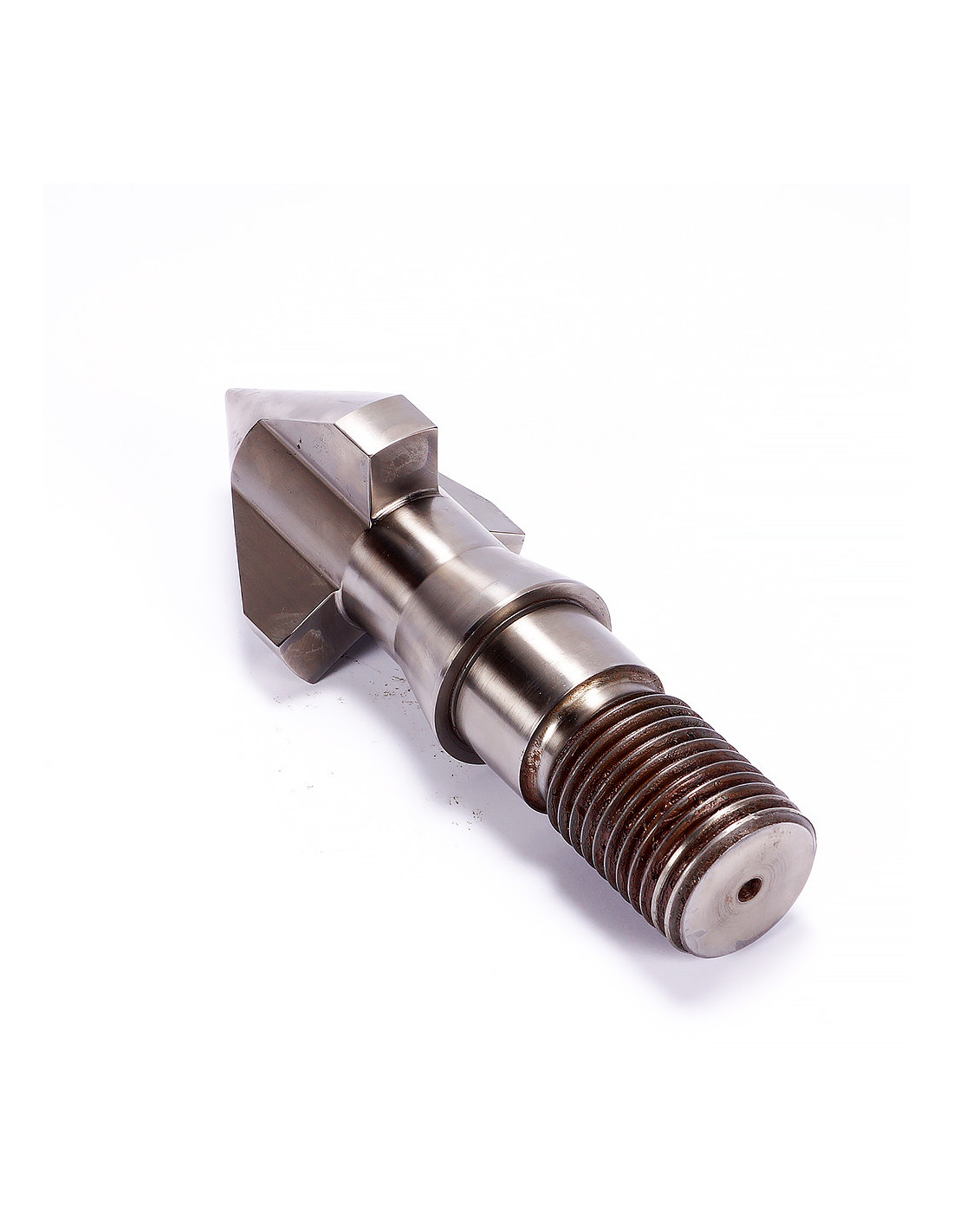

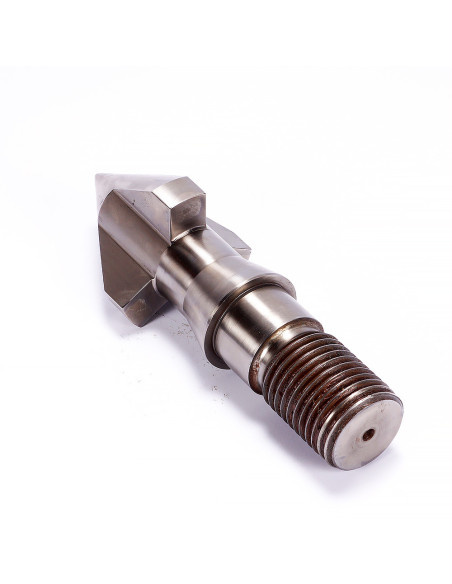

Zawór zamykający dyszę (nie kompletny)

Zawór zamykający dyszę (shut-off nozzle), sprężynowy – NC, Ø48, kąt czółka 60°

Opis działania

Iglica dociskana sprężyną uszczelnia gniazdo – zawór pozostaje zamknięty. Podczas wtrysku ciśnienie tworzywa pokonuje siłę sprężyny i otwiera przepływ; po zakończeniu cyklu iglica natychmiast wraca w pozycję zamkniętą. Rozwiązanie eliminuje „nitkowanie” i kapanie z dyszy, stabilizując proces i poprawiając czystość gniazd.

Dane identyfikacyjne

• Typ: zawór zamykający dyszę, sprężynowy (normalnie zamknięty – NC)

• Kąt czółka: 60°

• Gwint od strony maszyny: Ø48 mm (typowo M48; skok do potwierdzenia, często M48×2)

• Masa: 3,820 kg

• Uszczelnienie iglica–gniazdo: metal–metal

• Przepływ: przez boczne okna/kanaliki w głowicy i gniazdo stożkowe

Parametry robocze (typowe dla tej klasy)

Dokładne wartości zależą od producenta i średnicy przelotu.

• Ciśnienie w tworzywie: do ok. 1800–2200 bar

• Temperatura pracy: do 320–350 °C (limit grzałki/materiału)

• Ciśnienie otwarcia: zwykle 50–250 bar różnicy (dobierane sprężyną)

• Średnica przelotu (bor): typowo Ø4–12 mm (dobór do wydajności i lepkości materiału)

• Wersje: „zimna” lub grzana (opaska grzejna, np. 230 V / 400–800 W, termopara J/K)

Materiały i wykonanie

• Korpus/iglica: stale do pracy na gorąco 1.2344/H13 lub 1.2343/H11, hartowane; często azotowane

• Sprężyna: stal żarowytrzymała

• Powłoki opcjonalne: np. dodatkowe azotowanie, DLC – zwiększona odporność na ścieranie i korozję

Zastosowania

• Wtrysk materiałów skłonnych do wyciekania: PP, PA, POM oraz tworzywa niskolepkie

• Formy z gorącymi kanałami, wtrysk pionowy

• Procesy z długim dociskiem lub dłuższym postojem ślimaka, gdzie wymagane jest pewne odcięcie strugi
