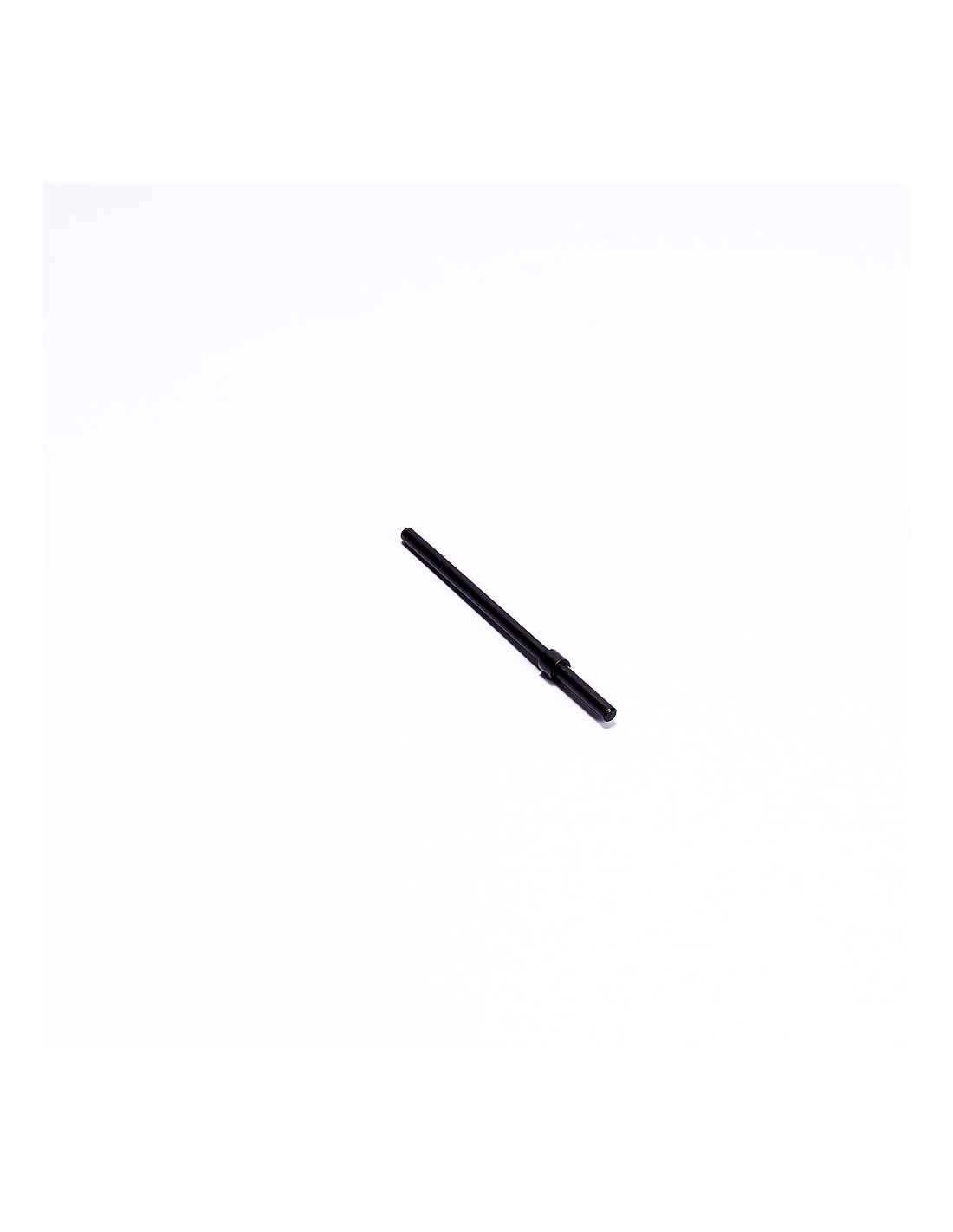

DQ997-061 — kołek pasowany/pozycjonujący do systemów szybkiej wymiany EAS (QMC/QDC)
Hartowany, czerniony kołek pozycjonujący przeznaczony do systemów szybkiej wymiany EAS (Quick Mold Change / Quick Die Change). Zapewnia centrowanie i powtarzalne ustalanie położenia płyty lub przyrządu względem gniazda/tulei, co skraca czas przezbrojenia i stabilizuje proces.
Budowa i geometria
-
Trzpień dwustopniowy: dłuższa sekcja prowadząca + cieńszy pilot na końcu — ułatwia „wejście” w tuleję/otwór.
-
Barek/kołnierz zlokalizowany ok. w 1/3 długości — ogranicza głębokość wsunięcia i opiera się o powierzchnię bazową.
-
Obie krawędzie sfazowane — bezpieczne prowadzenie, brak zadziorów.
-
Powierzchnia czerniona/oksydowana; odcinki robocze szlifowane.
Funkcja i współpraca
-
Praca w otworze H7 lub z tuleją prowadzącą (brąz/Oilite, bimetal/PTFE, stal).
-
Średnica prowadząca wykonana w tolerancji h6 — precyzyjne pasowanie z H7.
-
Pilot (mniejsza średnica) kompensuje drobne rozbieżności przy nasuwaniu, poprawiając płynność pozycjonowania.
Materiał i obróbka
-
Stal narzędziowa/stopowa (np. C45/42CrMo4 lub 100Cr6), hartowana.
-
Twardość odcinków roboczych: ok. 58–62 HRC — wysoka odporność na zużycie.
-
Czernienie — ochrona antykorozyjna i efekt antyodblaskowy.
Wymiary i tolerancje
-
Długość całkowita: 90 mm.
-
Średnica nominalna (sekcja prowadząca): 4 mm, tolerancja h6.
-
Pilot: mniejsza średnica na końcu trzpienia (wyrównanie i łatwiejsze wprowadzenie).
Korzyści
-
Szybkie i powtarzalne bazowanie elementów w systemach QMC/QDC.
-
Wysoka trwałość dzięki hartowaniu i precyzyjnemu szlifowaniu.
-
Bezawaryjne prowadzenie dzięki fazowaniom i kołnierzowi ograniczającemu.
-
Odporność na korozję i estetyczne, matowe wykończenie.
Zastosowania
-
Szybka wymiana form (QMC) i tłoczników (QDC).
-
Pozycjonowanie płyt bazowych, przyrządów montażowych i gniazd produkcyjnych.
-
Układy wymagające dokładnego, powtarzalnego ustalenia położenia względem tulei/otworu H7.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
