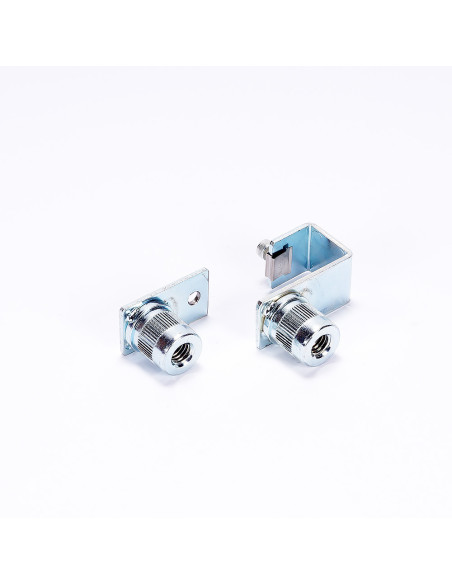

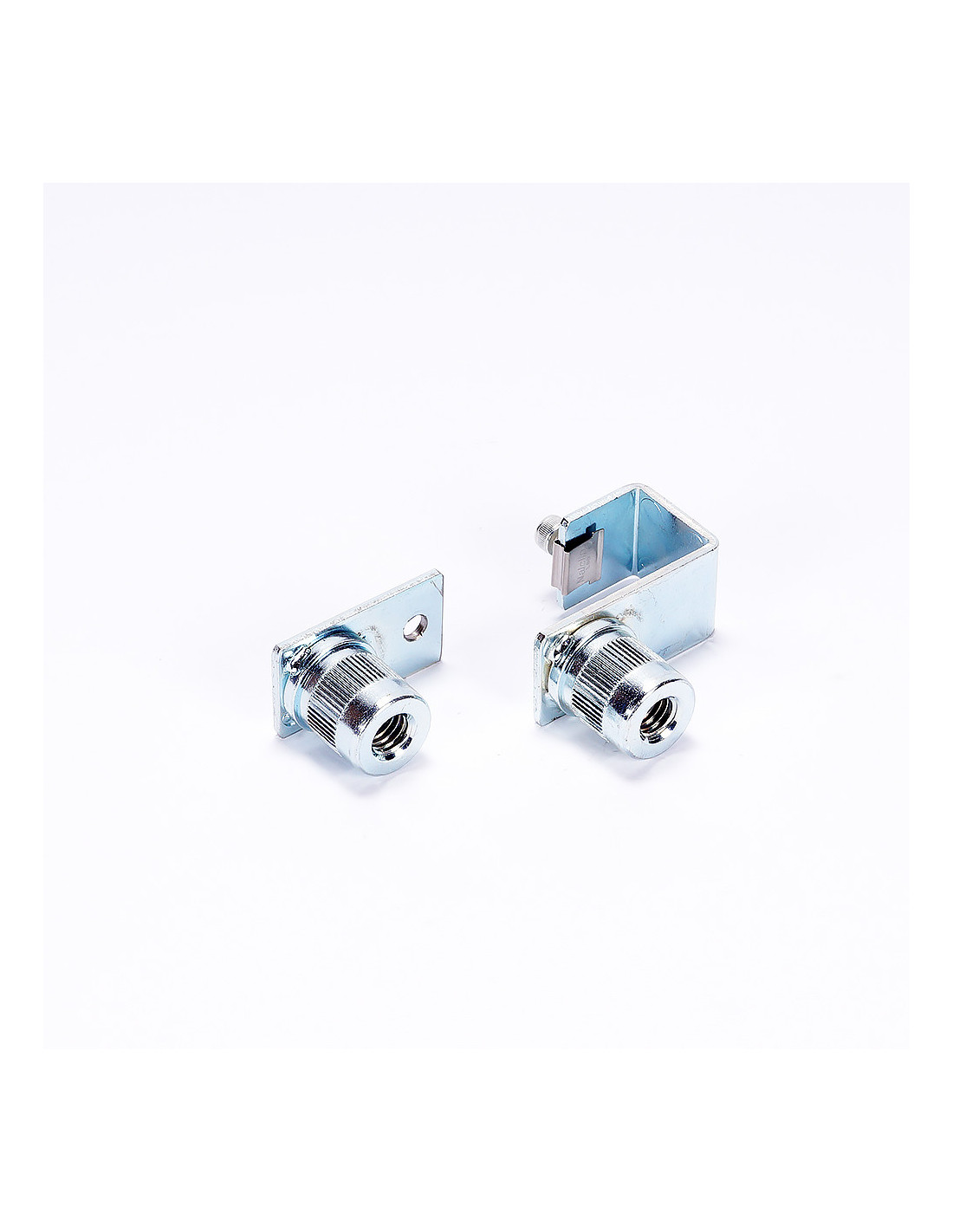

Uchwyt do czujników cylindrycznych M12 – wersja kątowa L oraz wysięgnikowa U/C
Uchwyty przeznaczone do montażu czujników cylindrycznych M12 (indukcyjnych, pojemnościowych oraz fotoelektrycznych). Rdzeniem mocującym jest radełkowana, gwintowana tuleja montażowa: korpus ~Ø26,5 mm, gwint wewnętrzny ≈ Ø11 mm, co odpowiada standardowi M12×1. Rozwiązanie umożliwia płynną regulację wysunięcia czujnika i ustawienie jego osi prostopadle lub równolegle do elementu detekowanego.
Najważniejsze cechy
-
Kompatybilność z czujnikami w obudowie M12 (M12×1).
-
Płynna regulacja wysunięcia i kąta ustawienia czujnika.
-
Stabilne mocowanie dzięki radełkowanej tulei zwiększającej pewność chwytu.
-
Dwie wersje konstrukcyjne dopasowane do różnych scenariuszy montażu.
-
Niewielki, radełkowany element dociskowy/ogranicznik – opcjonalny, niekonieczny do samego trzymania czujnika.
Wersje
-
Wersja kątowa L – mocowanie do płyty/profilu za pomocą dwóch otworów montażowych; pozwala ustawić czujnik w pozycji kątowej względem powierzchni.
-
Wersja wysięgnikowa „U/C” – zwiększony zakres odsunięcia oraz regulacji położenia czujnika, wygodna przy konieczności ominięcia przeszkód lub pracy w głębszym polu.
Zastosowanie
Do precyzyjnego i powtarzalnego pozycjonowania czujników M12 w układach automatyki: linie produkcyjne, stanowiska montażowe, systemy transportu i sortowania, aplikacje detekcji obecności/położenia detali.
Parametry techniczne
-
Gwint wewnętrzny tulei: ≈ Ø11 mm (M12×1, standard dla czujników M12)
-
Średnica korpusu tulei: ~Ø26,5 mm
-
Otwory montażowe (wersja L): 2 szt.
-
Typy czujników: indukcyjne / pojemnościowe / fotoelektryczne w obudowie M12
Montaż i regulacja
-
Wkręć czujnik M12 do gwintowanej tulei montażowej.
-
Ustaw żądane wysunięcie czujnika oraz orientację (prostopadle lub równolegle do detalu).
-
Przykręć uchwyt do płyty/profilu (wersja L) lub ustaw i zablokuj pozycję na wysięgniku (wersja U/C).
-
W razie potrzeby użyj małego elementu z radełkowaną śrubką jako ogranicznika/docisku pomocniczego.
Korzyści dla użytkownika
-
Szybki, czysty montaż bez dorabiania adapterów.
-
Pewne trzymanie czujnika i odporność na poluzowanie dzięki radełkowaniu tulei.
-
Szeroki zakres regulacji, ułatwiający precyzyjne ustawienie punktu detekcji.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
