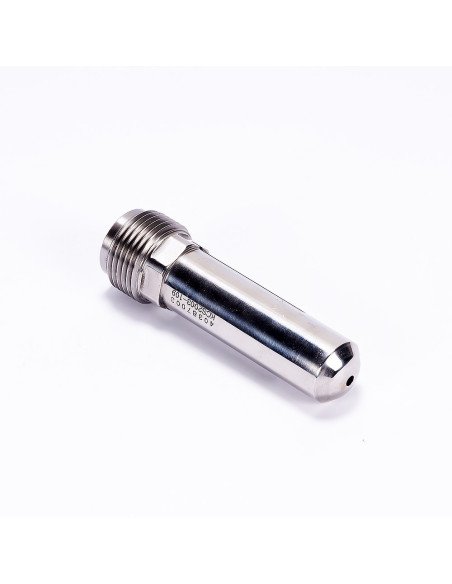

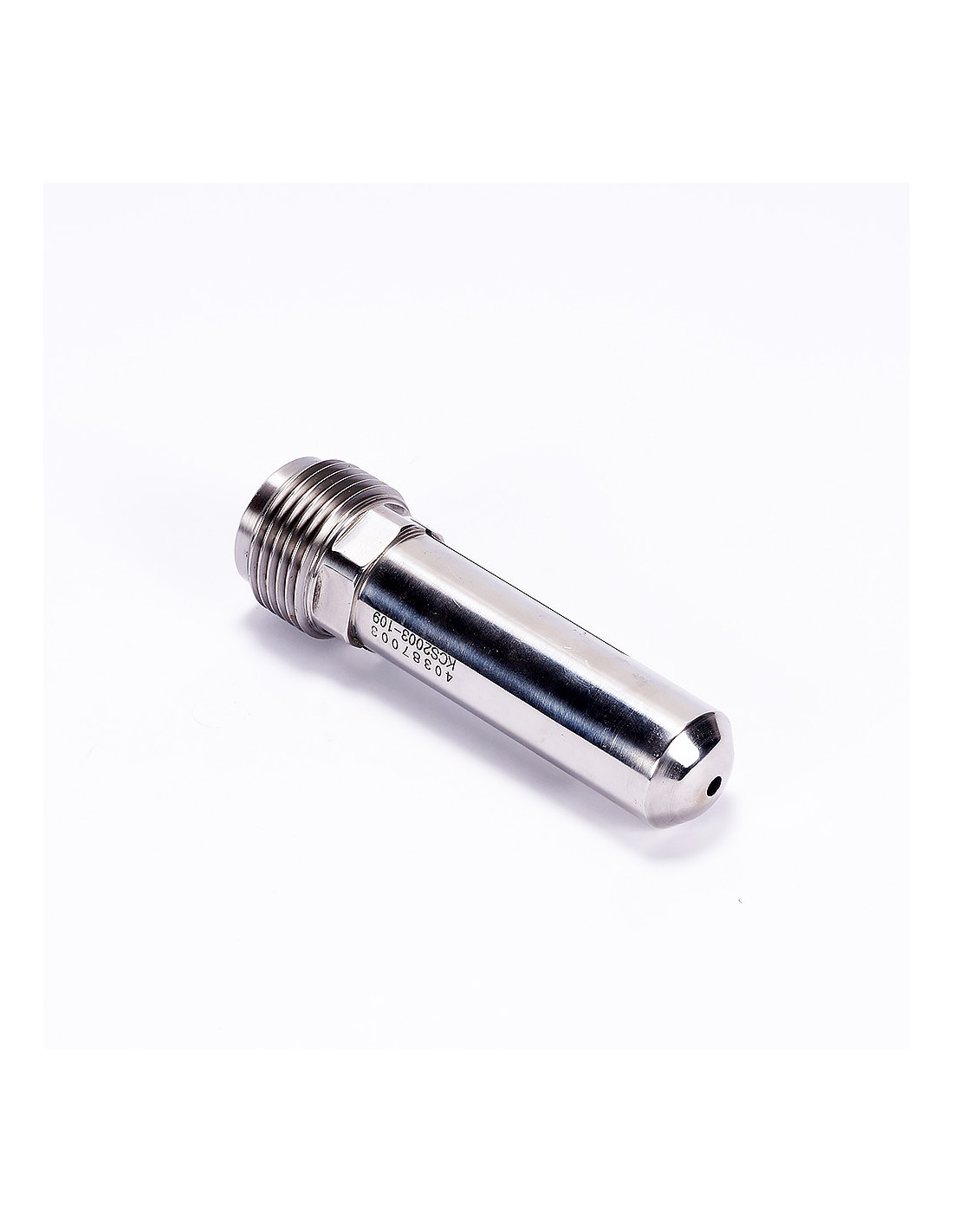

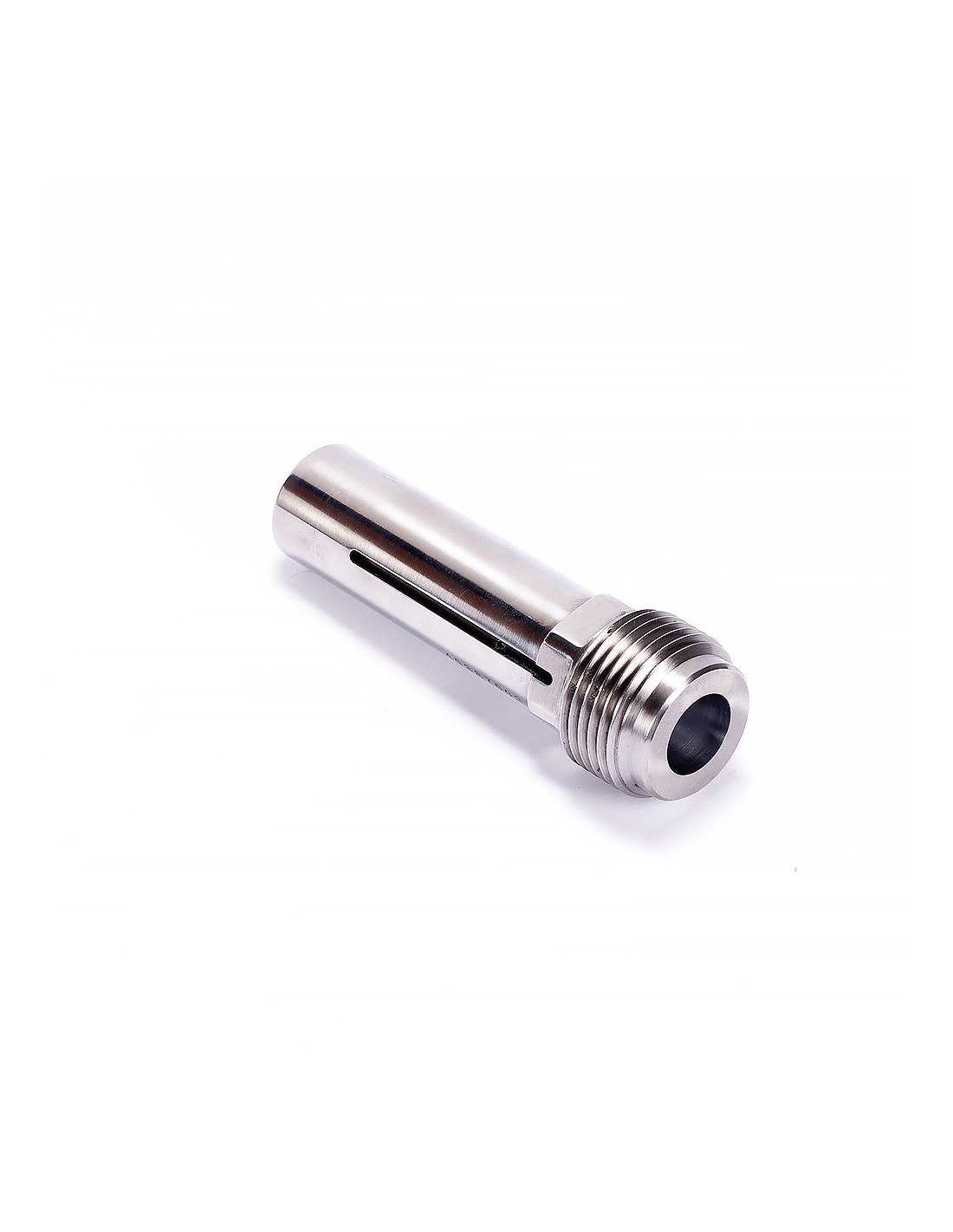

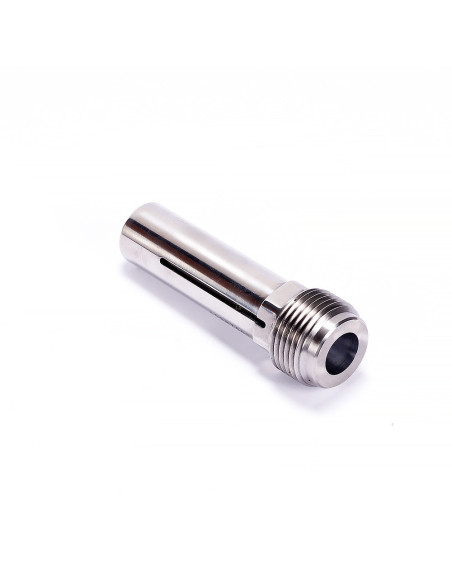

Korpus dyszy agregatu wtryskowego, 40387003, KraussMaffei

Korpus dyszy (adapter dyszy) agregatu wtryskowego

Budowa i materiały

• Korpus jednoczęściowy, stalowy, z dużym sześciokątem pod klucz ułatwiającym montaż.

• Obróbka cieplna (utwardzanie/azotowanie) typowa dla elementów mających kontakt ze stopem tworzywa.

• Powierzchnie wewnętrzne gładko szlifowane/polerowane dla poprawy przepływu i redukcji stref zastoju (typowo Ra ≤ 0,8–1,6 μm).

• Średnica zewnętrzna dopasowana do opasek grzewczych (często okolice korpusu 1½″; faktyczną średnicę należy potwierdzić pomiarem).

• Wybrane wersje posiadają otwór pod termoparę.

Połączenie od strony cylindra

• Gwint zewnętrzny do wkręcenia w głowicę cylindra.

• Standardy gwintów:

  • metryczne: np. M36×2, M45×2, M60×2,

  • UN/UNS: np. 1-3/4″-8, 2″-8.

• Uszczelnienie: stożek metal–metal (L/D) lub przylga pod płaską uszczelkę (miedź/aluminium) — zależnie od wersji.

Połączenie od strony końcówki

• Gwint do montażu wymiennych tipów/końcówek mieszających.

• Najczęściej RT 7/8″-14 UNF (dla removable tipów); możliwe rozwiązania OEM o innej specyfikacji.

• Czoło korpusu: stożek doszczelniający lub przylga pod płaską uszczelkę — zgodnie ze szczegółem rysunku.

Geometria przepływu

• Kanał centralny prostoliniowy lub z łagodnym przejściem stożkowym; bez ostrych załamań.

• Wykończenie wewnętrzne ograniczające degradację i retencję materiału (Ra ≤ 0,8–1,6 μm).

Parametry pracy (typowe)

• Temperatura korpusu: do ok. 300–350 °C (w zakresie dla termoplastów).

• Obciążenia mechaniczne: przenoszenie sił docisku dyszy do formy oraz ciśnień przetwórczych; konstrukcyjnie przewidziany do standardowych ciśnień wtrysku danej maszyny (wartość zależna od modelu/średnicy ślimaka).

• Grzanie: opaska grzewcza/strefa dyszy; w niektórych wersjach otwór pod termoparę.

Zastosowanie i kompatybilność

• Przeznaczony do agregatów wtryskowych do przetwórstwa termoplastów.

• Kompatybilność z wymiennymi końcówkami zgodnymi ze standardem RT 7/8″-14 UNF oraz innymi rozwiązaniami OEM.

• Przed doborem należy potwierdzić: typ i standard gwintów (tył/przód), geometrię i typ uszczelnienia, średnicę zewnętrzną pod opaskę grzewczą oraz długość zabudowy.

Korzyści

• Sztywna, jednoczęściowa konstrukcja stalowa zapewniająca trwałość i stabilność procesu.

• Wygodny montaż dzięki dużemu sześciokątowi pod klucz.

• Zoptymalizowany przepływ stopu i mniejsza retencja dzięki gładkim, polerowanym kanałom i braku ostrych załamań.
