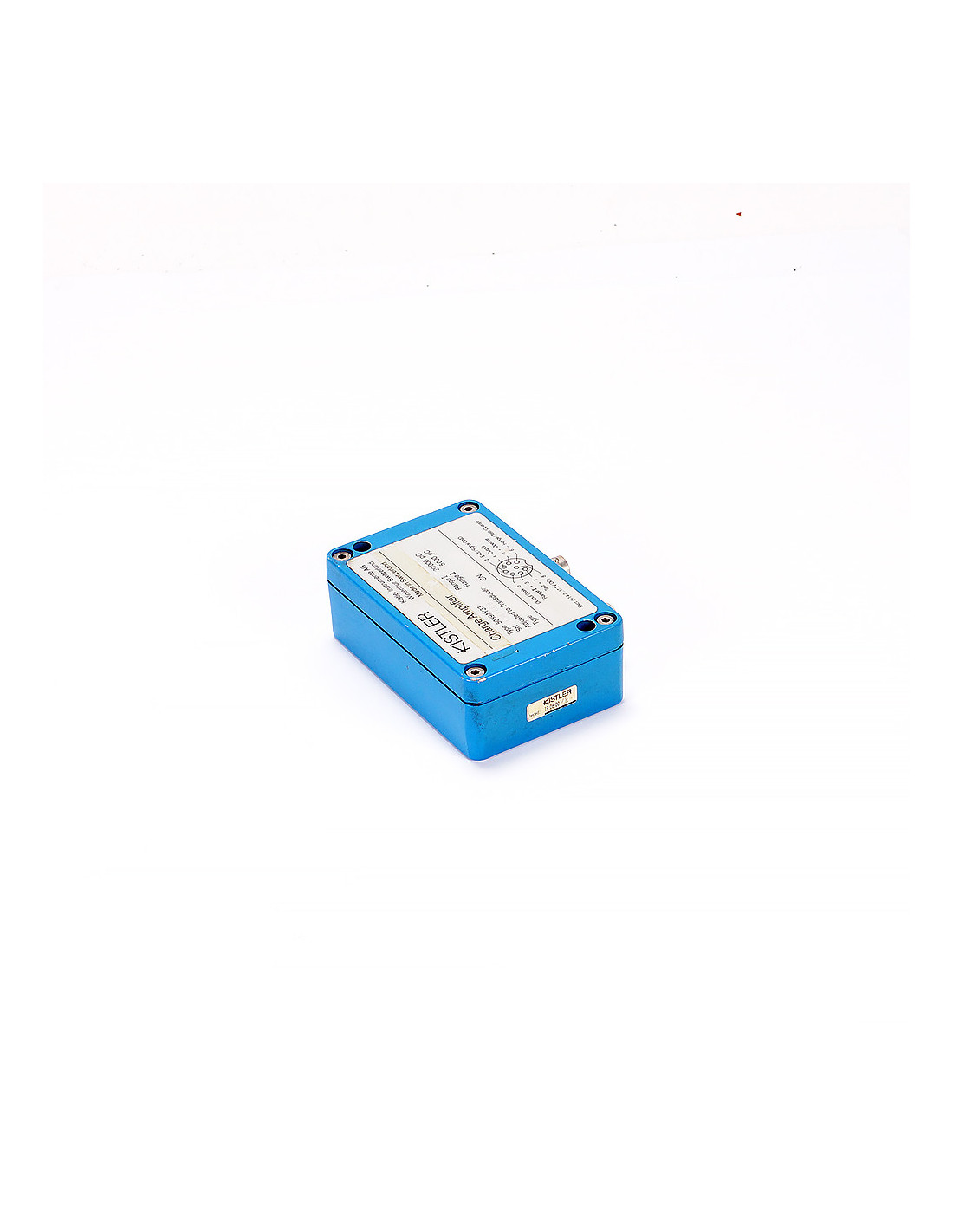

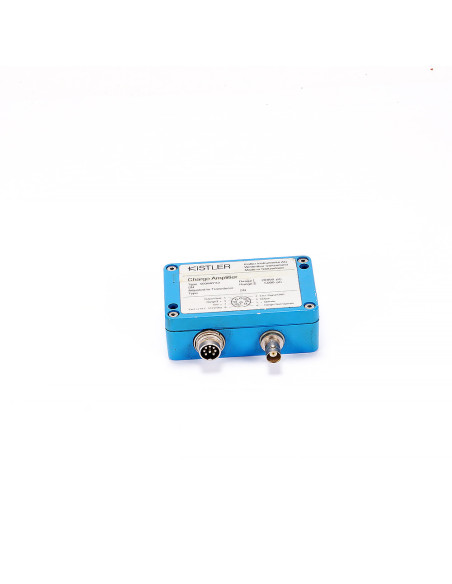

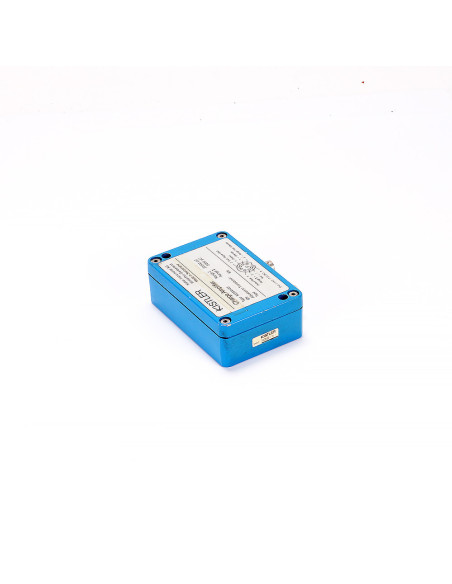

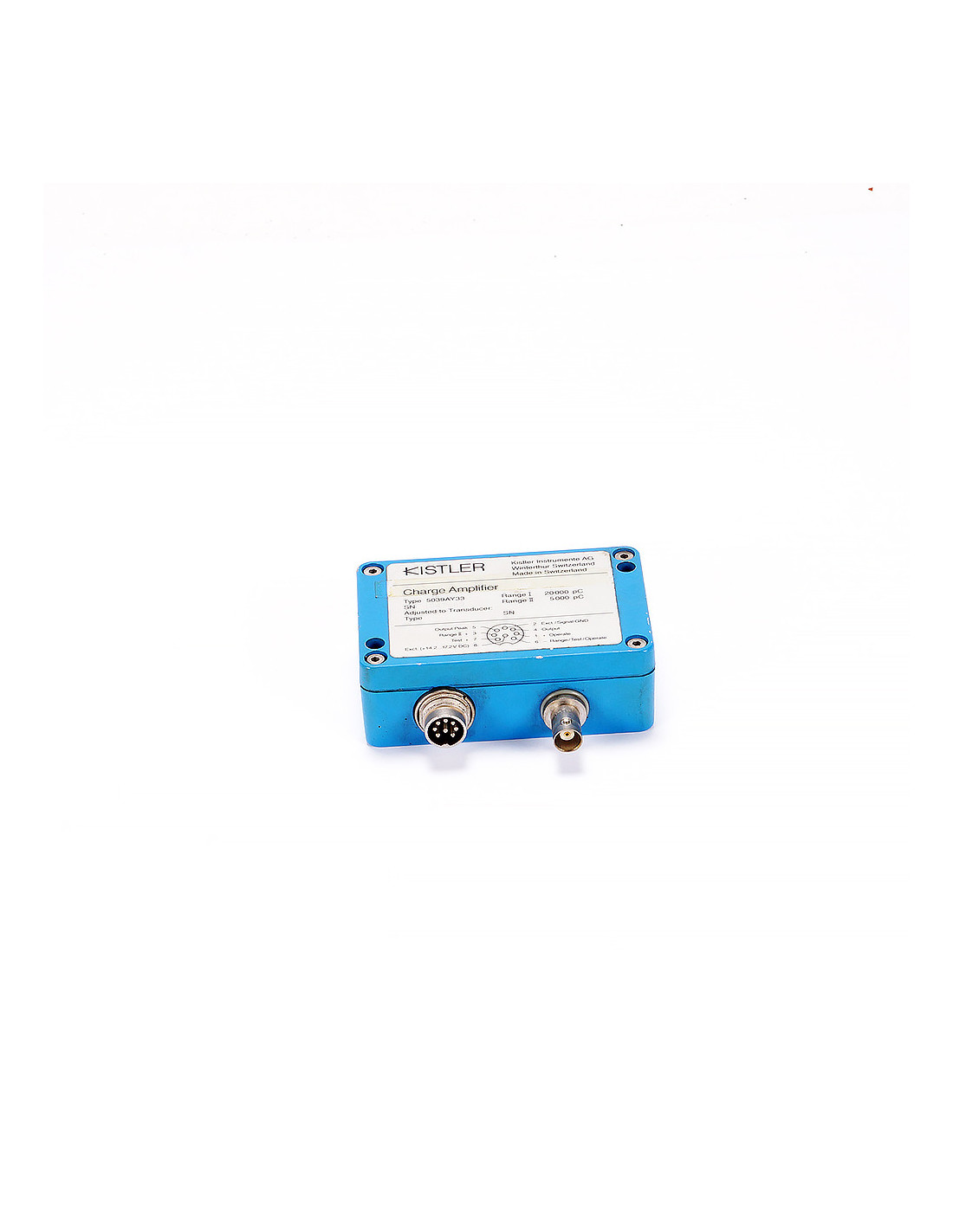

Kistler 5039Y33 — miniaturowy wzmacniacz ładunku do czujników piezoelektrycznych
Kompaktowy wzmacniacz ładunku serii 5039A przeznaczony do współpracy z czujnikami piezoelektrycznymi (PE). Zapewnia dwa zdalnie przełączane zakresy pomiarowe oraz dwa wyjścia analogowe: „Instant” (sygnał chwilowy) i „Peak Hold” (zatrzymywanie dodatnich pików). Sufiks Y33 oznacza wariant specjalny/kliencki tej serii (modyfikacje typu „Y-…” mogą obejmować m.in. zakresy, okablowanie, konfiguracje wyjść).
Najważniejsze cechy
-
Dwa zakresy pomiarowe, zdalnie przełączane (przez optoizolację).
-
Równoległe wyjścia: Instant ±10 V oraz Peak Hold 0…10 V (tylko dodatnie piki, tr ≈ 0,25 ms).
-
Szerokie pasmo: 0…>6 kHz (−5%), do 17 kHz (−3 dB).
-
Niski dryft wejścia: < ±0,05 pC/s.
-
Solidna, uszczelniona obudowa IP65; zalecany montaż pionowy (złączami w dół).
Dane techniczne
Wejście czujnika (ładunkowe)
-
Typ: piezo (PE), różnicowe
-
Dopuszczalne napięcie wspólne (Sensor-Low do GND wyj./zasilania): ±4 V
-
Złącze: TNC neg. (wersje …xx1) lub BNC neg. (…xx2)
-
Maks. sygnał bez uszkodzenia: ±10 V / 150 000 pC
Zakresy pomiarowe
-
Dwa, zdalnie przełączane
-
Przykłady: Range I do ±50 000 pC (5039A1xx) lub ±20 000 pC (5039A2xx)
-
Stosunek Range I/II: 10:1, 4:1 albo 2:1 (zależnie od wersji)
Wyjścia analogowe
-
Instant Output: ±10 V, ≤ ±5 mA, Rout 10 Ω
-
Peak Output (Peak Hold): 0…10 V, tylko dodatnie piki, tr ≈ 0,25 ms; reset wraz z resetem wzmacniacza
(w wybranych modyfikacjach serii, np. Y36, wyjście Peak bywa zastępowane 4–20 mA)
Pasmo / szum
-
0…>6 kHz (−5%), 0…17 kHz (−3 dB)
-
Szum interferencyjny (0,1 Hz…1 MHz): < 10 mVpp (przy małej Cin)
Sterowanie / zdalne przełączanie
-
Wejścia Operate i Range II przez optoizolację
Zasilanie
-
18…36 V DC, pobór < 30 mA (bez obciążenia)
-
Odporność krótkotrwała: ±55 V
Obudowa / montaż
-
Odlew Al, stopień ochrony IP65 (z wtykiem i wejściem TNC)
-
Zalecany montaż pionowy, złączami w dół
-
Masa: ~250 g
Środowisko / wytrzymałość
-
Temperatura pracy: 0…+60 °C, magazynowanie: −40…+80 °C
-
Wibracje: 10 g (20–2000 Hz)
-
Udar: 200 g / 1 ms
Zastosowanie
-
Precyzyjna konwersja ładunku z czujników piezoelektrycznych na sygnał napięciowy do systemów pomiarowych, testowych i sterujących.
