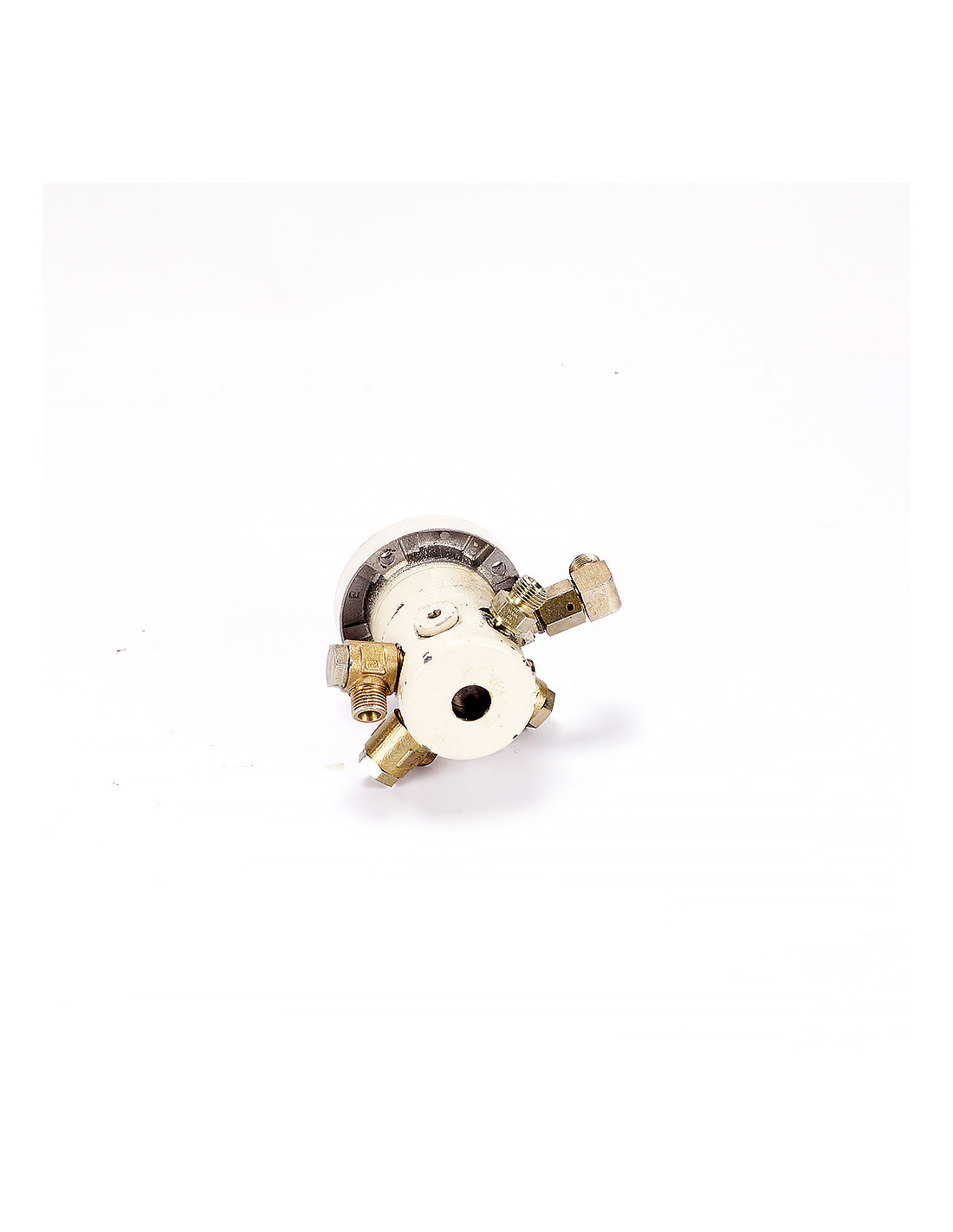

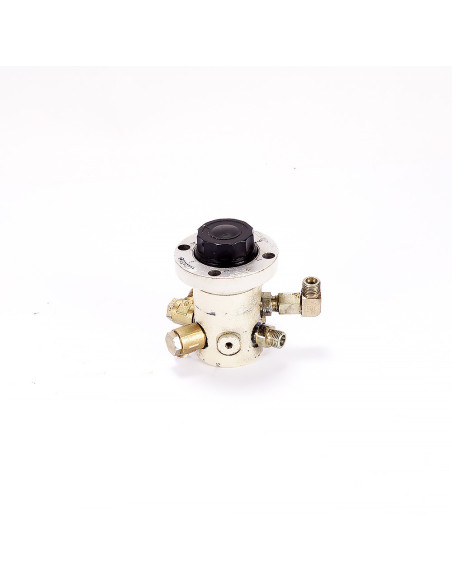

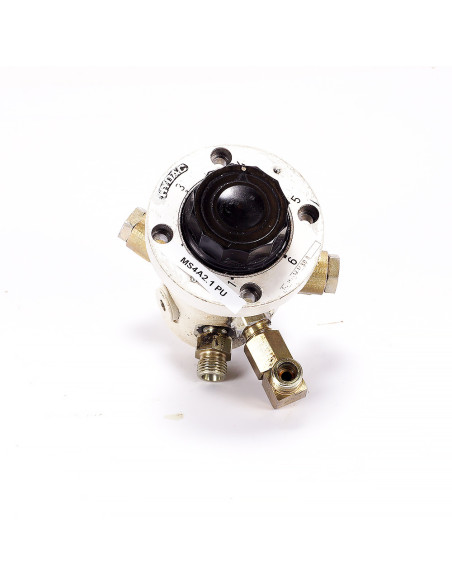

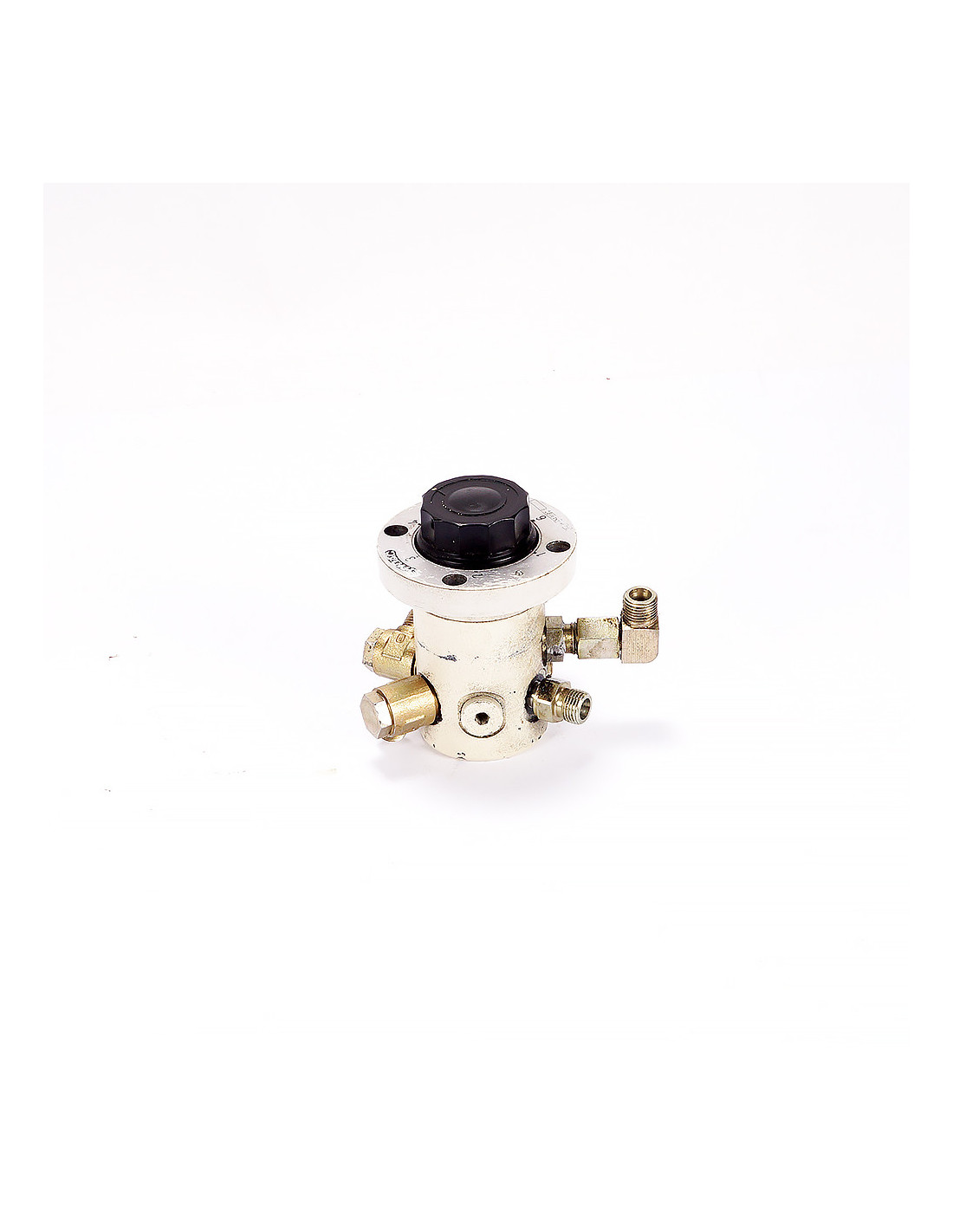

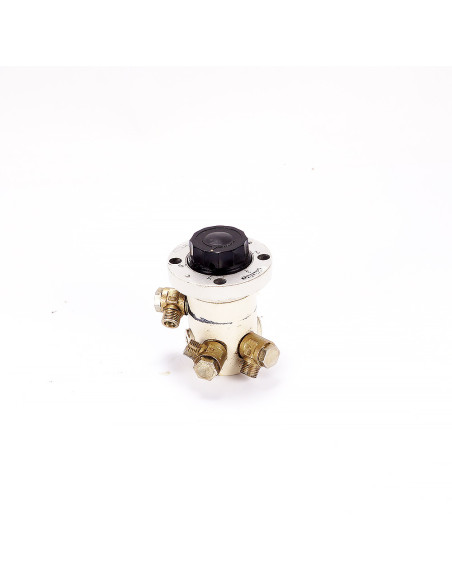

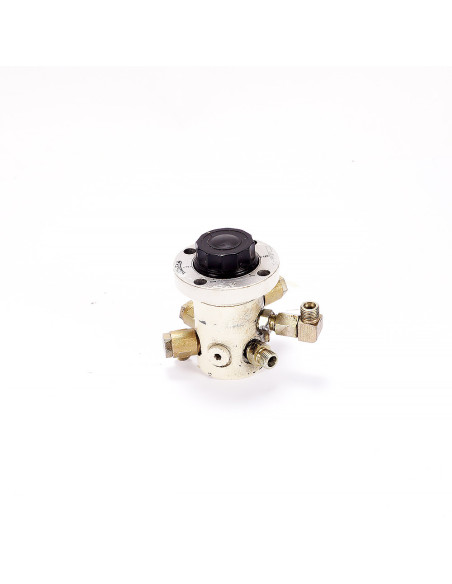

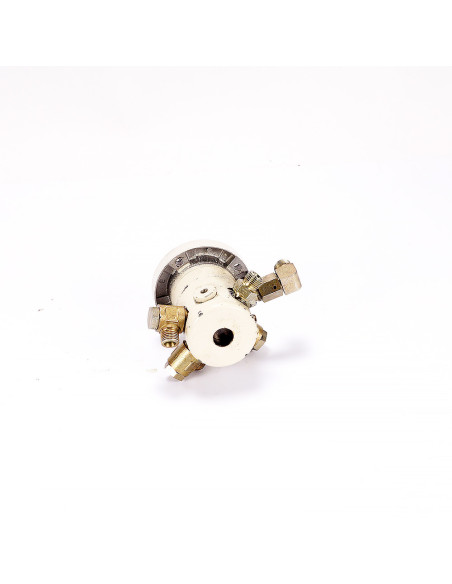

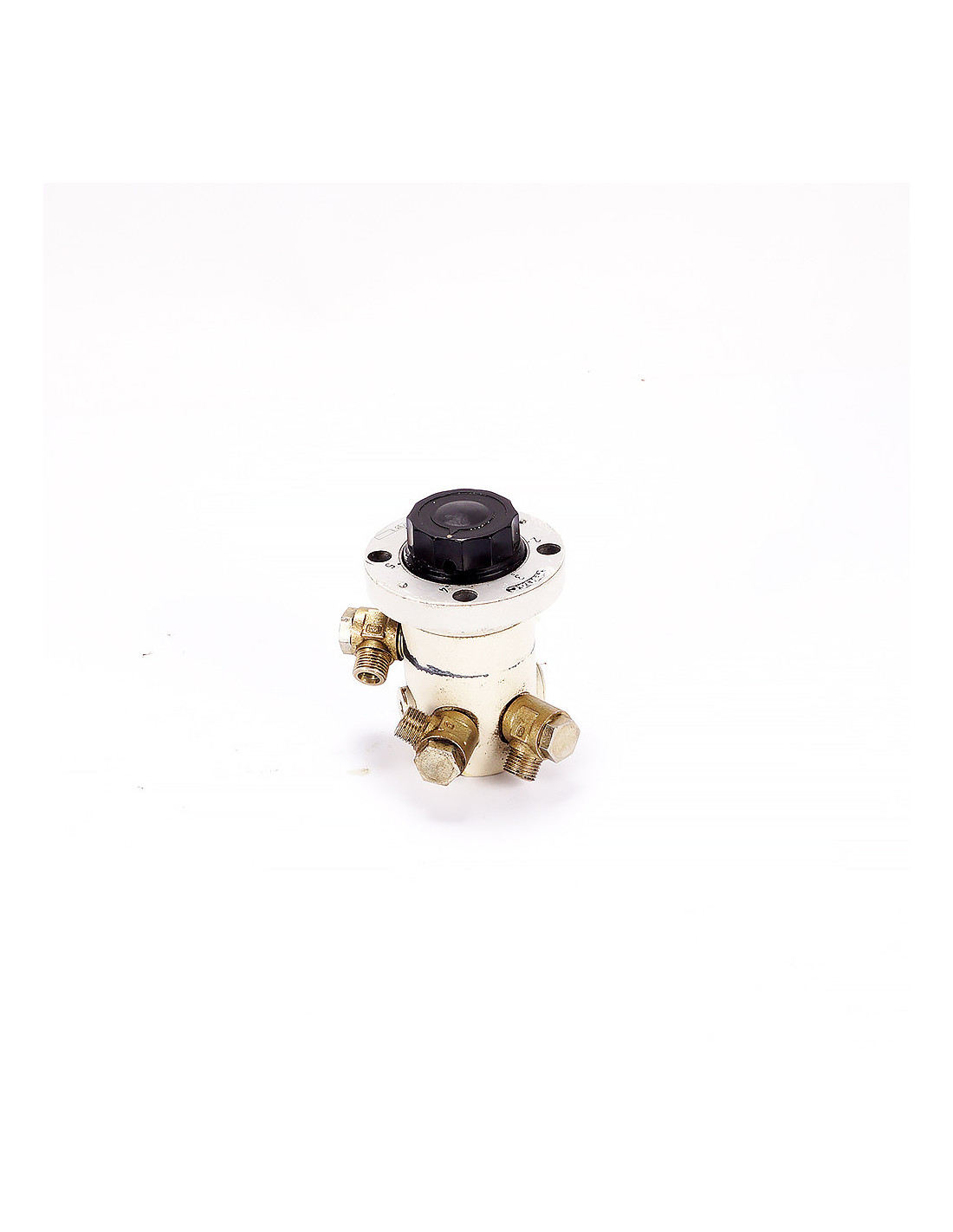

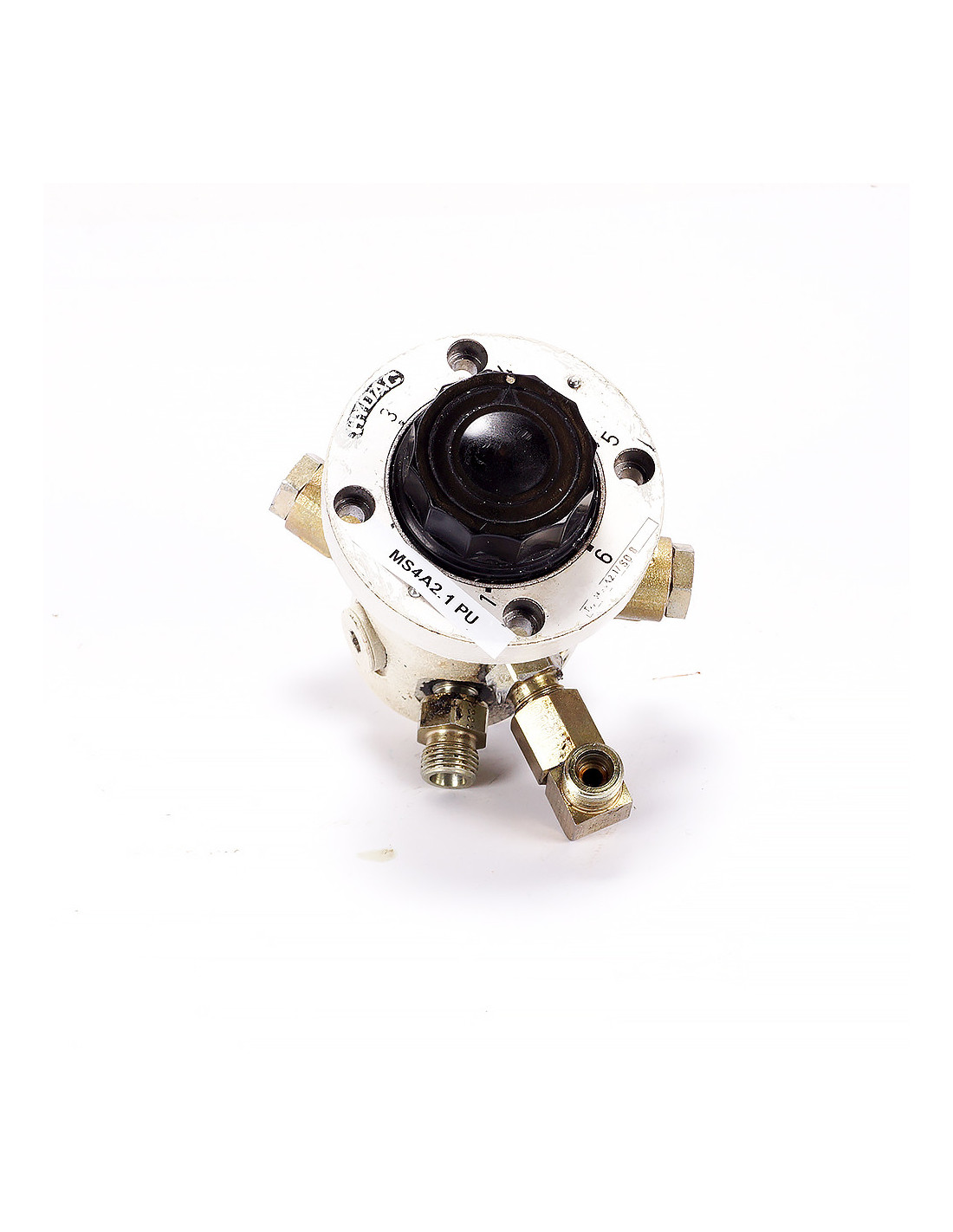

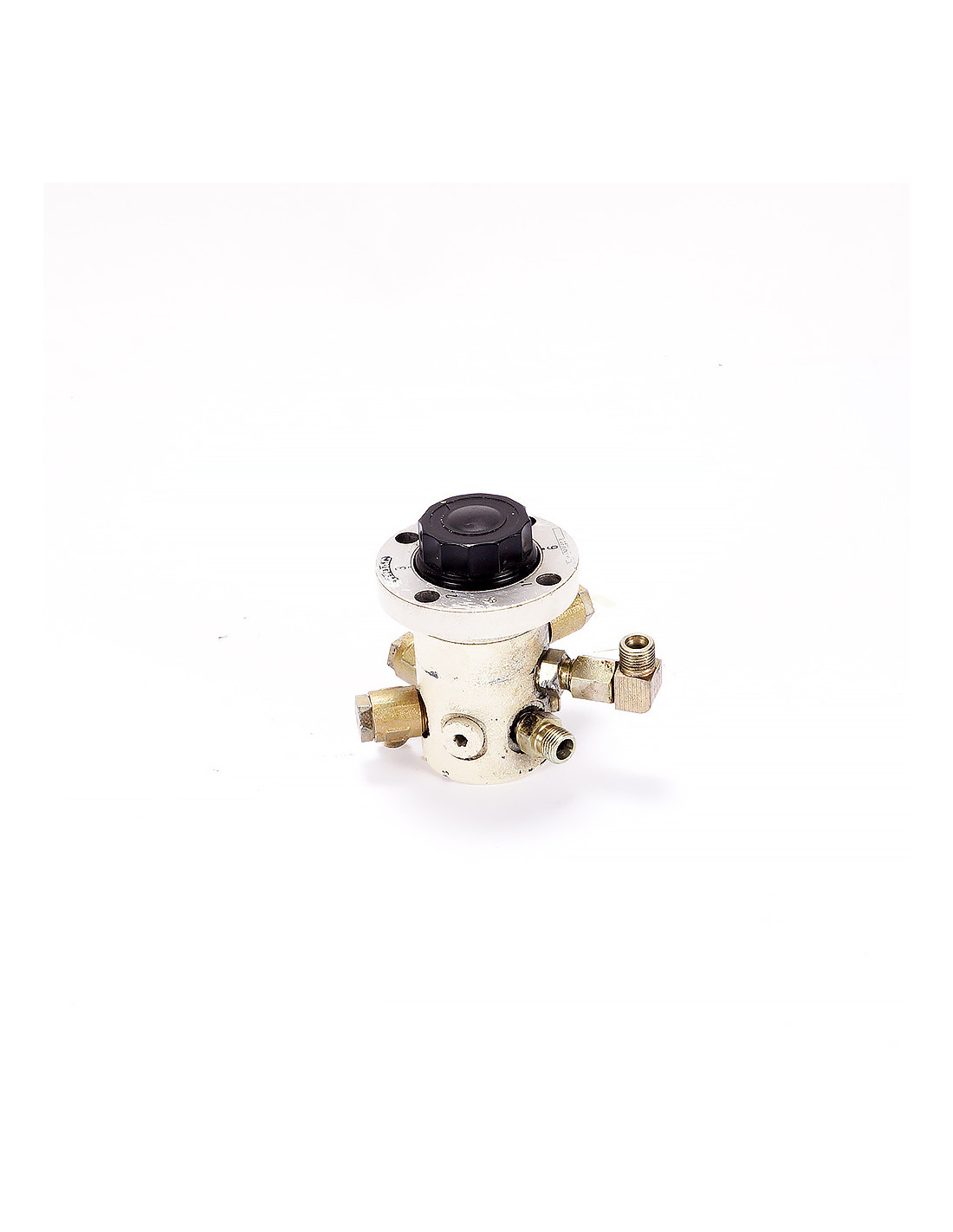

MS4A2.1 – 6-pozycyjny przełącznik ciśnienia (rozdzielacz pomiarowy)
Kompaktowy rozdzielacz umożliwiający podłączenie jednego manometru do sześciu punktów pomiarowych w układzie hydraulicznym. Wersja A2.1 działa w trybie „turn & press to read” – obracasz pokrętło na wybraną pozycję i dociskasz, aby odczytać ciśnienie; po zwolnieniu manometr jest automatycznie odizolowany i połączony z portem T (odciążenie), co zabezpiecza go poza pomiarem.
Zastosowanie
-
Szybkie, uporządkowane pomiary ciśnienia w wielu punktach jednego układu.
-
Stała ochrona manometru dzięki automatycznemu odciążaniu na T po zakończeniu odczytu.
-
Idealny do serwisu, uruchomień i diagnostyki instalacji hydraulicznych.
Zasada działania
-
Obrót pokrętła na wybraną pozycję pomiarową → dociśnięcie = odczyt ciśnienia.
-
Zwolnienie pokrętła = odcięcie manometru od linii i połączenie z portem T (odciążenie).
-
Mechaniczny „detent” zapewnia pewny, wyczuwalny zatrzask pozycji.
Kluczowe parametry
-
Liczba pozycji pomiarowych: 6 + M (manometr) + T (zbiornik/odciążenie).
-
Maks. ciśnienie robocze na wejściach: 4500 psi (≈ 315 bar).
-
Maks. ciśnienie na T / linia wyciekowa: 145 psi (≈ 10 bar).
Montaż
-
Mocowanie na kołnierzu (flansza), 4 × śruba 1/4″.
-
Zalecenia: dla punktów > 100 bar rozmieścić przyłącza symetrycznie; nieużywane porty bezwzględnie zaślepić.
Przyłącza i warianty
-
Gwinty zgodnie z sufiksem w kodzie produktu, m.in.: 1/4″ NPT, SAE-4 (7/16-20 UNF); spotykane także wykonania BSPP.
-
Wszystkie porty w danym wariancie mają jednakowy rozmiar gwintu.
Uszczelnienia
-
Wariant „V” z uszczelnieniami Viton/FKM dla podwyższonej odporności chemicznej i temperaturowej.
Najważniejsze korzyści
-
Jeden manometr dla wielu punktów = mniejsza liczba przyrządów i połączeń.
-
Szybkie, bezpieczne przełączanie z wyraźnym zatrzaskiem pozycji.
-
Automatyczne odciążanie chroni manometr przed przeciążeniem poza pomiarem.
-
Czysta, kompaktowa instalacja z montażem kołnierzowym.
